3.5 ПРИНЦИП РАБОТЫ КОТЛА REX DUAL/REX DUAL F
Котел состоит из двух одинаковых по мощности блоков вертикальной компоновки с единой панелью
управления. Каждый блок может работать автономно, т.е. котел может функционировать частично,
для чего на панели управления удвоено количество всех контролирующих приборов (выключателей
горелок, термостатов и термометров), подключение которых описано в главе 4.5. Возможна
настройка битермостатов TR1 и TR2 таким образом, чтобы между ними была разница
приблизительно 10°C (принимая во внимание, что рукоятки управления покрывают рабочее поле от
43 до 85 °C с поворотом в ½ круга). Температура воды подачи, образующаяся от смешивания двух
одинаковых потоков, равна среднему значению между показателями термостатов блоков.
3.5.1 ПАНЕЛЬ УПРАВЛЕНИЯ REX DUAL/REX DUAL F (Рис. 4)
На входящей в комплект поставки панели управления, выполненной из пластикового материала со
степенью защиты IP40, расположены следующие регулирующие и контрольные приборы:
Внешняя крышка панели открывается для допуска к клеммам и капиллярным трубкам термостатов и
термометра. Кроме того, внутри находится копия электрической схемы
Регулирующие битермостаты (TR1 и TR2) имеют рабочее поле от 43°C до 85°C и настраиваются
пользователем посредством передней рукоятки управления. Дифференциал температуры каждого
битермостата фиксированный и равен приблизительно 7°C.
Предохранительные термостаты (TS1 e TS2) имеют фиксированную настройку 100 (+0/-6)°C и
ручную перезарядку в соответствии с D.M. 1/12/75 raccolta «R».
Термостаты запуска циркуляции (TM1 и TM2) имеют фиксированную настройку 45°C и рабочее
поле 6°C: при пуске котла из холодного состояния таким образом поддерживается более высокая
температура, что защищает от опасности конденсации уходящих газов.
Для правильной установки обратитесь к инструкции по монтажу обшивки котла.
Примечание: каждый их двух счетчиков активируется при включении соответствующей ему горелки.
Рекомендуется контролировать показания счетчиков, чтобы количество часов работы нижней и
верхней горелок было приблизительно одинаковое.

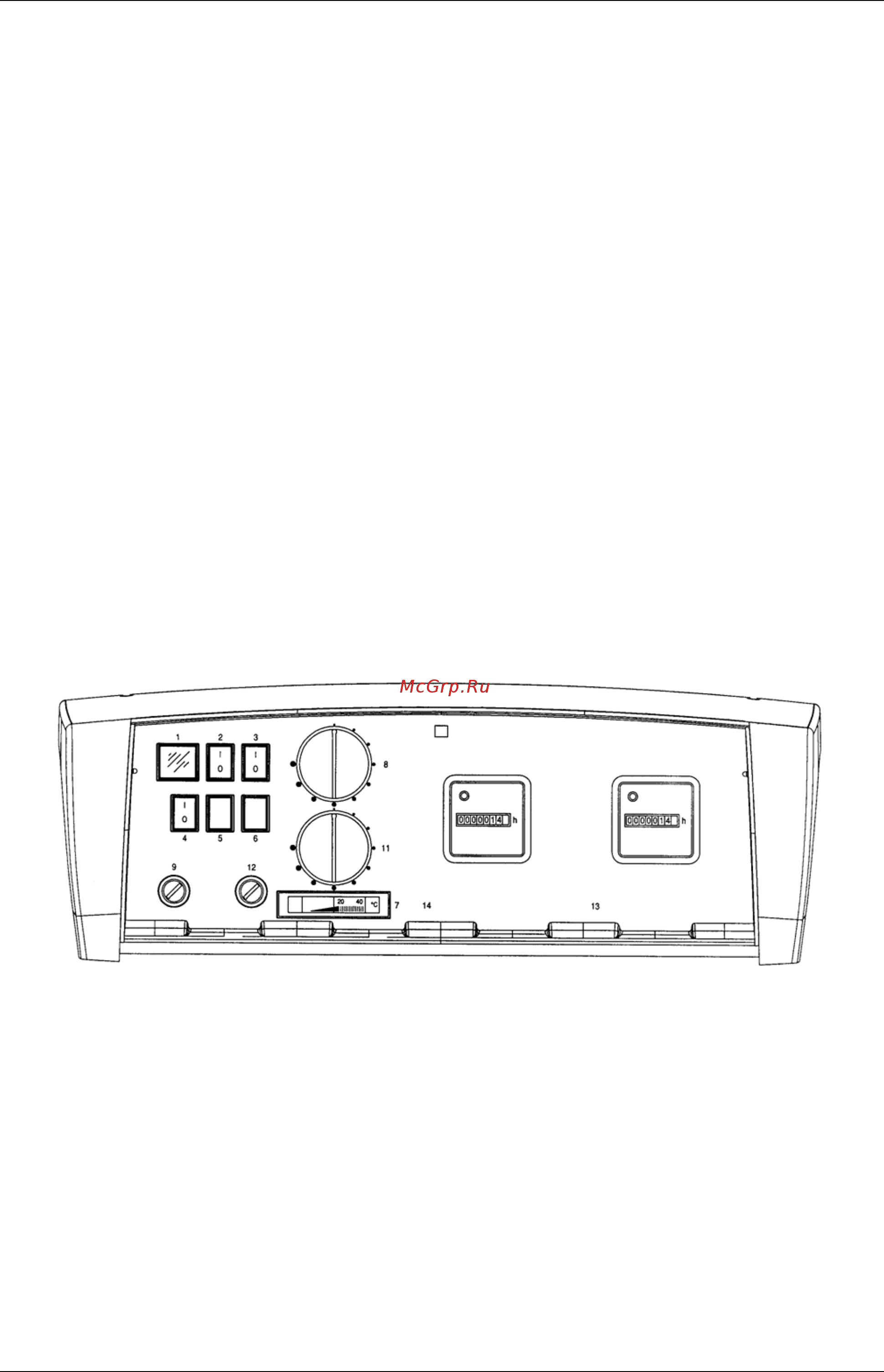

Рис. 4
ОПИСАНИЕ
1 ИНДИКАТОР СЕТИ
2 ВЫКЛЮЧАТЕЛЬ ГОРЕЛКИ N. 1
3 ВЫКЛЮЧАТЕЛЬ ГОРЕЛКИ N. 2
4 ВЫКЛЮЧАТЕЛЬ ЦИРКУЛЯЦИИ УСТРОЙСТВА
7 ТЕРМОМЕТР КОТЛА
8 РЕГУЛИРУЮЩИЙ ТЕРМОСТАТ N. 1
9 ПРЕДОХРАНИТЕЛЬНЫЙ ТЕРМОСТАТ N. 1
11 РЕГУЛИРУЮЩИЙ ТЕРМОСТАТ N. 2
12 ПРЕДОХРАНИТЕЛЬНЫЙ ТЕРМОСТАТ N. 2
13 СЧЕТЧИК КОТЛА N. 1
14 СЧЕТЧИК КОТЛА N. 2
Электрическая схема
Ссылка на схему, поставляемую вместе со специальным распределительным щитом.
