ЭКСПЛУАТАЦИЯ
24
6 ЭКСПЛУАТАЦИЯ
6.1 ПРОВЕРКА ФУНКЦИОНИРОВАНИЯ
Отопительное оборудование должно использоваться допустимым образом, так чтобы гарантировать с одной
стороны высокое качество процесса горения со сниженными выбросами в атмосферу углекислого газа,
негорючих углеводородов и копоти, а с другой стороны избегать нанесения вреда людям и вещам.
Направляемые значения сгорания:
ТОПЛИВО
%CO
2
Температура уход.газов
% CO
Газ
10 190°C 0 – 20 ppm
Дизель
13 195°C 10 – 80 ppm
Мазут
13,5 200°C 50 – 150 ppm

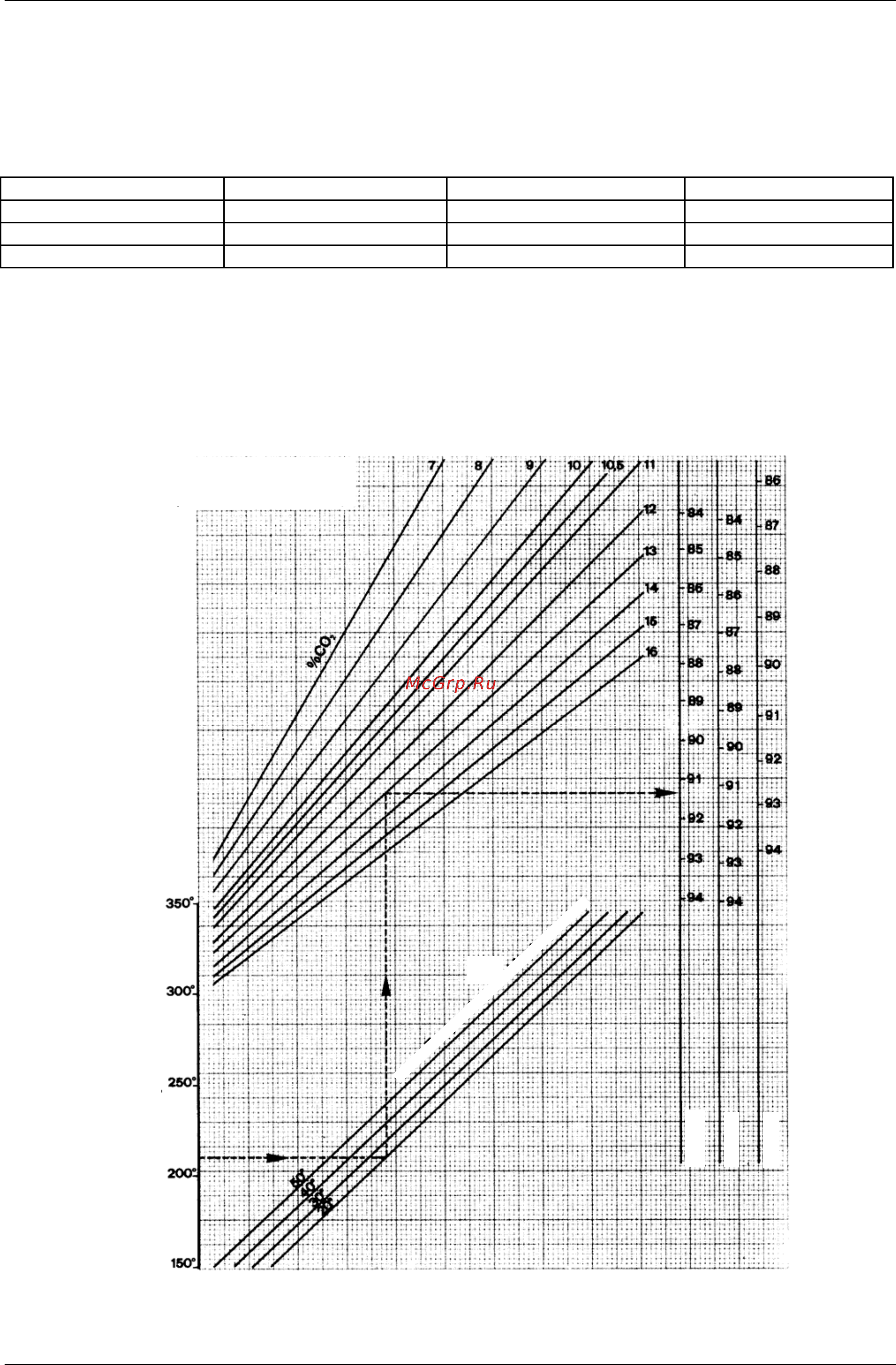

Ниже приведена диаграмма, которая в зависимости от температуры дыма, воздуха и процентного со-
отношения углекислого газа (%СО2) определяет производительность котла, но не учитывает рассеи-
вания через обшивку котла.
Пример:
Топливо .......................………..…. ДИЗЕЛЬ
Температура окр.среды...............20 °C
%CO
2
.....................................……13 %
КПД.....................…………….…….91,4 %
Описание:
Tf Температура уход.газов °C – Ta Температура окруж.среды °C – Go Дизель – Ho Мазут – G Газ
ГРАФИК КПД %
(только ощутимые потери)
T
f
1
Go
Ho
G
