1)MSTC (motor start time constant) — это постоянная
времени пуска двигателя.MSTC определяется как время
блокировки ротора (пар. 1-2 Locked Rotor Time (Время
блокир. ротора)), когда ток заблокированного ротора
составляет 600 % от ТПН.
5.2 Адапт. управление
Адаптивное управление — это управление двигателем
исходя из его эксплуатационных характеристик.При
использовании адаптивного управления выберите
профиль пуска или остановки, наиболее
соответствующий типу нагрузки.Устройство плавного
пуска будет осуществлять управление двигателем
автоматически в соответствии с заданным профилем.В
модели MCD 500 имеются 3 профиля:
•
Быстрое ускорение и замедление.
•
Постоянное ускорение и замедление.
•
Позднее ускорение и замедление.
Функция адаптивного управления использует два
алгоритма: один — для измерения характеристик
двигателя, другой — для управления двигателем.При
первом пуске устройство плавного пуска определяет
характеристики двигателя на нулевой и максимальной
скорости.Во время всех последующих пусков и
остановов устройство плавного пуска динамически
регулирует управление двигателем, чтобы обеспечить
соответствие фактических показателей работы
двигателя выбранному профилю на всем протяжении
пуска.Если фактическая скорость слишком низкая для
заданного профиля, то устройство плавного пуска
увеличит подачу питания к двигателю.Если скорость
слишком высокая, то устройство плавного пуска
уменьшит подачу питания.
5.3
Режимы пуска
5.3.1 Постоянный ток
Традиционной формой плавного пуска является пуск с
неизменным током.Ток нарастает от нуля до заданного
уровня и стабильно удерживается на этом уровне до
ускорения двигателя.
Пуск с постоянным током идеален для применений,
когда пусковой ток должен удерживаться ниже
определенного уровня.

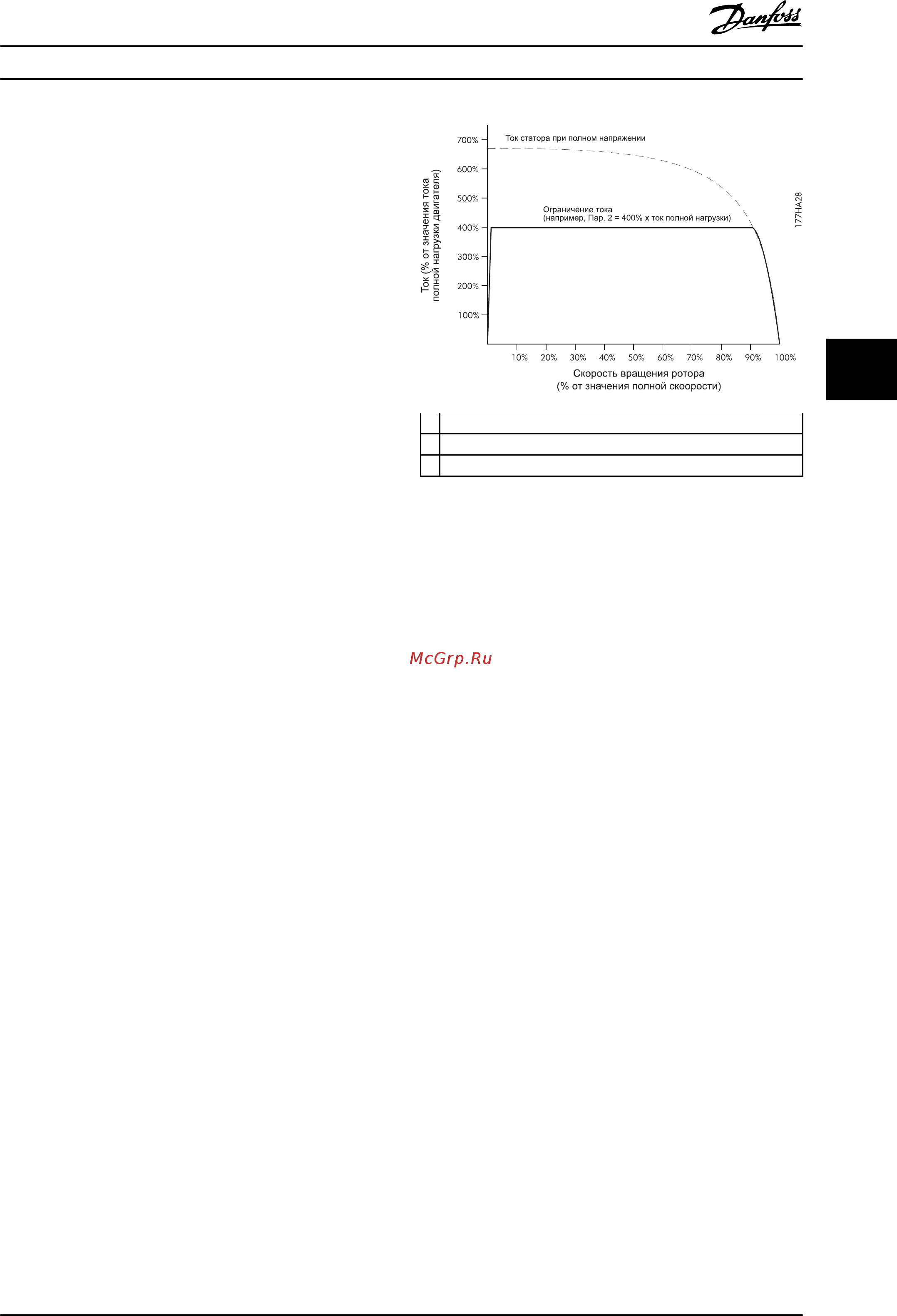

1 Пар.1-5 Initial current (Начальный ток)
2 Пар. 1-4 Current limit (Предел по току)
3 Ток полного напряжения
Рисунок 5.2 Пример тока постоянной величины
5.3.2 Линейное нарастание тока
При плавном пуске с линейным нарастанием значения
тока повышаются с заданного начального уровня (1) до
максимального предела (3) в течение продленного
периода времени (2).
Такой режим пуска полезен в следующих случаях:
•
Нагрузка меняется от пуска к пуску (например,
конвейер может запускаться нагруженным или
пустым).Задайте для параметра 1-5 Initial Current
(Начальный ток) уровень, при котором
двигатель будет запускаться с небольшой
нагрузкой.Задайте для параметра 1-4 Current
Limit (Предел по току) уровень, при котором
двигатель будет запускаться с высокой
нагрузкой.
•
Нагрузка трогается легко, но время пуска
требуется продлить (например, давление в
трубопроводах центробежного насоса должно
возрастать медленно).
•
Имеется ограниченный источник
электроэнергии (например, генератор);
замедленное возрастание нагрузки
предоставляет источнику питания больше
времени на реагирование.
Особенности изделия Инструкции по эксплуатации
MG17K550 Danfoss A/S © 02/2015 Все права защищены. 37
