УВЕДОМЛЕНИЕ
Функции торможения и фиксации частоты работают
только при линейном подключении двигателей (см.
глава 5.6 Эксплуатация по схеме «внутри
треугольника»).
6.2 Работа и LCP
6.2.1 Режимы работы
В режиме ручного управления:
•
Чтобы выполнить плавный пуск двигателя,
нажмите [Hand On] (Ручной режим) на LCP.
•
Для останова двигателя нажмите кнопку [O]
(Выкл.) на LCP.
•
Для сброса защитного отключения на
устройстве пуска нажмите [Reset] (Сброс) на
LCP.
•
Для останова двигателя выбегом независимо от
настроек параметра 1-10 Stop Mode (Режим
останова) одновременно нажмите кнопки [O]
(Выкл.) и [Reset] (Сброс).Устройство плавного
пуска отключает питание двигателя и
размыкает главный контактор; двигатель
останавливается выбегом.
В режиме автоматического управления:
•
Чтобы выполнить плавный пуск двигателя,
активируйте вход дистанционного пуска.
•
Чтобы остановить двигатель, активируйте вход
дистанционного останова.
•
Для сброса защитного отключения на
устройстве плавного пуска активируйте вход
дистанционного сброса.
УВЕДОМЛЕНИЕ
Функции торможения и фиксации частоты работают
только при линейном подключении двигателей (см.
глава 4.3.3 Монтаж по схеме «внутри треугольника»).

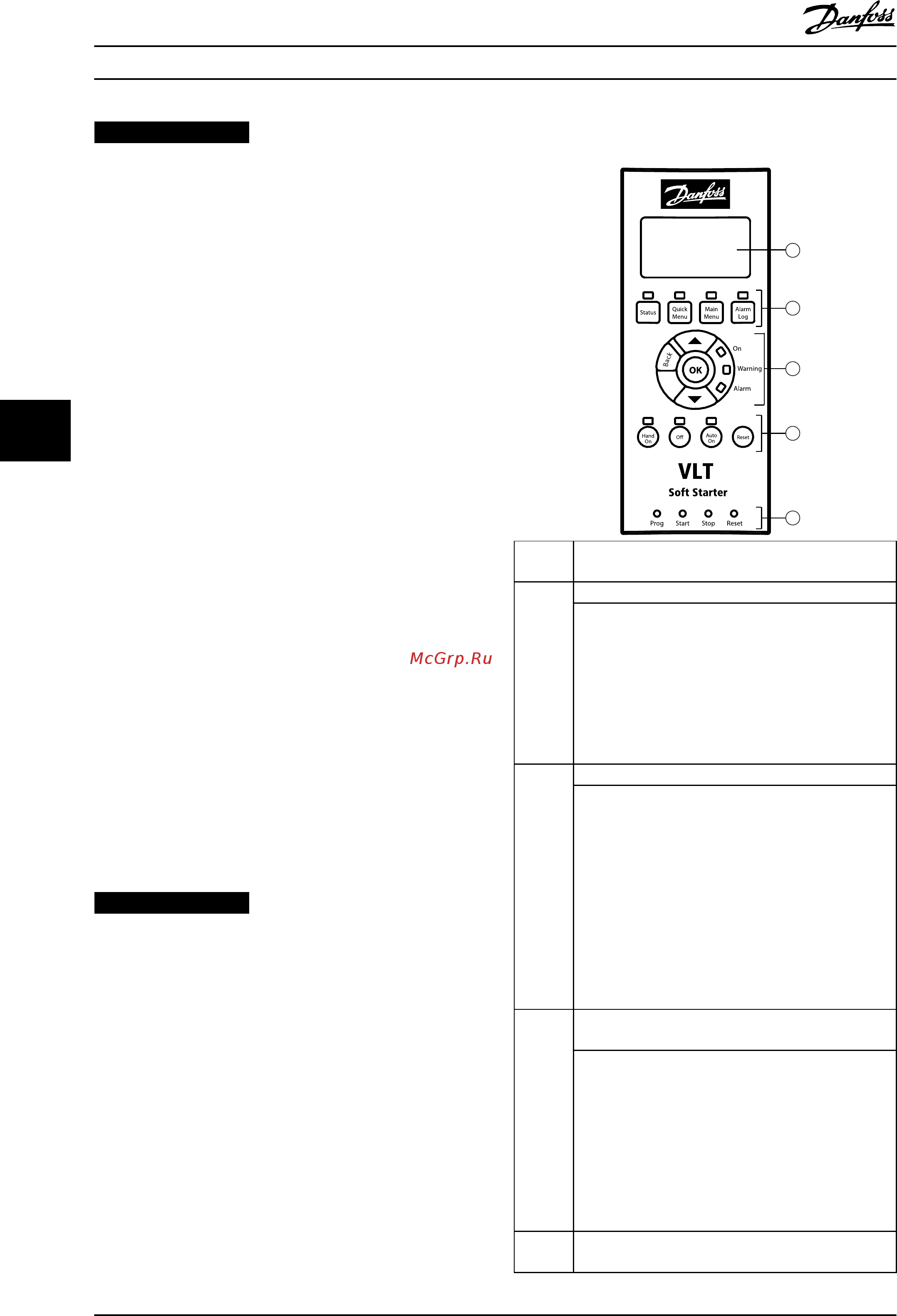

6.2.2 Панель LCP
177HA383.10
3
4
5
2
1
®
1 Дисплей на 4 строки для сведений о состоянии и
программирования.
2 Кнопки управления дисплеем:
[Status] (Состояние):возвращение к дисплею
состояния.
[Quick Menu] (Быстрое меню):открытие быстрого
меню.
[Main Menu] (Главное меню):открытие главного
меню.
[Alarm Log] (Журнал аварий):открытие журнала
аварий
3 Кнопки навигации по меню:
[Back] (Назад):выход из меню или параметра, либо
отмена изменения параметра.
[OK]:вход в меню или параметр, либо сохранение
изменения параметра
[
▲
]/[
▼
]:
•
С помощью прокрутки перейдите к следующему
или предыдущему меню или параметру.
•
Измените настройку текущего параметра.
•
Воспользуйтесь прокруткой, чтобы просмотреть
экраны состояния.
4 Кнопки местного управления устройством плавного
пуска:
[Hand On] (Ручной режим):запуск двигателя и
переход в режим местного управления.
[O] (Выкл.):останов двигателя (действует только в
режиме местного управления).
[Auto On] (Автоматический режим):установка
режима автоматического управления для
устройства плавного пуска.
[Reset] (Сброс):сброс отключения (только режим
ручного управления).
5 Светодиоды состояния входов дистанционного
управления.
Рисунок 6.1 Вид LCP
Режим работы
VLT
®
Soft Starter MCD 500
54 Danfoss A/S © 02/2015 Все права защищены. MG17K550
