![Danfoss MCD 5-0131B-T7-G2x-00-CVx [44/106] Предупреждение](/img/pdf.png)
Danfoss MCD 5-0131B-T7-G2x-00-CVx [44/106] Предупреждение
![Danfoss MCD 5-0131B-T7-G2x-00-CVx [44/106] Предупреждение](/views2/1561111/page44/bg2c.png)
100%
70%
0%
30%
1
2
3
177HA511.10
Time
Speed
1 Пар. 1-11 Stop Time (Время останова)
2 Пар. 1-16 Brake Time (Время торможения)
3 Coast to stop time (Время останова выбегом)

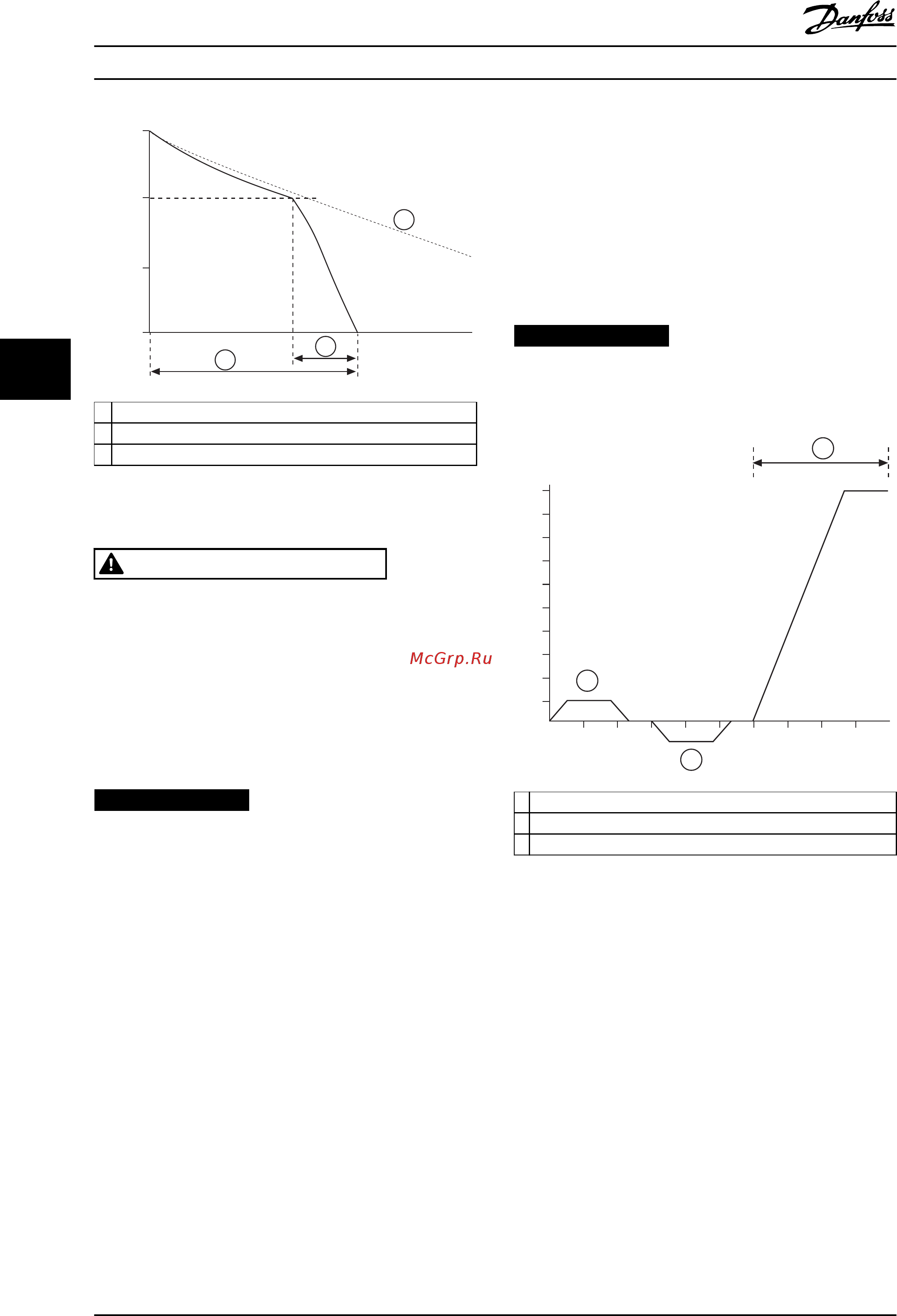

Рисунок 5.8 Brake Time (Время торможения)
ПРЕДУПРЕЖДЕНИЕ
При использовании торможения постоянным током:
1. Подключите питание от сети к устройству
плавного пуска (входные клеммы L1, L2, L3) с
прямой последовательностью чередования
фаз.
2. Для параметра 2-1 Phase Sequence
(Чередование фаз) задайте значение Positive
only (Только положительные).
УВЕДОМЛЕНИЕ
Для нагрузок, которые могут меняться между
циклами торможения, установите датчик нулевой
скорости, чтобы гарантировать, что устройство
плавного пуска прекратит торможение постоянным
током, когда двигатель остановился.Это позволяет
избежать ненужного нагрева двигателя.
Более подробные сведения об эксплуатации MCD 500 с
внешним датчиком скорости (например, для областей
применения с переменной нагрузкой во время цикла
торможения) см. в глава 5.12 Торможение пост. током с
внешним датчиком нулевой скорости.
5.5
Эксплуатация с фиксацией частоты
Функция фиксации частоты прогоняет двигатель на
пониженной скорости для упорядочения нагрузки и
облегчения технического обслуживания.Такой прогон
может выполняться в обоих направлениях — прямого
хода и реверса.
Максимальный вращающий момент для фиксации
частоты составляет примерно 50–75 % крутящего
момента двигателя с полной нагрузкой (FLT) в
зависимости от двигателя.Крутящий момент при
фиксации частоты двигателя в обратном направлении
составляет приблизительно 25–50 % от крутящего
момента при полной нагрузке.Параметр 15-8 Jog Torque
(Крутящий момент при фиксации частоты)
определяет, какую часть максимального доступного
крутящего момента при фиксации частоты устройство
плавного пуска подает на двигатель.
УВЕДОМЛЕНИЕ
Настройка пар. 15-8 Jog Torque (Крутящий момент
при фиксации частоты) выше 50 % может вызвать
повышенную вибрацию вала.
70%
60%
50%
30%
10%
40%
20%
80%
90%
100%
177HA512.10
3
1
2
1 Фикс. част. вперед
2 Фикс. част. назад
3 Обычная работа
Рисунок 5.9 Эксплуатация с фиксацией частоты
Функция фиксации частоты включается через
программируемый вход (параметр 3-3 Input A Function
(Функция вх. А)).
Для отключения функции фиксации частоты необходимо
выполнить одно из следующих действий:
•
Снимите команду фиксации частоты.
•
Нажмите кнопку [O] (Выкл.) на панели LCP.
•
Активируйте команду Starter disable
(Отключить пусковое устройство) при
помощи программируемых входов панели LCP.
Если команда на выполнение толчкового вращения по-
прежнему активна, толчковое вращение возобновится
по окончании времени отсрочки повторного пуска.Все
Особенности изделия
VLT
®
Soft Starter MCD 500
42 Danfoss A/S © 02/2015 Все права защищены. MG17K550
