12 Процедура настройки шины (MCD5-0360C — MCD5-1600C)
Шины на моделях без шунтирования MCD5-0360C —
MCD5-1600C могут быть установлены на верхних или
нижних входах и выходах, в зависимости от конкретной
ситуации.
УВЕДОМЛЕНИЕ
Многие электронные компоненты чувствительны к
статическому электричеству.Статические разряды,
которые настолько малы, что их нельзя
почувствовать, увидеть или услышать, могут
уменьшить срок службы чувствительных электронных
компонентов, повлиять на их работу или полностью
вывести их из строя.Чтобы предотвратить возможные
повреждения, при обслуживании используйте
оборудование, предотвращающее появление
разрядов статического электричества.
Стандартно все оборудование оснащено входными и
выводными шинами у основания.При необходимости
входные и/или выводные шины можно поместить в
верхней части оборудования.
1. Перед тем как разобрать привод, отсоедините
всю проводку и подключения к устройству
плавного пуска.
2. Снимите крышку (открутите 4 винта).
3. Снимите лицевую панель с LCP и аккуратно
снимите LCP (2 винта).
4. Отсоедините клеммные разъемы платы
управления.
5. Осторожно отогните и снимите пластиковую
деталь с устройства плавного пуска (12 винтов).
6. Отсоедините цепь LCP от CON 1 (см.
примечание).
7. Перед разъединением цепей пронумеруйте
каждую пусковую цепь SCR в соответствии с
номерами клемм на плате основного блока
управления, затем отсоедините цепи.
8. Отсоедините термистор, вентилятор и
проводку трансформатора тока от главной
платы управления.
9. Отсоедините пластмассовый поддон от
устройства плавного пуска (4 винта).
УВЕДОМЛЕНИЕ
Медленно снимите основную пластиковую крышку во
избежание повреждения соединительной цепи LCP,
которая проходит между основной пластиковой
крышкой и задней панелью главной платы
управления.

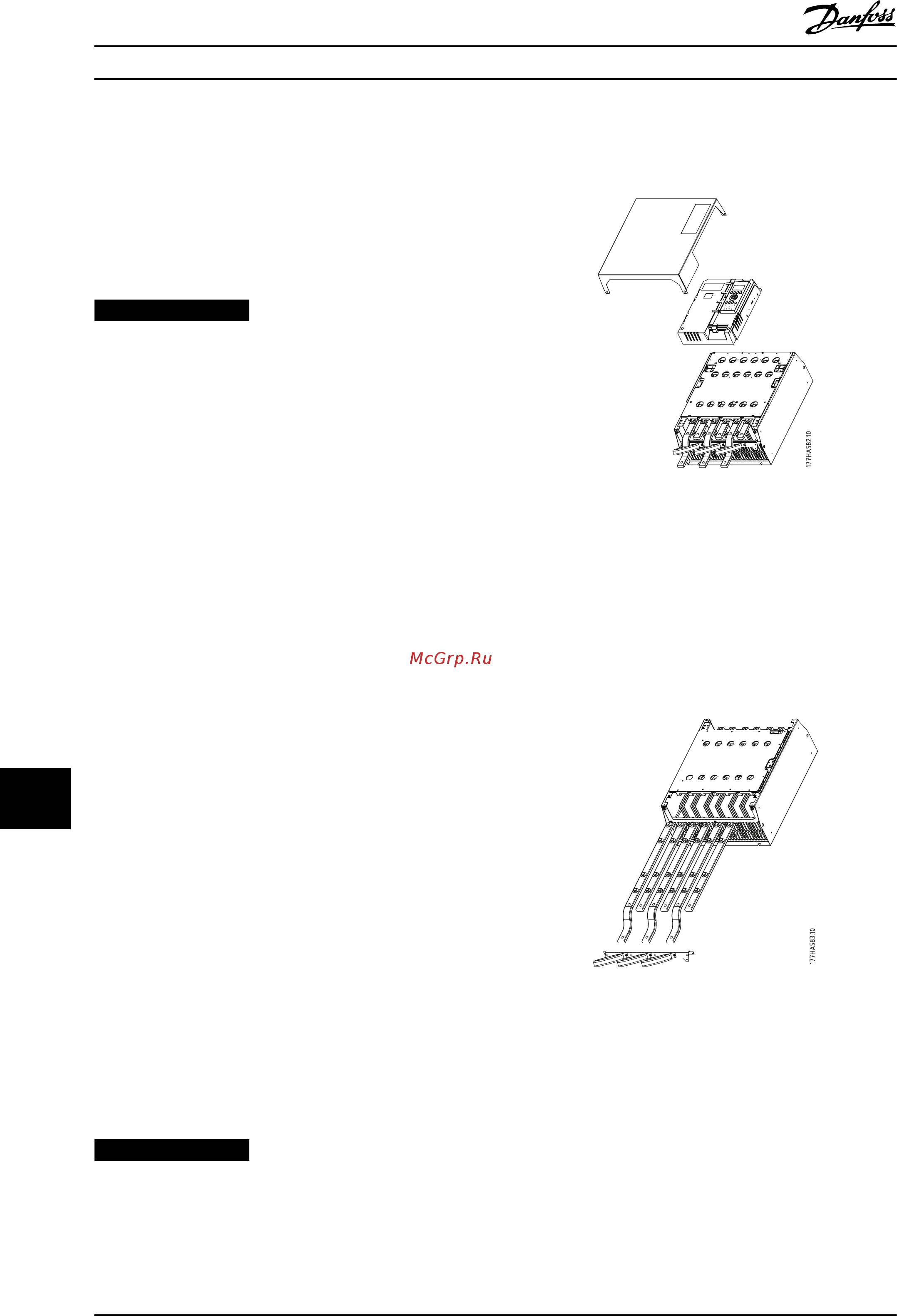

Рисунок 12.1
10. Открутите и снимите магнитные обводные
панели (только модели MCD5-0620C —
MCD5-1600C).
11. Снимите блок трансформатора тока (3 винта).
12. Определите, какие шины необходимо
снять.Удалите болты, на которых крепятся
шины, и затем выньте шины из нижней части
устройства пуска (4 болта на одну шину).
Рисунок 12.2
13. Вставьте шины в верхнюю часть устройства
пуска.Для входных шин поместите
укороченный закругленный конец снаружи
устройства пуска.Для выводных шин поместите
нерезьбовое отверстие снаружи устройства
пуска.
14. Замените очистители купола так, чтобы плоская
лицевая часть была направлена к шине, и
затем затяните болты, на которых крепятся
шины до 20 Нм.
Процедура настройки шины (M...
VLT
®
Soft Starter MCD 500
96 Danfoss A/S © 02/2015 Все права защищены. MG17K550
