1 Пар.1-5 Initial current (Начальный ток)
2 Пар. 1-6 Start ramp time (Время изменения скорости при
пуске)
3 Пар. 1-4 Current limit (Предел по току)
4 Ток полного напряжения

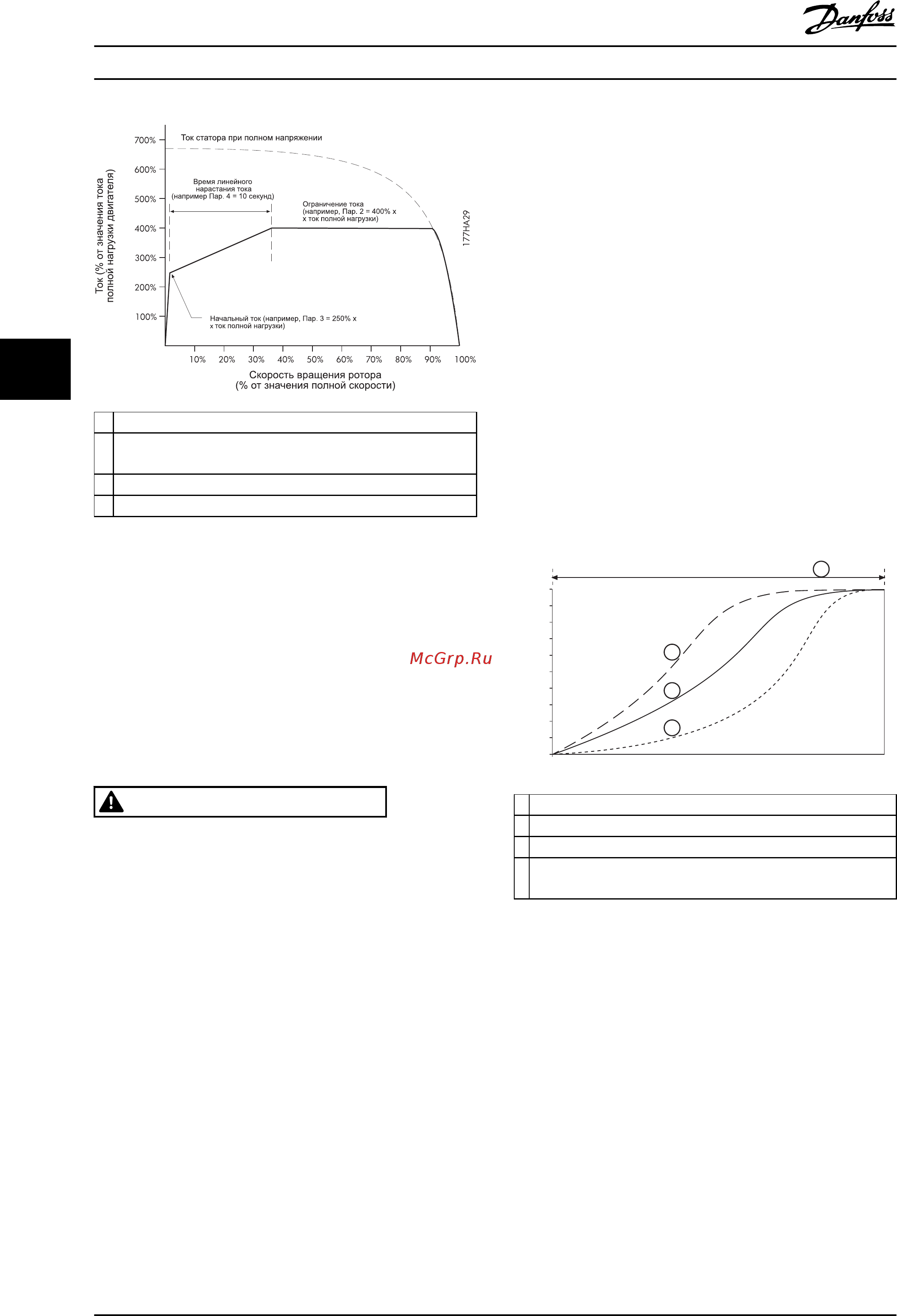

Рисунок 5.3 Пример времени линейного нарастания тока в
течении 10 сек
5.3.3 Адапт. управление
При плавном пуске с адаптивным управлением
устройство плавного пуска осуществляет регулирование
тока для того, чтобы запустить двигатель за указанное
время с использованием выбранного профиля
ускорения.
ПРЕДУПРЕЖДЕНИЕ
Пуск в режиме адаптивного управления не может
выполняться быстрее, чем прямой пуск от сети (direct
on-line, DOL).Если время, заданное в параметре 1-6
Start ramp time (Время изменения скорости при пуске),
меньше, чем время пуска двигателя при прямом
пуске от сети, пусковой ток может достигать значений,
как при прямом пуске от сети.
Для каждого применения существует определенный
пусковой профиль, основанный на характеристиках
нагрузки и двигателя.Для удовлетворения требований
различных областей применения в адаптивном
управлении имеются 3 различных пусковых
профиля.Правильный выбор профиля, который будет
соответствовать профилю, свойственному для данного
применения, способствует сглаживанию ускорения на
протяжении полного времени пуска.Выбор значительно
отличающегося профиля адаптивного управления
позволяет до некоторой степени нейтрализовать
профиль, свойственный для данного применения.
Чтобы применить адаптивное управление для
управления режимом пуска, выполните следующие
действия:
1. В пар. 1-3 Start Mode (Режим пуска) выберите
значение Adaptive control (Адапт. управление).
2. Настройте пар. 1-6 Start Ramp Time (Время
изменения скорости при пуске).
3. Выберите нужный профиль в пар. 1-13 Adaptive
Start Prole (Профиль адаптивного пуска).
4. Чтобы обеспечить успешный пуск, задайте
достаточно высокое значение в параметре 1-4
Current Limit (Предел по току).
Первый пуск с адаптивным управлением представляет
собой пуск при неизменным токе.Это позволяет
устройству плавного пуска определить характеристики
подключенного двигателя.Устройство плавного пуска
будет использовать эти данные для двигателя во время
последующих пусков с адаптивным управлением.
0
10%
20%
30%
40%
50%
Time
60%
70%
80%
90%
100%
4
177HA507.10
Speed
1
2
3
1 Раннее ускорение
2 Постоянное ускор.
3 Позднее ускорение
4 Пар. 1-16 Start Ramp Time (Время изменения скорости при
пуске)
Рисунок 5.4 Пар. 1-13 Adaptive Start Prole (Профиль
адаптивного пуска)
Особенности изделия
VLT
®
Soft Starter MCD 500
38 Danfoss A/S © 02/2015 Все права защищены. MG17K550
