5.8 Установка с главным контактором
MCD 500 снабжается главным контактором (класс АС3).Управляющее напряжение должно подаваться со стороны
входа контактора.
Управление главным контактором осуществляется через выход главного контактора устройства плавного пуска.Выход
главного контактора по умолчанию назначен для выходного реле A (клеммы 13, 14).
K1
K1
F
22
21
6/T3
2/T1
13
14
4/T2
24
33
34
06
05
08
07
17
18
25
11
16
A6
A5
A4
5/L3
3/L2
15
S1
S2
E
1/L1
+
+
5
6 7
4
2
A
3
1
177HA522.1
24
VD
1 Управляющее напряжение (зависит от модели) K1 Главный контактор
2 Выход 24 В пост. тока F1 Полупроводниковые предохранители (по
усмотрению)
3 Входы дистанционного управления S1 Пуск/останов
4 Вход термистора двигателя (только с PTC) S2 Контакт сброса
5 Выходы реле 13, 14 Выход реле А
6 3-фазное питание 21, 22, 24 Выход реле B
7 Клеммы подключения электродвигателя 33, 34 Выход реле C

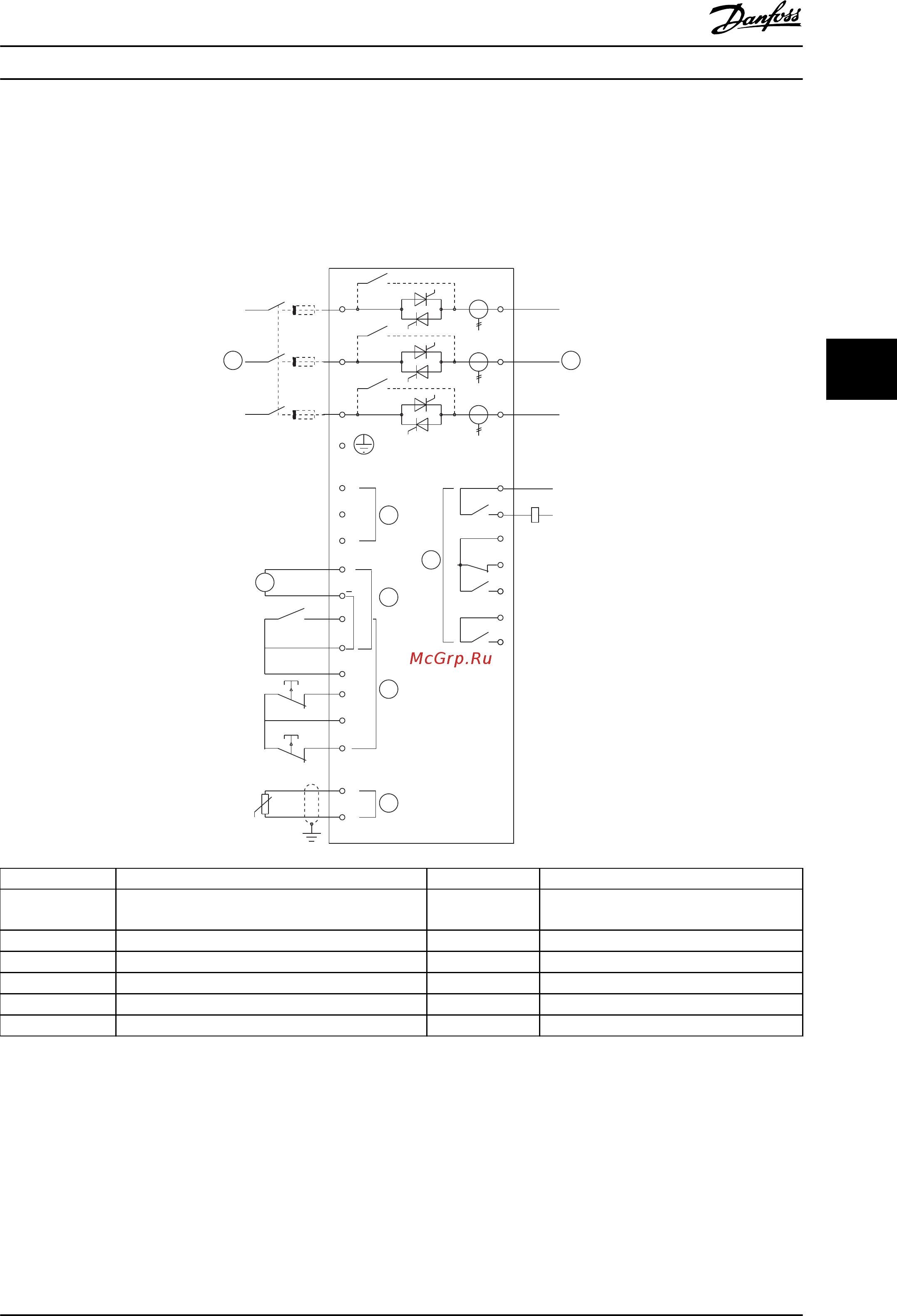

Рисунок 5.10 Установка с главным контактором
Установки параметров:
•
Параметр 4-1 Relay A Function (Функция реле А)
- Выбор значения Main contactor (Главный контактор) назначает функцию главного контактора выходу
реле A (задано по умолчанию).
Особенности изделия Инструкции по эксплуатации
MG17K550 Danfoss A/S © 02/2015 Все права защищены. 45
