Описание параметров vacon • 165
Служба круглосуточной технической поддержки: +7 495 768 7382 •
Адрес эл. почты: vacon@vacon.ru
8
3 3-проводное соединение (импульсное управление):
DIN1: Закрытый контакт = Импульсный пуск (кратковременное нажатие)
DIN2: Открытый контакт = Импульсный останов (кратковременное нажатие)
(DIN3 можно запрограммировать на выполнение команды Реверс)
(рис. 8-8)

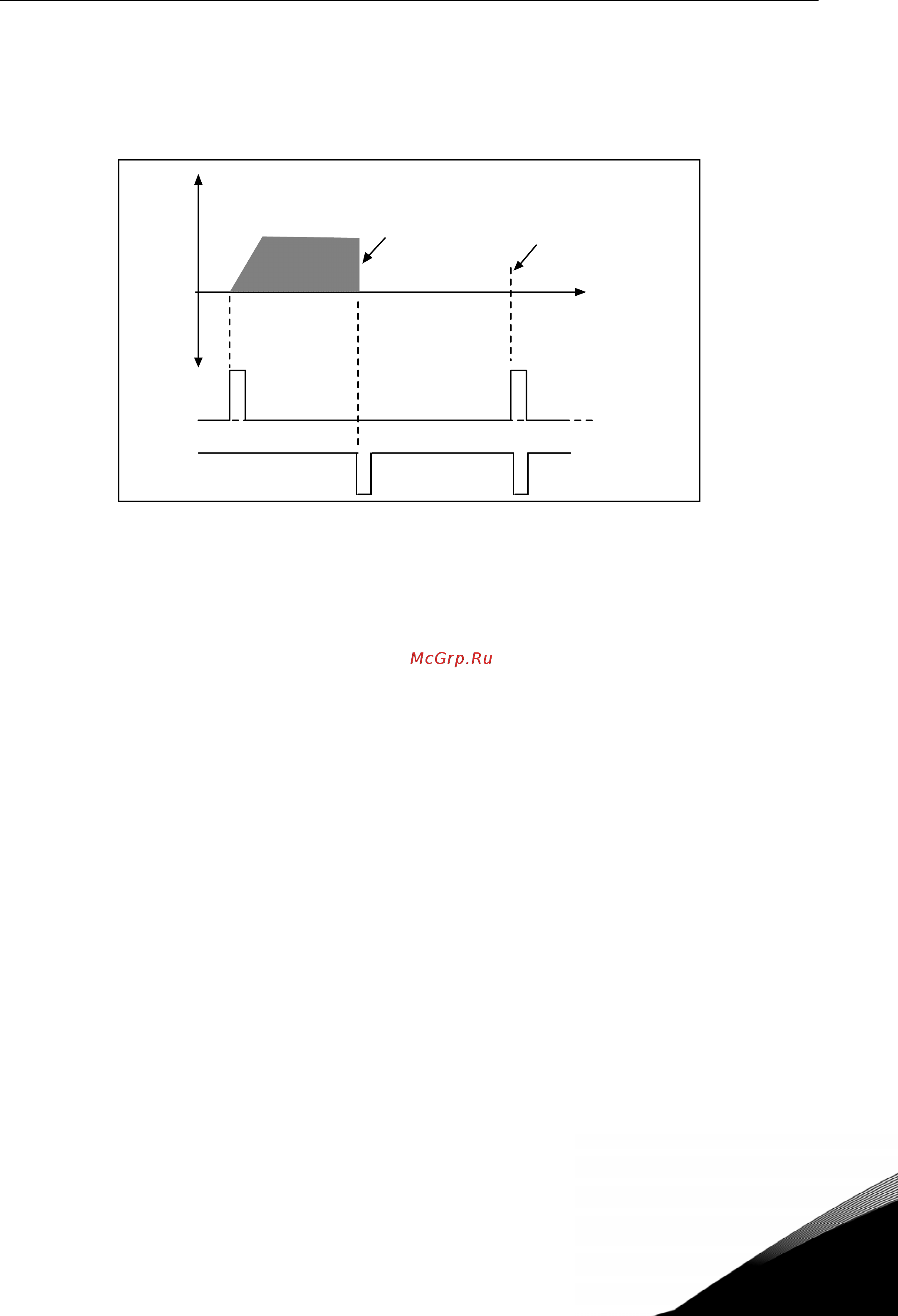

Рисунок 8-8. Импульсный пуск/Импульсный останов
Выделенный в описании параметра текст «Для пуска необходим нарастающий
фронт» используется, чтобы исключить возможность случайного пуска, например
при подключении или повторном включении питания после неполадки, сброса
отказа, остановки двигателя командой Run Enable (Работа разрешена = ЛОЖЬ)
либо при смене поста управления. Для запуска двигателя контакт Пуск/Останов
должен быть открыт.
Макропрограммы 2 и 4:
4 DIN1: Закрытый
контакт = Пуск вперед (Для пуска необходим
нарастающий фронт)
DIN2: Закрытый контакт = Пуск назад (Для пуска необходим
нарастающий фронт)
5 DIN1: Закрытый контакт = Пуск (Для пуска необходим
нарастающий фронт)
Открытый контакт = Останов
DIN2: Закрытый контакт = Реверс
Открытый контакт = Вперед
6 DIN1: Закрытый контакт = Пуск (Для пуска необходим
нарастающий фронт)
Открытый контакт =
Останов
DIN2: Закрытый контакт = Пуск разрешен
Открытый контакт = Пуск запрещен и остановка привода,
если привод в работе
(DIN3 можно запрограммировать на выполнение команды Реверс)
t
NX012K11
РЕВЕРС
Выходная
частота
Функция Останова
(ID506) = По инерции
При одновременном
прохождении
импуль сов Пуска и
Останова, последний
имеет преимущество
ПУСК
ОСТАНОВ
DIN1
DIN2
