164 • vacon Описание параметров
Тел.: +7 495 974 1447 • Факс: +7 495 974 1554
8
300 Start/Stop logic selection 2346 (2.2.1, 2.2.1.1)
С помощью этого параметра можно выбрать логику команд Пуск/Останов.
0 DIN1: Закрытый контакт = Пуск вперед
DIN2: Закрытый контакт = Пуск назад

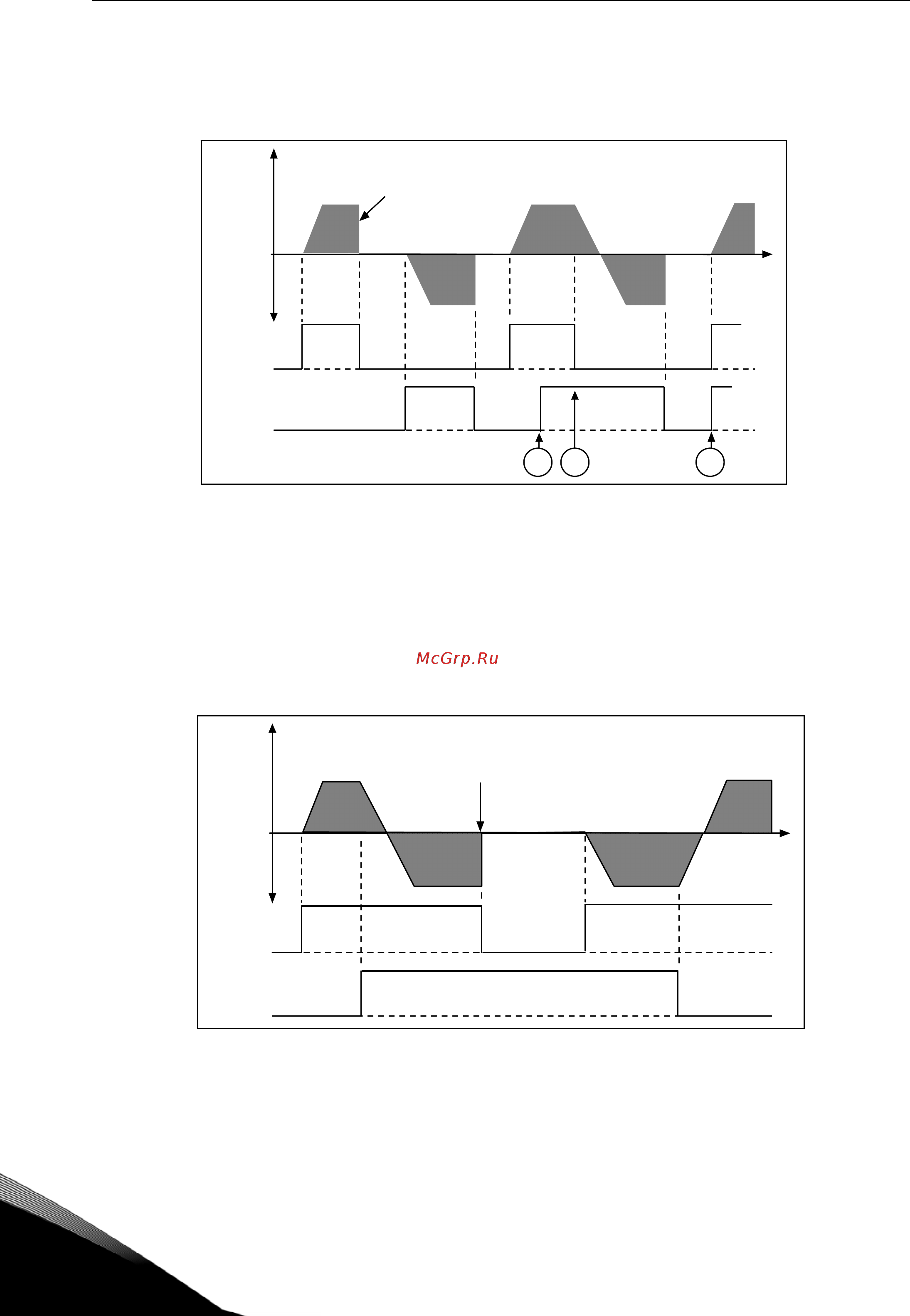

Рисунок 8-6. Пуск вперед/Пуск назад
c Первоначально выбранное направление имеет приоритет.
d При размыкании контакта DIN1 направление вращения изменяется.
e Если сигналы пуска вперед (DIN1) и пуска назад (DIN2) подаются
одновременно, приоритет имеет сигнал от DIN1.
1 DIN1: Закрытый контакт = Пуск Открытый контакт = Останов
DIN2: Закрытый контакт = Реверс Открытый контакт = Вперед
(Рис. 8-7)
Рисунок 8-7. Пуск, Останов, Реверс
2 DIN1: Закрытый контакт = Пуск Открытый контакт = Останов
DIN2: Закрытый контакт = Пуск разрешен Открытый контакт = Пуск
запрещен и остановка привода,
если привод в работе
(DIN3 можно запрограммировать на выполнение команды Реверс)
1 2 3
t
NX12K09
Выходная
частота
Функция Останова
(ID506) = По инерции
ВПЕРЕД
РЕВЕРС
DIN1
DIN2
t
NX12K10
DIN1
DIN2
Выходная
частота
Функция Останова
(ID506) = По инерции
ВПЕРЕД
РЕВЕРС
