Описание параметров vacon • 185
Служба круглосуточной технической поддержки: +7 495 768 7382 •
Адрес эл. почты: vacon@vacon.ru
8
3 3-проводное соединение (импульсное управление):
DIN4: Закрытый контакт = Импульсный пуск (кратковременное нажатие)
DIN5: Открытый контакт = Импульсный останов (кратковременное нажатие)
(DIN3 можно запрограммировать на выполнение команды Реверс)
(рис. 8-32)

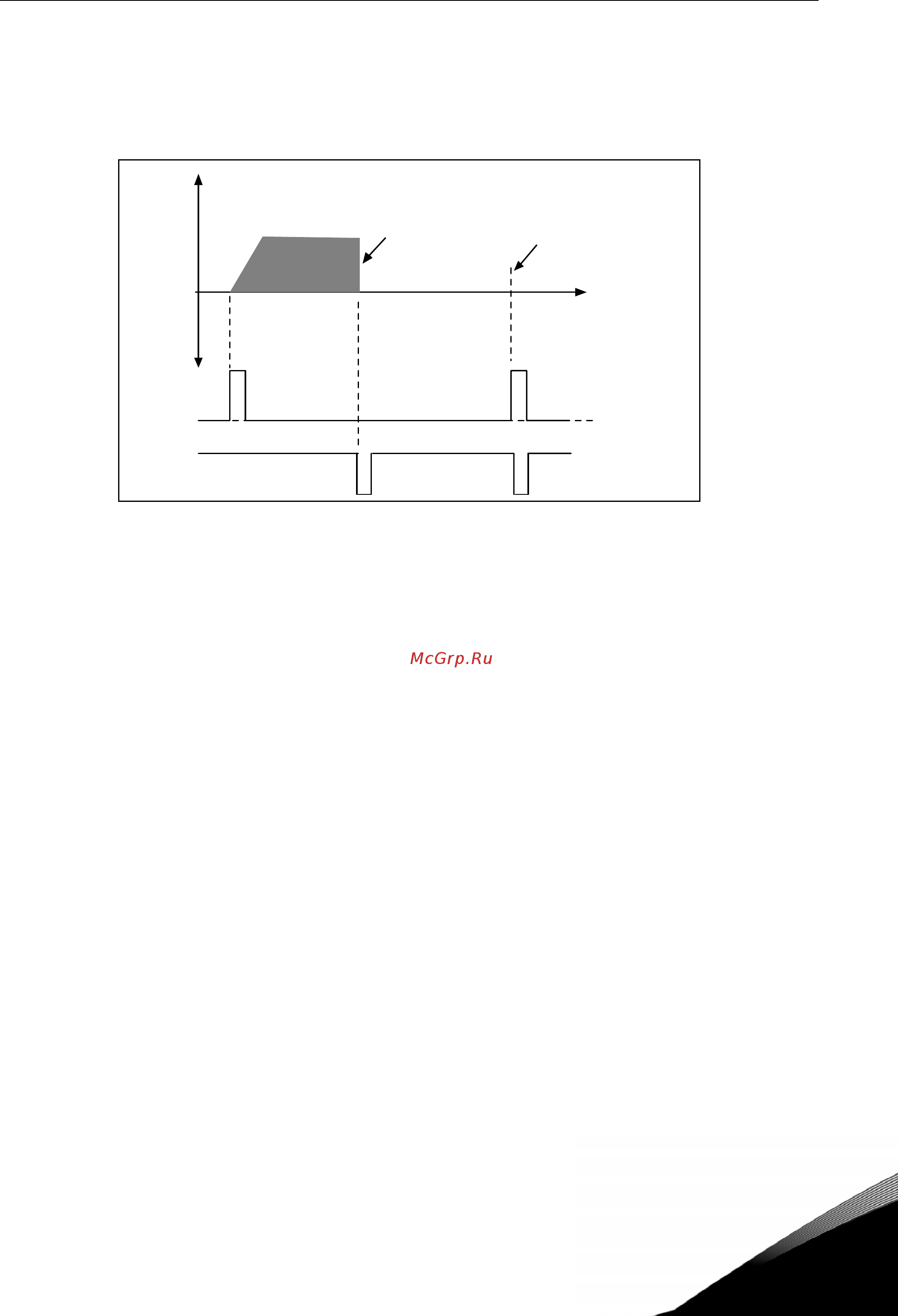

Рисунок 8-32. Импульсный пуск/Импульсный останов
Выбор 4—6 используется, чтобы исключить возможность случайного пуска,
например при подключении или повторном включении питания после неполадки,
сброса отказа, остановки двигателя командой Run Enable (Работа разрешена =
ЛОЖЬ) либо при смене поста управления. Для запуска двигателя контакт
Пуск/Останов должен быть открыт.
4 DIN4: Закрытый контакт = Пуск вперед (Для пуска необходим
нарастающий фронт)
DIN5: Закрытый
контакт = Пуск назад (Для пуска необходим
нарастающий фронт)
5 DIN4: Закрытый контакт = Пуск (Для пуска необходим
нарастающий фронт)
Открытый контакт = Останов
DIN5: Закрытый контакт = Реверс
Открытый контакт = Вперед
6 DIN4: Закрытый контакт = Пуск (Для пуска необходим
нарастающий фронт)
Открытый контакт = Останов
DIN5: Закрытый контакт = Пуск разрешен
Открытый контакт = Пуск запрещен
и остановка привода,
если привод в работе
364 Reference scaling, minimum value, place B 3 (2.2.18)
365 Reference scaling, maximum value, place B 3 (2.2.19)
См. параметры ID303 и ID304 выше.
t
NX012K11
РЕВЕРС
Выходная
частота
Функ ция Ос та нова
(ID506) = По инерции
При одновременном
прохождении
импульсов Пуска и
Останова, последний
имеет преимущество
ПУСК
ОСТАНОВ
DIN4
DIN5
