Описание параметров vacon • 187

Служба круглосуточной технической поддержки: +7 495 768 7382 •

Адрес эл. почты: vacon@vacon.ru

373 Analogue input limit supervision 7 (2.3.2.14)

Если значение выбранного аналогового выхода будет больше/меньше

установленного предела (пар. ID374), эта функция генерирует предупреждающее

сообщение через дискретный или релейные выходы в зависимости от того, к

какому выходу контрольный сигнал (пар. ID463) подключен.

0 Нет контрольного значения

1 Контрольное значение нижнего предела

2 Контрольное значение верхнего предела

374 Analogue input supervised value 7 (2.3.2.15)

Параметр определяет

значение сигнала аналогового входа, которое контролирует-

ся пар. ID373.

375 Analogue output offset 67 (2.3.5.7, 2.3.3.7)

Добавляет смещение от -100,0 до 100,0% к значению аналогового выхода.

376 PID sum point reference (Place A direct reference) 5 (2.2.4)

Определяет, какой источник опорного значения добавляется к выходу ПИД-

регулятора, если он используется.

0 Дополнительное опорное значение отсутствует (прямое значение

ПИД-выхода)

1 ПИД-выход + Опорный сигнал AI1 с клемм 2 и 3 (например,

потенциометр)

2 ПИД-выход + Опорный сигнал AI2 с клемм 4 и 5 (например, датчик)

3 ПИД-выход + Опорный сигнал ПИД с панели управления

4 ПИД-выход + Опорный сигнал с интерфейсной шины (FBSpeedReference)

5 ПИД-выход + Опорный сигнал с псевдопотенциометра

6 Интерфейсная шина + Выход ПИД (ProcessDataIN3)

7 Псевдопотенциометр + Выход ПИД

Если для этого параметра выбирается значение 7,

то значения параметров ID319

и ID301 автоматически становятся равным 13 (рис. 8-33).

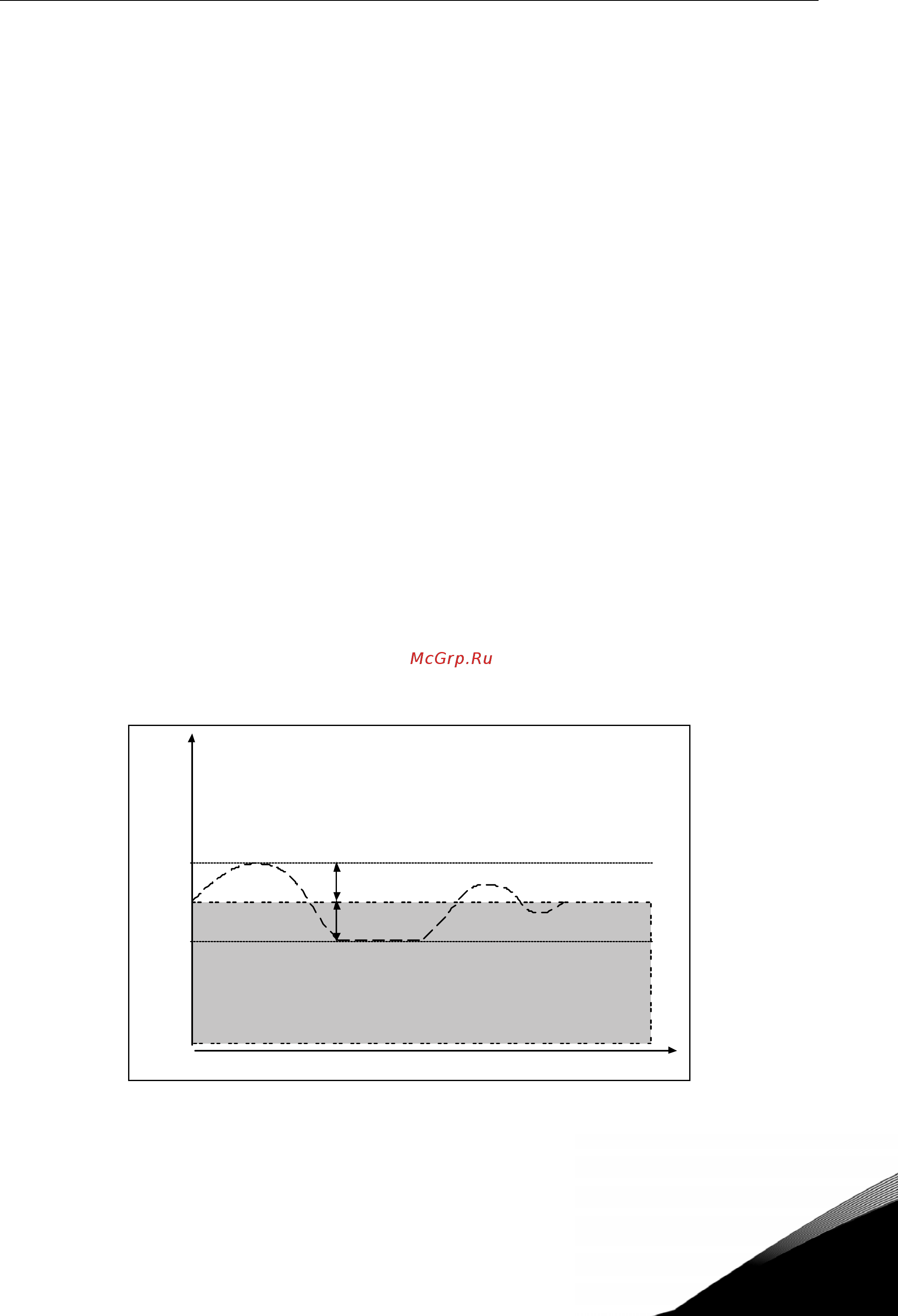

Рисунок 8-33. Точка суммирования опорного значения ПИД

Примечание. Верхний и нижний пределы на рисунке устанавливают ограничения только

ПИД-выхода.

Гц

30,00

20,00

nx12k85.fh8

Мин. предел ПИД

Макс. предел ПИД
