216 • vacon Описание параметров
Тел.: +7 495 974 1447 • Факс: +7 495 974 1554
8
Пар. ID711
NX12k64
Облас ть
отключения
Время
Счетчик времени
заклинивания
Заклинивание
Нет заклинивания
Отключение/
П редупреждение
пар. ID709
Пар. ID714
NX12k65
Пар. ID715
f
5 Гц
Область недог рузки
Момент
Точка ос ла бления
поля пар. ID602
711 Stall time 234567 (2.7.15)
Это время может быть установлено в
пределах от 1,0 до 120,0 с.
Это максимально допустимое время
заклинивания. Время заклинивания
рассчитывается с помощью внутреннего
счетчика повышения/понижения.
Если значение счетчика выше данного
предела, сработает защита от
заклинивания (см. пар. ID709).
См. Главу 9.5.

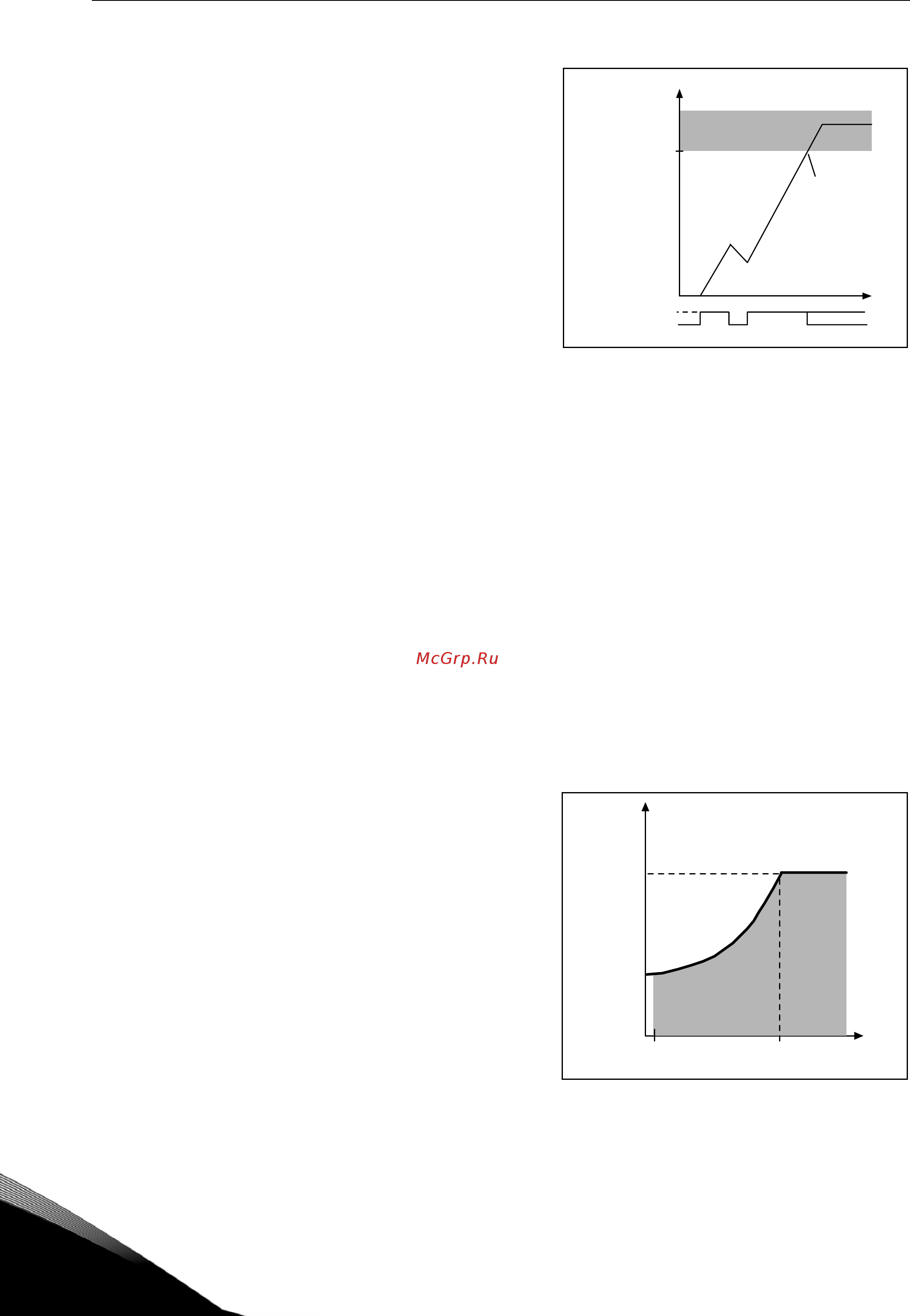

Рисунок 8-50. Расчет времени
заклинивания
712 Stall frequency limit 234567 (2.7.16)
Значение частоты можно устанавливать в диапазоне 1—f
мax
(пар. ID102). Чтобы
сработала защита от заклинивания, выходная частота должна оставаться ниже
этого предела. См. Главу 9.5.
713 Underload protection 234567 (2.7.17)
0 = Без ответа
1 = Предупреждение
2 = Отказ, режим останова после отказа согласно параметру ID506
3 = Отказ, режим останова после отказа всегда по инерции
При активизации режима отключения по недогрузке, привод будет остановлен
и
активизирован режим отказа.
Отключение защиты по недогрузке приведет к установке параметра равным 0 и
сбросит значение времени недогрузки. См. Главу 9.6.
714 Underload protection, field weakening area load 234567 (2.7.18)
Предел момента может быть задан в
диапазоне 10,0—150,0% x T
nMotor
.
Этот параметр устанавливает значение
минимального момента, разрешенное,
когда выходная частота выше точки
ослабления поля (рис. 8-51).
Если изменить значение номинального
тока двигателя
(пар. ID113), этот параметр
автоматически принимает значение по
умолчанию. См. Главу 9.6.
Рисунок 8-51. Настройка минимальной
нагрузки
