Описание параметров vacon • 227
Служба круглосуточной технической поддержки: +7 495 768 7382 •
Адрес эл. почты: vacon@vacon.ru
8
1020 PID controller bypass 7 (2.9.16)
Этот параметр позволяет запрограммировать обход ПИД-регулятора. Тогда частота
управляемого привода и точки пуска вспомогательных приводов определяются
согласно фактическому значению сигнала (рис. 8-58).

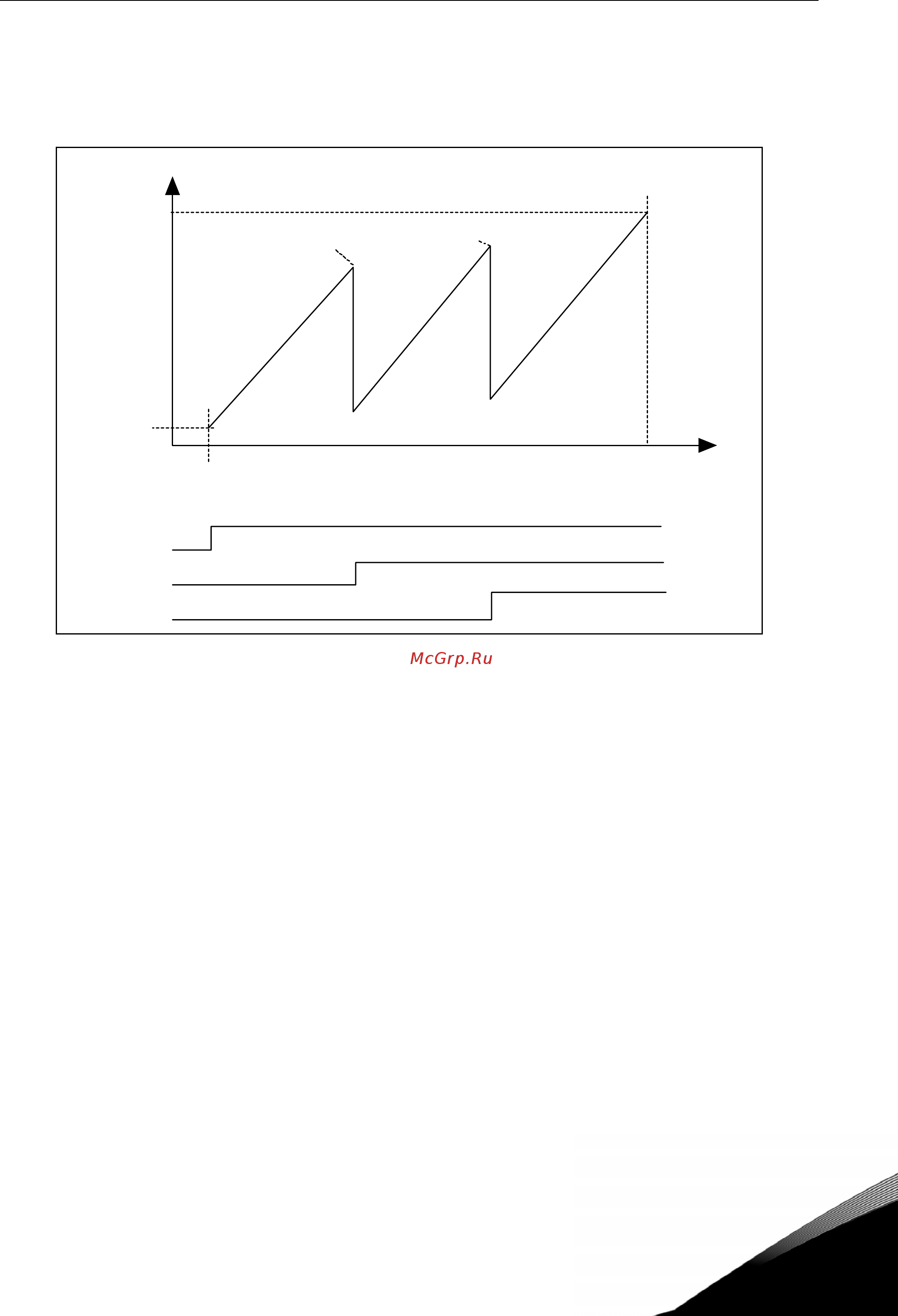

Рисунок 8-58. Пример одного привода с переменной скоростью и двух
вспомогательных приводов с обходом ПИД-регулятора
1021 Analogue input selection for input pressure measurement 7 (2.9.17)
1022 Input pressure high limit 7 (2.9.18)
1023 Input pressure low limit 7 (2.9.19)
1024 Output pressure drop value 7 (2.9.20)
На повысительных станциях может возникнуть необходимость снизить выходное
давление при падении входном давления ниже установленного предела.
Результаты измерений входного давления подаются на аналоговый выход,
задаваемый параметром ID1021 (рис. 8-59).
NX12k91
Мин.
частота
(пар. ID101)
Мин. фактическое
значение
Выходная частота
Фактическое
значение
Макс. фактическое
значение
Частота пуска вспом.
привода 1 (пар. ID1002)
Макс.
частота
(пар. ID102)
Частота остановки вспом.
привода 1 (пар. ID1003)
Частота остановки вспом.
привода 2 (пар. ID1005)
Управление
Пуском/
Остановом ПЧ
Вспом. привод 1
Останов
Пуск
Останов
Пуск
Останов
Пуск
Частота пуска вспом.
привода 2 (пар. ID1004)
Вспом. привод 2
