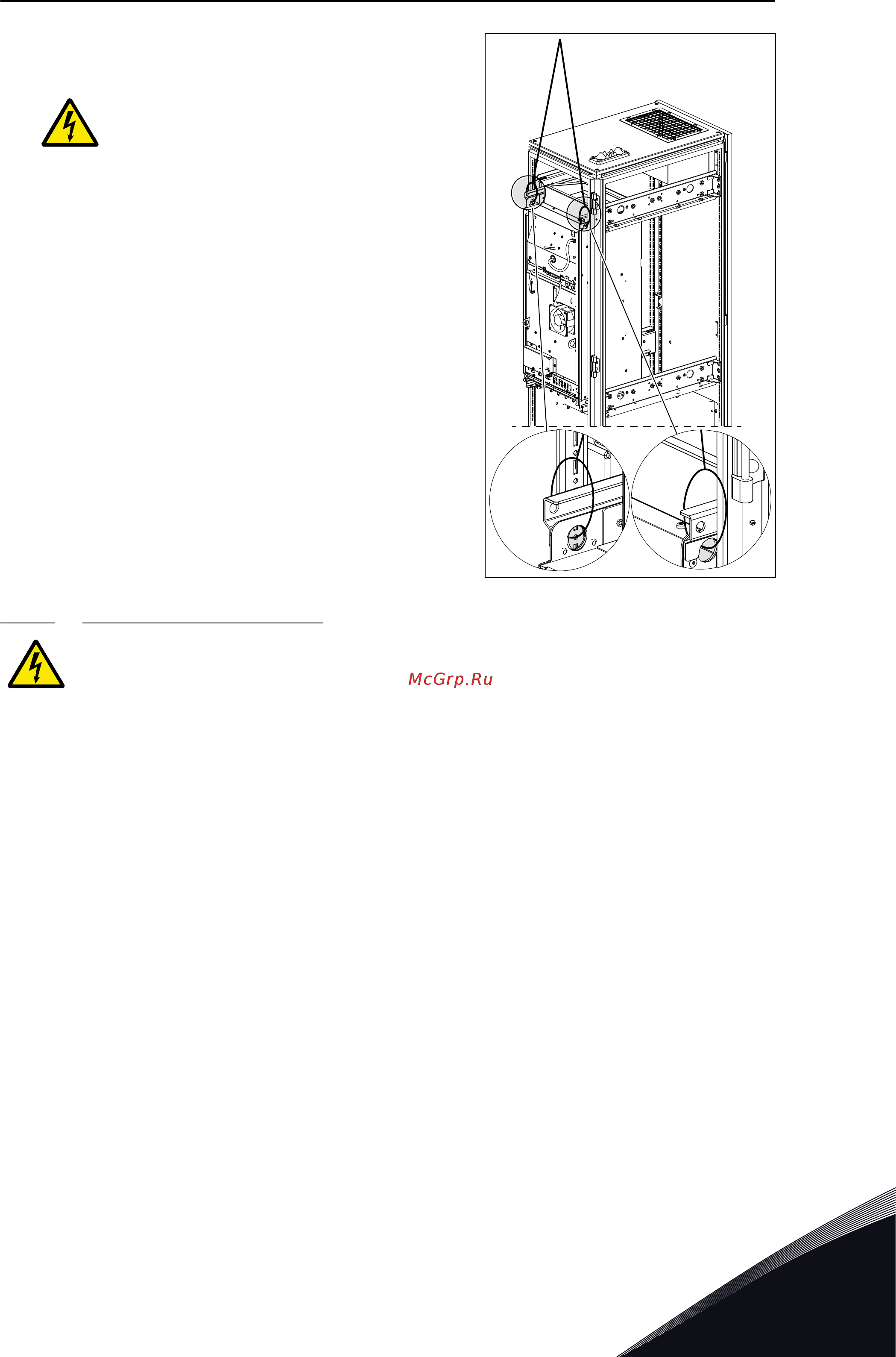

6 Вставьте подъемные крюки в передние
монтажные отверстия и приподнимите блок
питания из шкафа.
ПРЕДУПРЕЖДЕНИЕ!
Убедитесь, что подъемные кабели
натянуты и проявляйте осторожность при
подъеме блока питания. Если блок
питания слетит с рельс шкафа и (или)
будет бесконтрольно расшатываться в
стороны, это может привести к травмам
персонала и (или) повреждению
оборудования.
7.6.4.2 Замена блока питания, MR9
ПРЕДУПРЕЖДЕНИЕ!
Перед выполнением работ по замене блока питания убедитесь, что в шкаф не
подается входное напряжение. Выключите напряжение на источнике питания.
Выполнение работ по замене блока питания при подаче напряжения в шкаф
может привести к травмам или смерти.
1 Снимите защитные крышки привода.
2 Отключите все кабели питания в нижней части
блока питания.
ВВОД В ЭКСПЛУАТАЦИЮ И ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКЦИИ VACON · 105
