![Vacon VACON0100-3L-0087-5-FLOW+IP54 [92/136] Электромагнитная перемычка в mr9](/img/pdf.png)
Vacon VACON0100-3L-0087-5-FLOW+IP54 [92/136] Электромагнитная перемычка в mr9
![Vacon VACON0100-3L-0087-5-FLOW+IP54 [92/136] Электромагнитная перемычка в mr9](/views2/1564324/page92/bg5c.png)

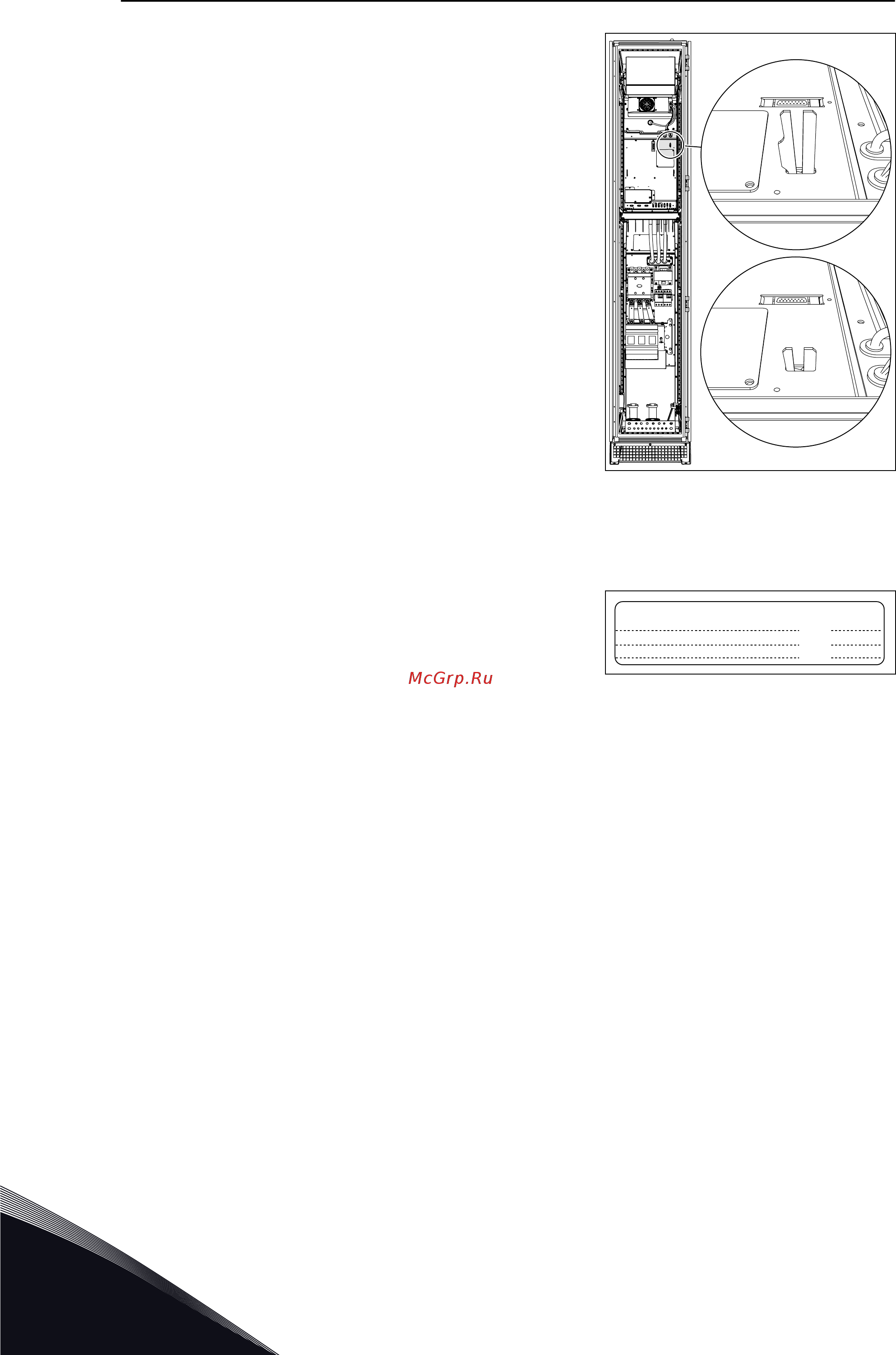

4 Найдите заземляющий рычаг и нажмите его
вниз.
A
B
A. Заземляющий рычаг поднят
B. Заземляющий рычаг опущен
(уровень C3)
5 После внесения изменений напишите на
этикетке внесения изменений «Изменен уровень
электромагнитных помех» и укажите дату. Если
этикетка еще не установлена, закрепите ее на
приводе возле паспортной таблички.
Product modified
Date:
Date:
Date:
7.5.2 ЭЛЕКТРОМАГНИТНАЯ ПЕРЕМЫЧКА В MR9
Для преобразователя частоты измените уровень защиты от электромагнитных помех с C3
на C4.
ЭЛЕКТРОМАГНИТНАЯ ПЕРЕМЫЧКА 1
1 Снимите крышки преобразователя частоты.
VACON · 92 ВВОД В ЭКСПЛУАТАЦИЮ И ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКЦИИ
7
TEL. +358 (0)201 2121 · FAX +358 (0)201 212 205
