5.4 МОНТАЖ КАБЕЛЕЙ ДЛЯ MR8–MR12
A
B
D
E
F
G
H
I
J
K
L
M
N
C
P
O

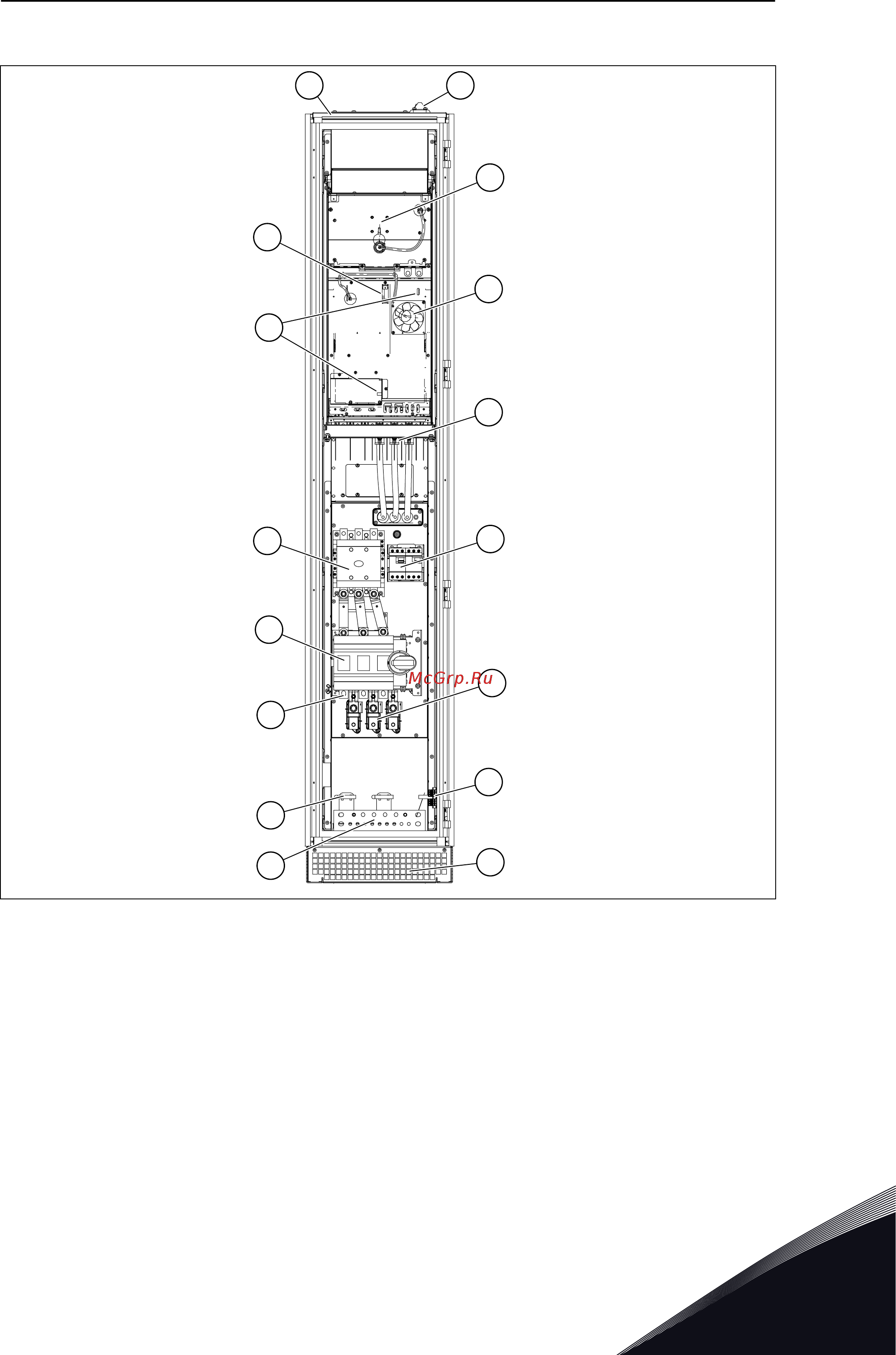

Рис. 33: Внутренняя прокладка MR8, без защитных крышек
A. Сетка выходного вентиляционного
отверстия
B. Управляющий разъем блока питания
C. Электромагнитные перемычки
D. Дополнительный контактор
E. Дополнительный главный
выключатель и предохранители
F. Клеммы кабелей электросети
G. 360-градусное заземление
H. Шина PE
I. Сетка входного вентиляционного
отверстия
J. Клеммы для дополнительного
оборудования +CAPU
K. Клеммы кабелей двигателя с
дополнительным фильтром помех
общего вида и (или) фильтром du/dt
L. Дополнительное оборудование CAPT и
CPIF
СОЕДИНЕНИЯ КАБЕЛЕЙ ПИТАНИЯ VACON · 69
24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM
5
