Vacon VACON0100-3L-0087-5-FLOW+IP54 [50/136] Сечения кабелей и размеры предохранителей iec
![Vacon VACON0100-3L-0087-5-FLOW+IP54 [50/136] Сечения кабелей и размеры предохранителей iec](/views2/1564324/page50/bg32.png)
E. Симметричное подключение
двигателя. Кабели между блоком
питания и общей точкой соединения
должны иметь одинаковую длину.
Минимальная длина кабелей двигателя между блоком питания и общей точкой
соединения составляет 10 м. При использовании фильтра du/dt кабели могут иметь длину
менее 10 метров.
A
Y
D
Y
M

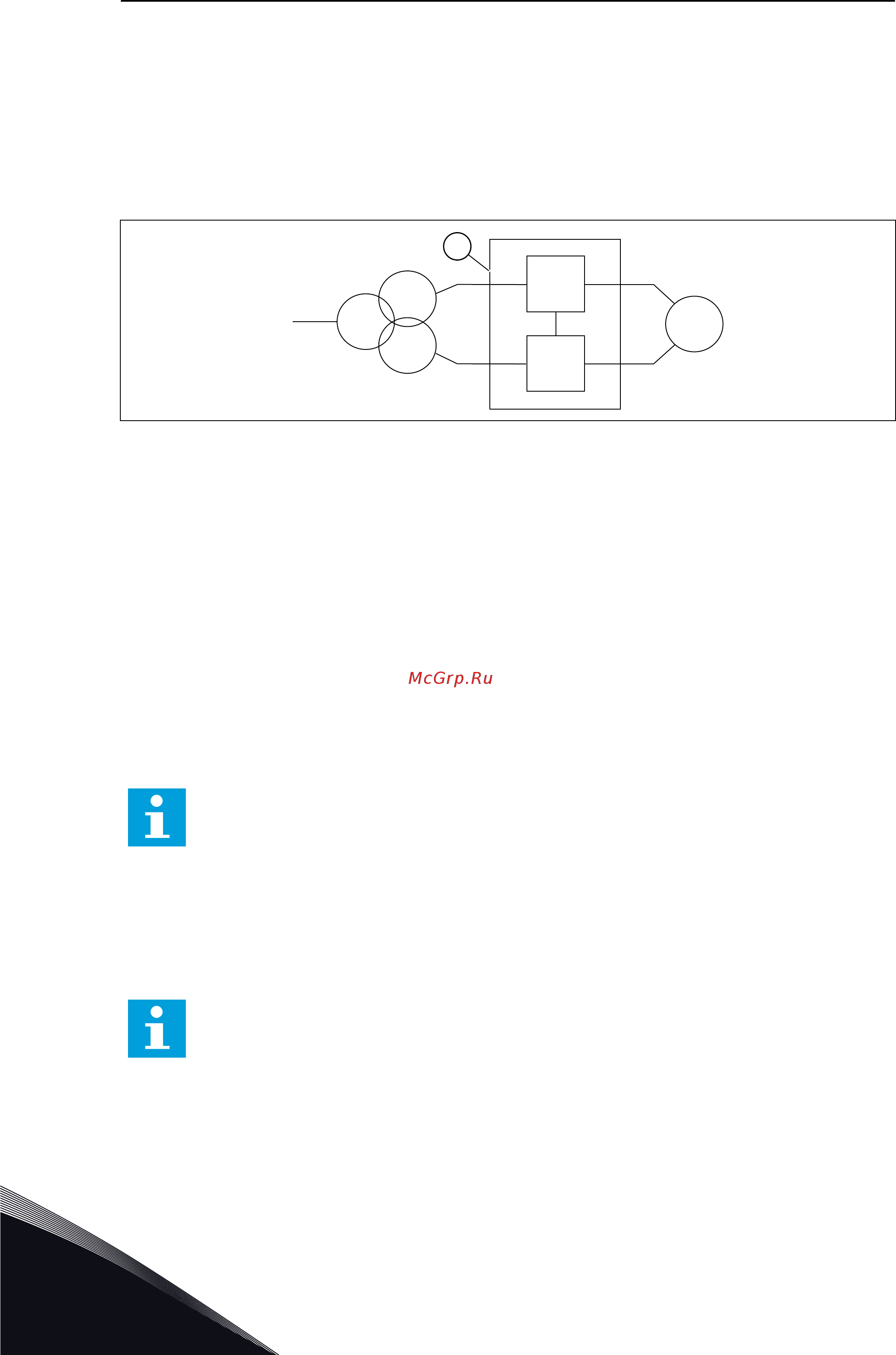

Рис. 28: 12-импульсная работа MR12
A. Привод MR12
C MR12 можно использовать 12-импульсное подключение для снижения уровня
гармонических колебаний со стороны питания привода. При 12-импульсном
подключении параллельные приводы подсоединяются к вторичным обмоткам
трансформатора, которые имеют 30-градусный сдвиг по фазе.
5.1.2 СЕЧЕНИЯ КАБЕЛЕЙ И РАЗМЕРЫ ПРЕДОХРАНИТЕЛЕЙ, IEC
В качестве предохранителей сети электроснабжения (-F1) рекомендуется использовать
предохранители типа gG/gL (IEC 60269-1). Следует использовать предохранители с
достаточным номинальным напряжением в соответствии с напряжением сети
электроснабжения. Не используйте предохранители с номиналом выше рекомендуемого
в Табл. 8. Предохранители подбираются исключительно для защиты от коротких
замыканий.
ПРИМЕЧАНИЕ!
Защиту от перегрузки по току для параллельных кабелей необходимо
обеспечивать с помощью отдельных предохранителей.
Убедитесь, что время срабатывания предохранителя меньше 0,4 секунды. Время
срабатывания должно соответствовать типу предохранителя и импедансу цепи питания.
В таблице также показаны стандартные симметрично экранированные типы медных и
алюминиевых кабелей, которые можно использовать с преобразователем частоты.
ПРИМЕЧАНИЕ!
Размеры кабелей электросети и предохранителей подходят для кабелей длиной
100 м, с силой тока в сети электроснабжения I
K
= 20 кА.
VACON · 50 СОЕДИНЕНИЯ КАБЕЛЕЙ ПИТАНИЯ
