Vacon VACON0100-3L-0087-5-FLOW+IP54 [84/136] Подключение к шине fieldbus с использованием кабеля rs485
![Vacon VACON0100-3L-0087-5-FLOW+IP54 [84/136] Подключение к шине fieldbus с использованием кабеля rs485](/views2/1564324/page84/bg54.png)
2 Установите крышку на заднюю часть привода.
Расстояние между кабелем Ethernet и кабелем
двигателя должно быть не менее 30 см.
Более подробные сведения см. в руководстве по монтажу используемой шины fieldbus.

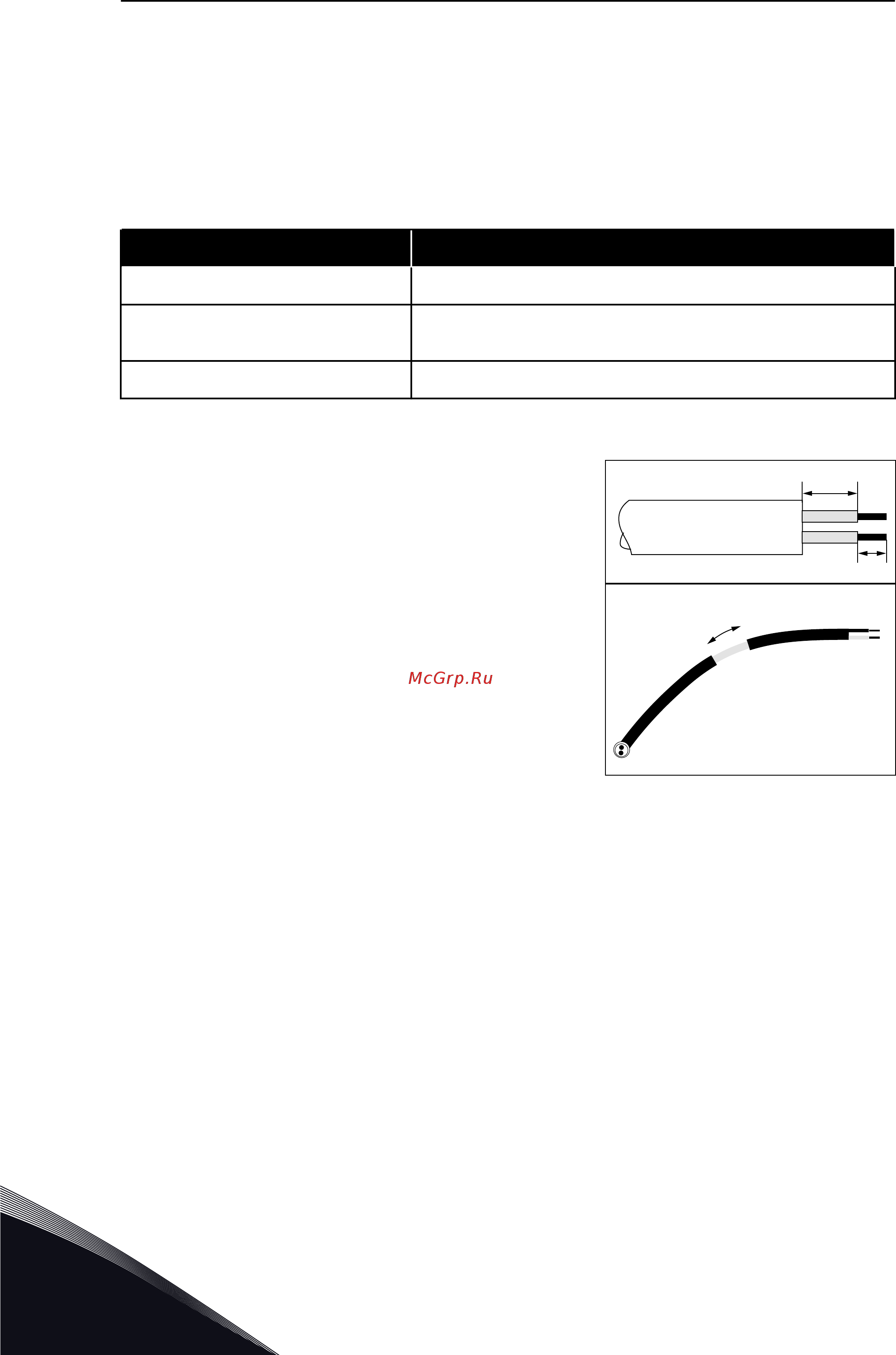

6.2.2 ПОДКЛЮЧЕНИЕ К ШИНЕ FIELDBUS С ИСПОЛЬЗОВАНИЕМ КАБЕЛЯ RS485
Табл. 23: Данные кабеля RS485
Компонент Описание
Тип разъема 2,5 мм
2
Тип кабеля STP (экранированная витая пара), тип Belden 9841 или аналогич-
ный
Длина кабеля В соответствии с шиной fieldbus. См. руководство к шине fieldbus.
КАБЕЛИ RS485
1 Обрежьте серый экран с кабеля RS485 на участке
длиной приблизительно 15 мм. Выполните эту
операцию для 2 кабелей шины fieldbus.
a)
Зачистите кабели примерно на 5 мм, чтобы
вставить их в клеммы. Длина участков
кабелей между шиной и клеммной колодкой
не должна превышать 10 мм.
b)
Зачистите кабель на таком расстоянии от
клемм, чтобы можно было прикрепить его к
корпусу кабельным зажимом кабеля
управления. Зачищайте кабель на длину не
более 15 мм. Не удаляйте алюминиевый
экран кабеля!
10
5
15 mm
VACON · 84 ОТСЕК УПРАВЛЕНИЯ
6
TEL. +358 (0)201 2121 · FAX +358 (0)201 212 205
