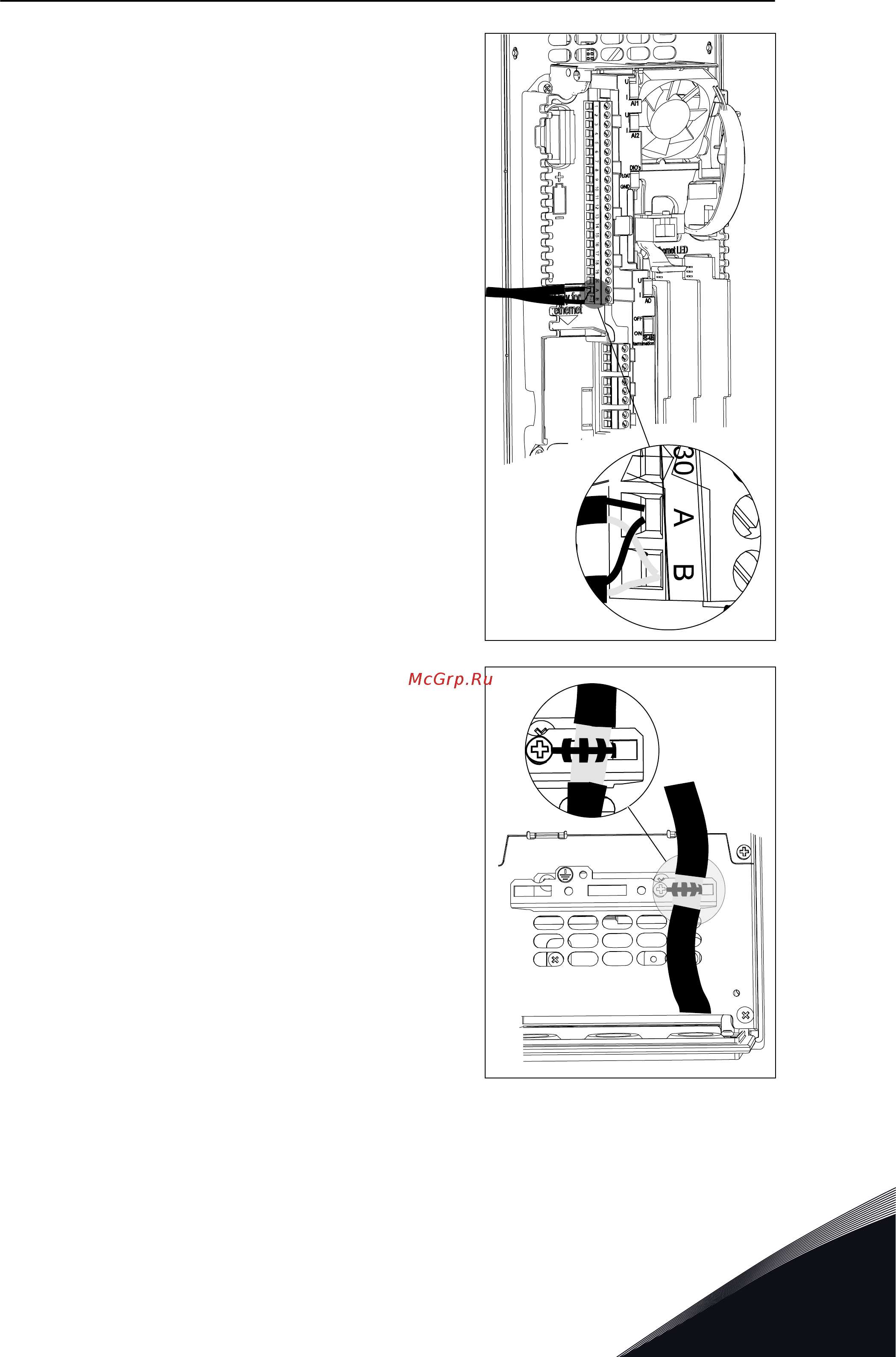

2 Подключите кабель к стандартной плате ввода/
вывода на приводе (клеммы A и B).
•
A = отрицательная клемма
•
B = положительная клемма
3 Подключите экран кабеля к корпусу привода с
помощью кабельного зажима кабеля управления,
чтобы обеспечить надежное заземление.
