ЗАМЕНА ФИЛЬТРА В ДВЕРЦЕ ШКАФА

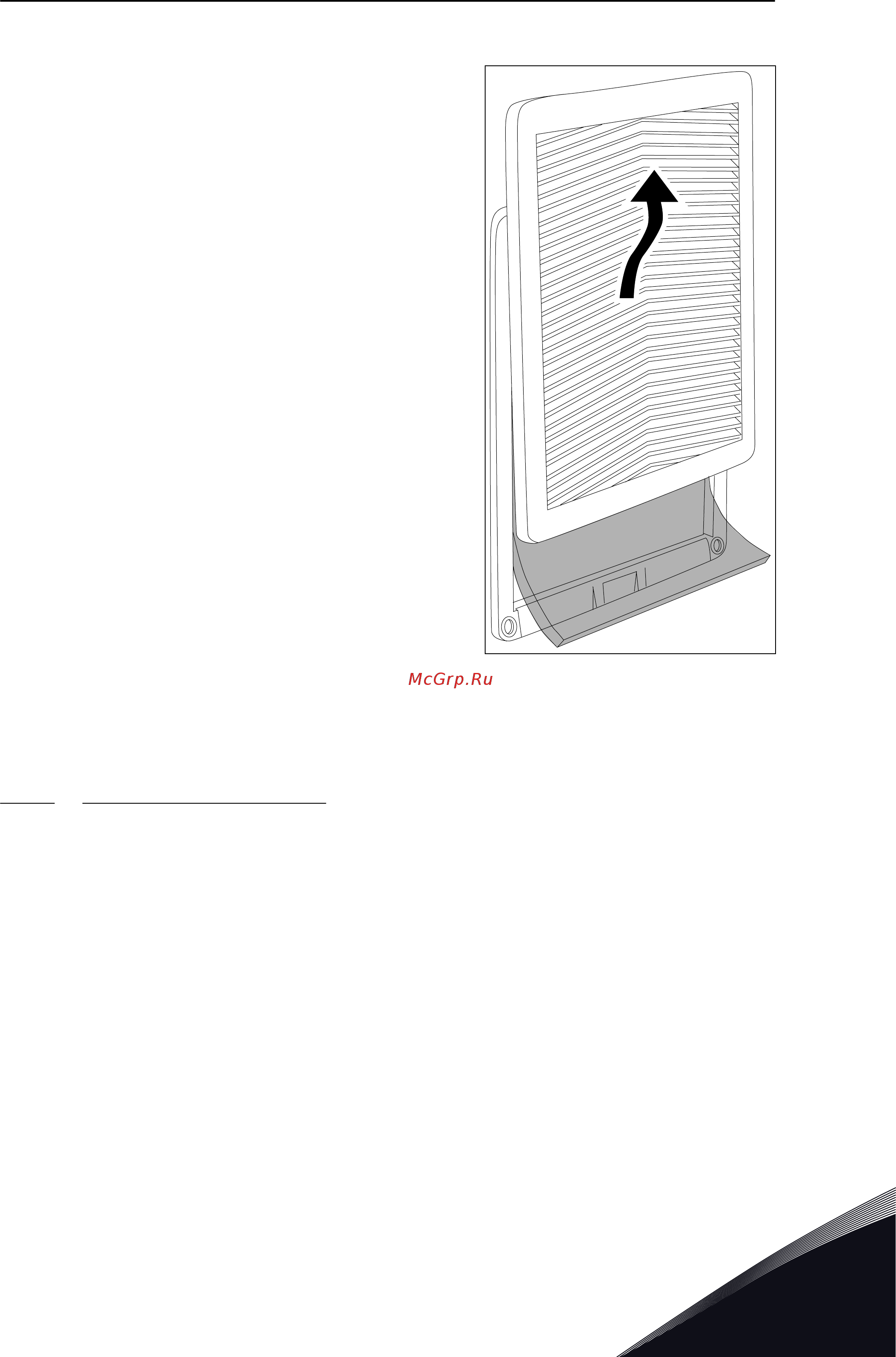

1 Чтобы снять крышку фильтра, потяните ее на
себя и вверх.
2 Очистите или замените фильтр.
3 Установите крышку обратно на фильтр.
7.6.3 ЗАМЕНА ВЕНТИЛЯТОРОВ ПРЕОБРАЗОВАТЕЛЯ ЧАСТОТЫ
7.6.3.1 Замена вентиляторов в MR8
Ниже приведены указания по замене вентиляторов привода.
ЗАМЕНА БЛОКА ПИТАНИЯ ВЕНТИЛЯТОРА, MR8
1 Снимите крышку преобразователя частоты.
ВВОД В ЭКСПЛУАТАЦИЮ И ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКЦИИ VACON · 97
24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM
7
