![Vacon VACON0100-3L-0087-5-FLOW+IP54 [60/136] 20 ка](/img/pdf.png)
Vacon VACON0100-3L-0087-5-FLOW+IP54 [60/136] 20 ка
![Vacon VACON0100-3L-0087-5-FLOW+IP54 [60/136] 20 ка](/views2/1564324/page60/bg3c.png)
ПРИМЕЧАНИЕ!
Размеры кабелей электросети и предохранителей подходят для кабелей длиной
100 м, с силой тока в сети электроснабжения I
K
= 20 кА.
B
A
33 3
3
3
-F1
3
-FC1 -TA1-T1

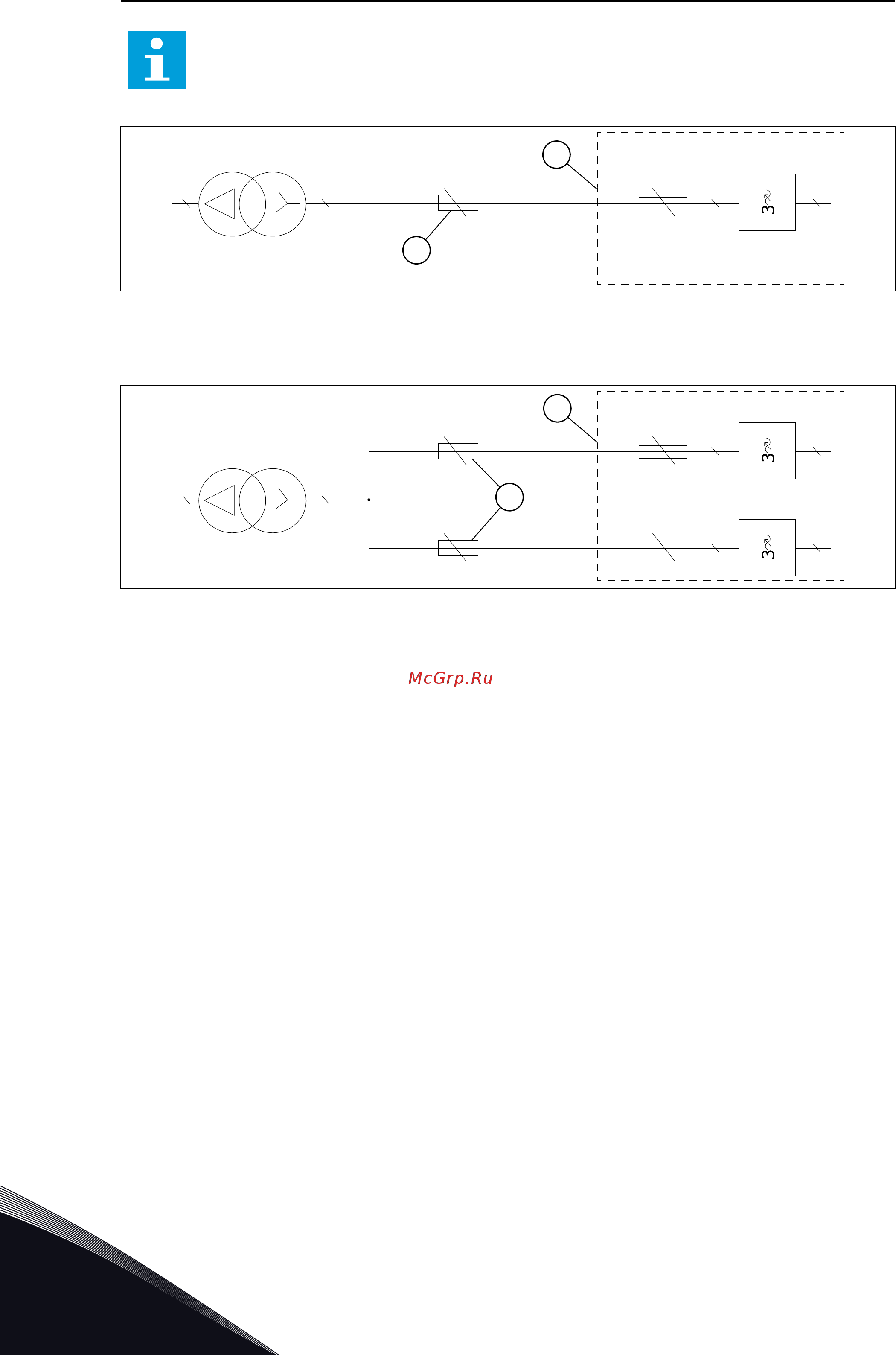

Рис. 31: Расположение предохранителей, MR8–MR10
A. Предохранители сети
электроснабжения
B. Шкаф
B
A
3
3 3
3
3
-F1
3
-FC1.1 -TA1.1
3
3
3
-F1
3
-FC1.2 -TA1.2
-T
Рис. 32: Расположение предохранителей, MR12
A. Предохранители сети
электроснабжения
B. Шкаф
Размеры кабелей в Табл. 14 и Табл. 15 соответствуют UL61800-5-1 и национальным
правилам эксплуатации и обслуживания электрических установок согласно таблице
310.15(B)(16). Значения в этих таблицах рассчитаны с учетом корректирующих факторов
для температуры окружающего возраста 40 °C и использования кабелей
преобразователя частоты с минимальной степенью изоляции 90 °C. См. местные или
муниципальные нормативы в отношении дополнительных требований по размерам.
Сертификат UL действует при входном напряжении до 600 В.
VACON · 60 СОЕДИНЕНИЯ КАБЕЛЕЙ ПИТАНИЯ
5
TEL. +358 (0)201 2121 · FAX +358 (0)201 212 205
