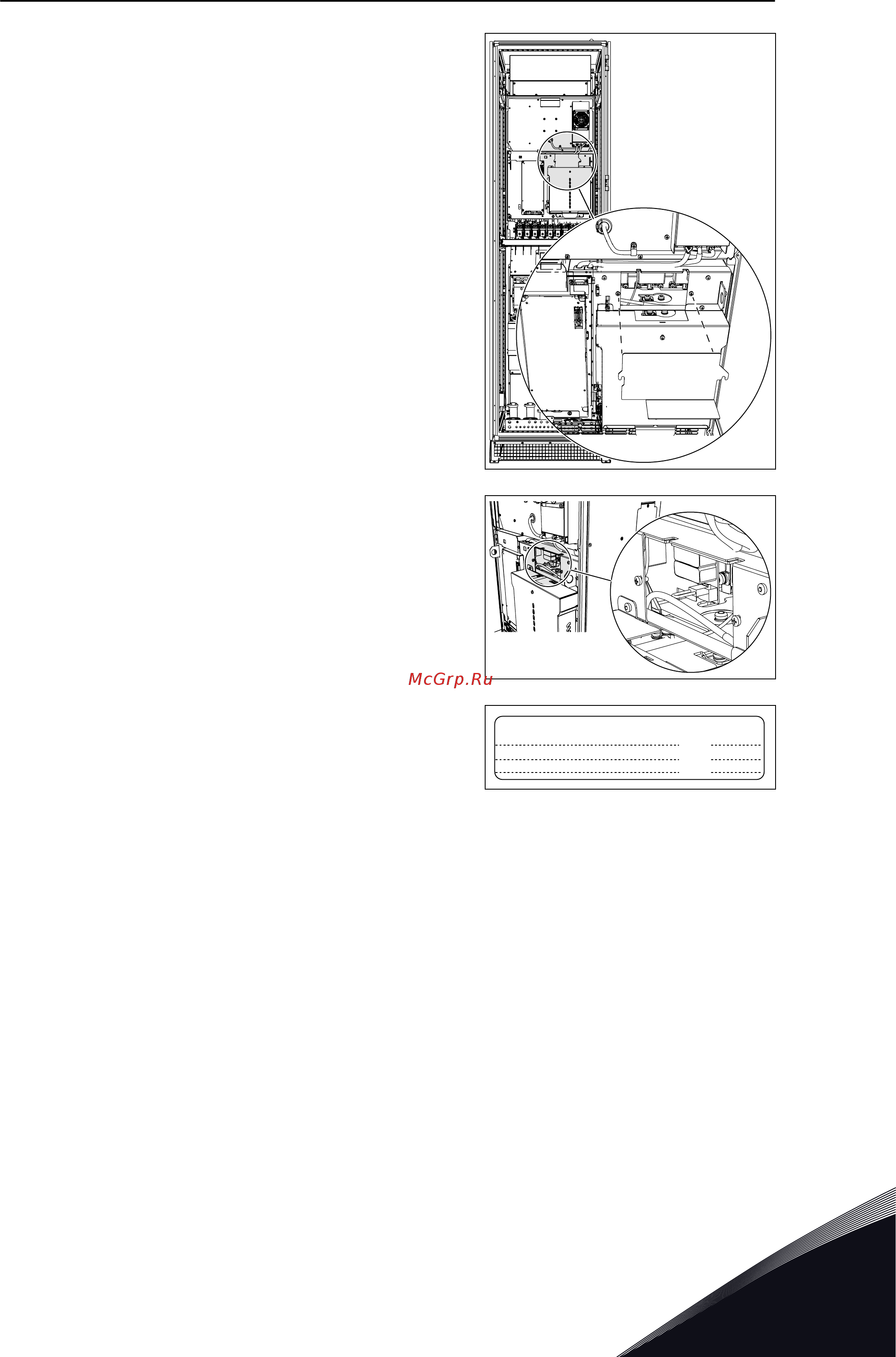

2 Выверните винты кожуха и снимите его.
3 Снимите электромагнитную перемычку.
4 В случае изменения уровня электромагнитных
помех напишите на этикетке внесения
изменений «Изменен уровень электромагнитных
помех» и укажите дату. Если этикетка еще не
установлена, закрепите ее на приводе возле
паспортной таблички.
Product modified
Date:
Date:
Date:
ЭЛЕКТРОМАГНИТНЫЕ ПЕРЕМЫЧКИ 2 И 3
1 Снимите крышку расширительной коробки,
защитный щиток и плату ввода/вывода с платой
втулок ввода/вывода.
ВВОД В ЭКСПЛУАТАЦИЮ И ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКЦИИ VACON · 93
