Корпус для MR12 рассчитан установку двух блоков питания, каждый из которых оснащен
тормозным прерывателем. Тормозные прерыватели должны быть оснащены
собственными тормозными резисторами. См. Рис. 36 Внутренняя прокладка MR12, без
защитных крышек.
•
Легкий рабочий цикл при цикличном использовании тормозного резистора (один
импульс LD в течение 120 секунд). Резистор для легкого режима работы
соответствует изменению от нуля до полной мощности в течение 5 секунд.
•
Тяжелый рабочий цикл при цикличном использовании тормозного резистора (один
импульс HD в течение 120 секунд). Резистор для тяжелого режима работы
соответствует торможению с полной мощностью в течение 3 секунд и с уменьшением
мощности до нуля в течение 7 секунд.
A B
P [%]
120
100
80
60
40
20
0
0 1 2 3 4 5 6 7 8 9
t [s]
10

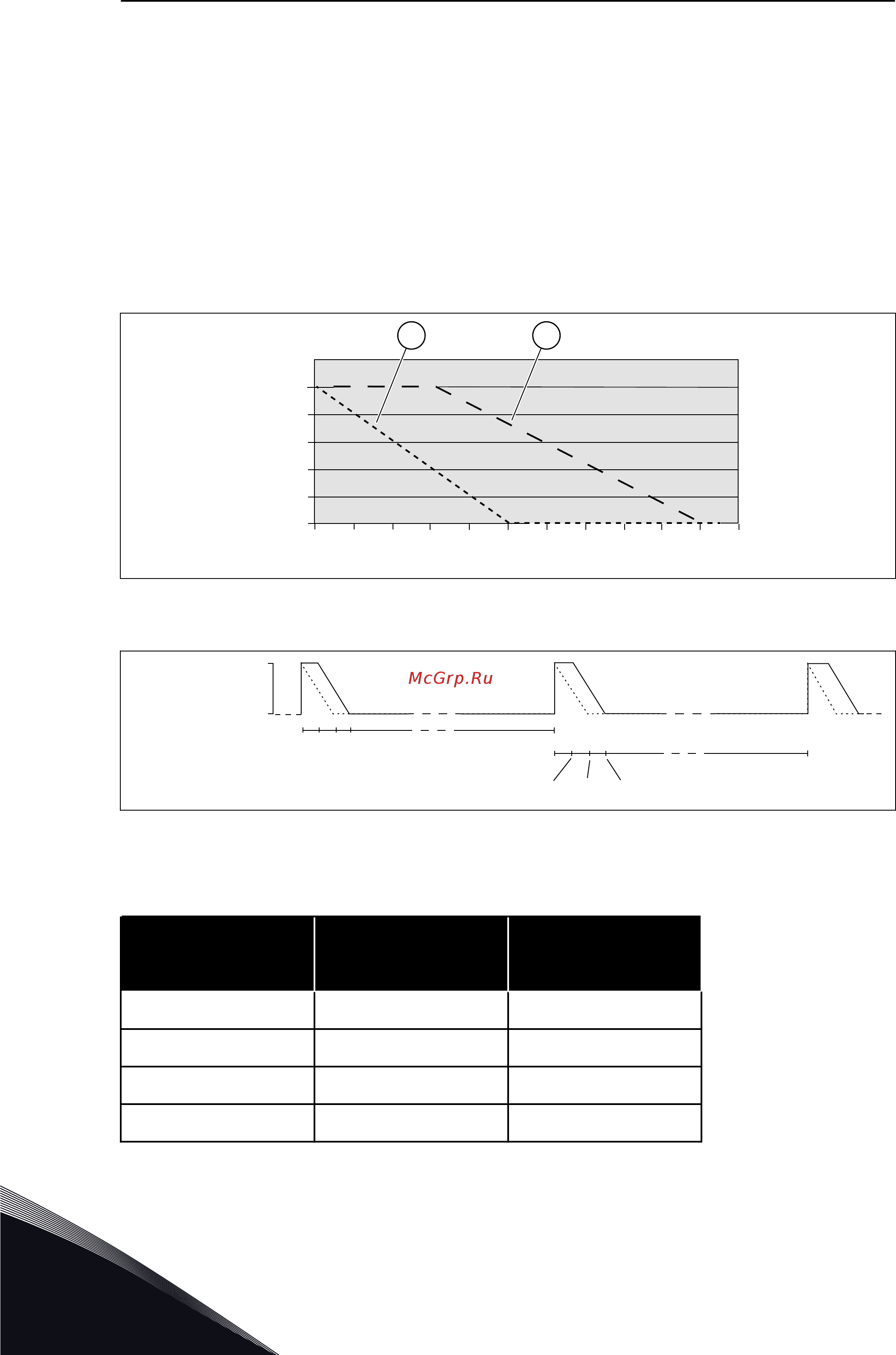

Рис. 42: Импульсы LD и HD
A. Легкий режим
B. Тяжелый режим
0
0
3
5 10
100
P [%]
t [s]
120
240
123 125 130
Рис. 43: Рабочие циклы импульсов LD и HD
Табл. 29: Минимальное сопротивление и мощность торможения,
напряжение сети электроснабжения 380–500 В
Размеры корпуса Минимальное
сопротивление
торможения [Ω]
Мощность торможения*
при напряжении 845 В
пост. тока [кВт]
MR8 6.5 109.9
MR9 3.3 216.4
MR10 1.4 400
MR12 2 x 1,4 ** 800
VACON · 118 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, VACON® 100
