4 Шкаф нельзя устанавливать в
воздухонепроницаемом помещении. Примерно
5–10 % всасываемого воздуха должно поступать с
лицевой стороны.
•
Примерный объем всасываемого воздуха для
MR8 составляет: 0 м
3
, MR9: 10 м
3
, для MR10:
20 м
3
, для MR12: 40 м
3
.
ПРИМЕЧАНИЕ!
В модели MR8 воздух с лицевой стороны
не поступает.
5 Убедитесь в том, что в воздухе отсутствуют
частицы, которые могут забить радиатор.

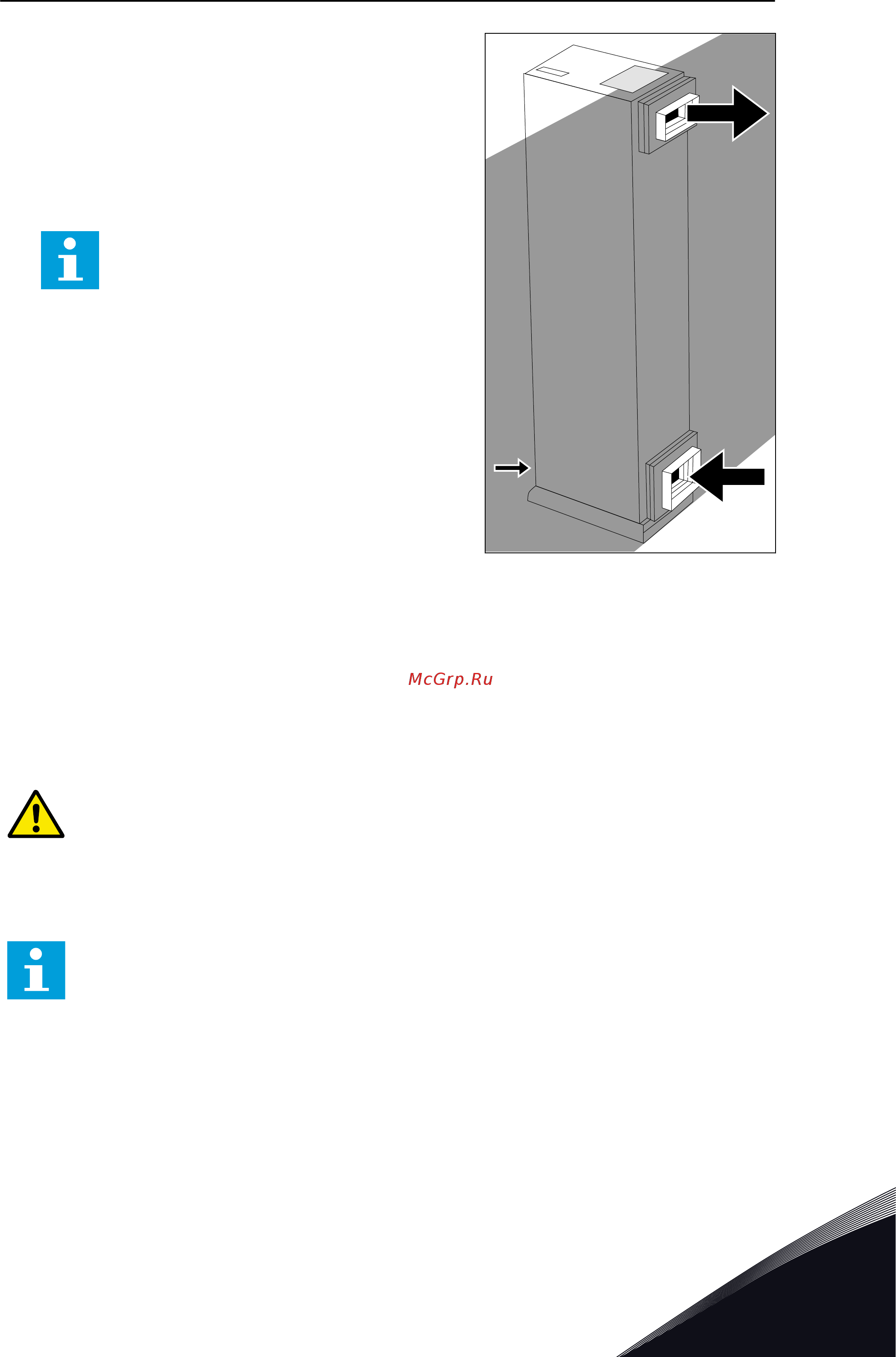

6 Пододвиньте шкаф к стене или присоедините
фланцы адаптера воздуховода к воздуховоду.
•
К другим частям привода можно
присоединять только белый фланец, который
можно увидеть на рисунке.
7 Правильно плотно герметизируйте отверстия.
ОСТОРОЖНО!
При использовании длинных воздуховодов вместе с фланцами адаптера
воздуховода следует использовать вентилятор воздуховода, чтобы избавиться
от обратного давления. Обратное давление следует устранить, так как оно
снижает эффективность работы привода.
ПРИМЕЧАНИЕ!
Высота стандартного основания — 100 мм, но высота дополнительного
основания (+CHPH) составляет 200 мм.
МОНТАЖ VACON · 45
