![Vacon VACON0100-3L-0087-5-FLOW+IP54 Руководство по монтажу приводов закрытого типа онлайн [72/136] 457866](/img/pdf.png)
Vacon VACON0100-3L-0087-5-FLOW+IP54 Руководство по монтажу приводов закрытого типа онлайн [72/136] 457866
![Vacon VACON0100-3L-0087-5-FLOW+IP54 Руководство по монтажу приводов закрытого типа онлайн [72/136] 457866](/views2/1564324/page72/bg48.png)
A
B
D
E
F
G H
I
J
C
L
K

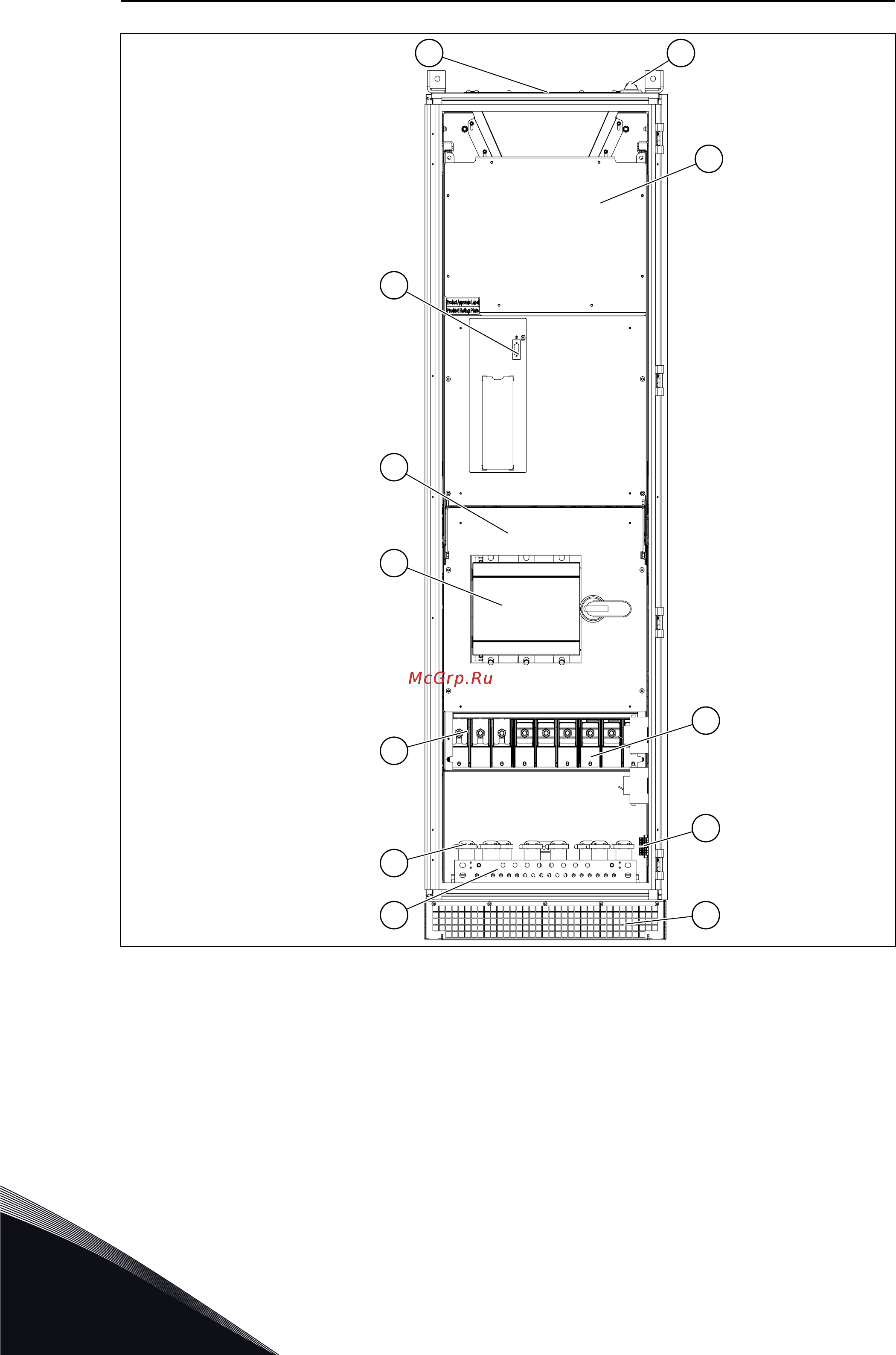

Рис. 35: Внутренняя прокладка MR10, без защитных крышек
A. Сетка выходного вентиляционного
отверстия
B. Управляющий разъем блока питания
C. Электромагнитная перемычка (за
крышками)
D. Дополнительный главный
выключатель и предохранители
E. Клеммы кабелей электросети
F. 360-градусное заземление
G. Шина PE
H. Сетка входного вентиляционного
отверстия
I. Клеммы для дополнительного
оборудования +CAPU
J. Клеммы кабелей двигателя
VACON · 72 СОЕДИНЕНИЯ КАБЕЛЕЙ ПИТАНИЯ
5
TEL. +358 (0)201 2121 · FAX +358 (0)201 212 205
