Функции защиты STO и SS1 vacon • 19
24-hour support +358 (0)201 212 575 • Email: vacon@vacon.com
55

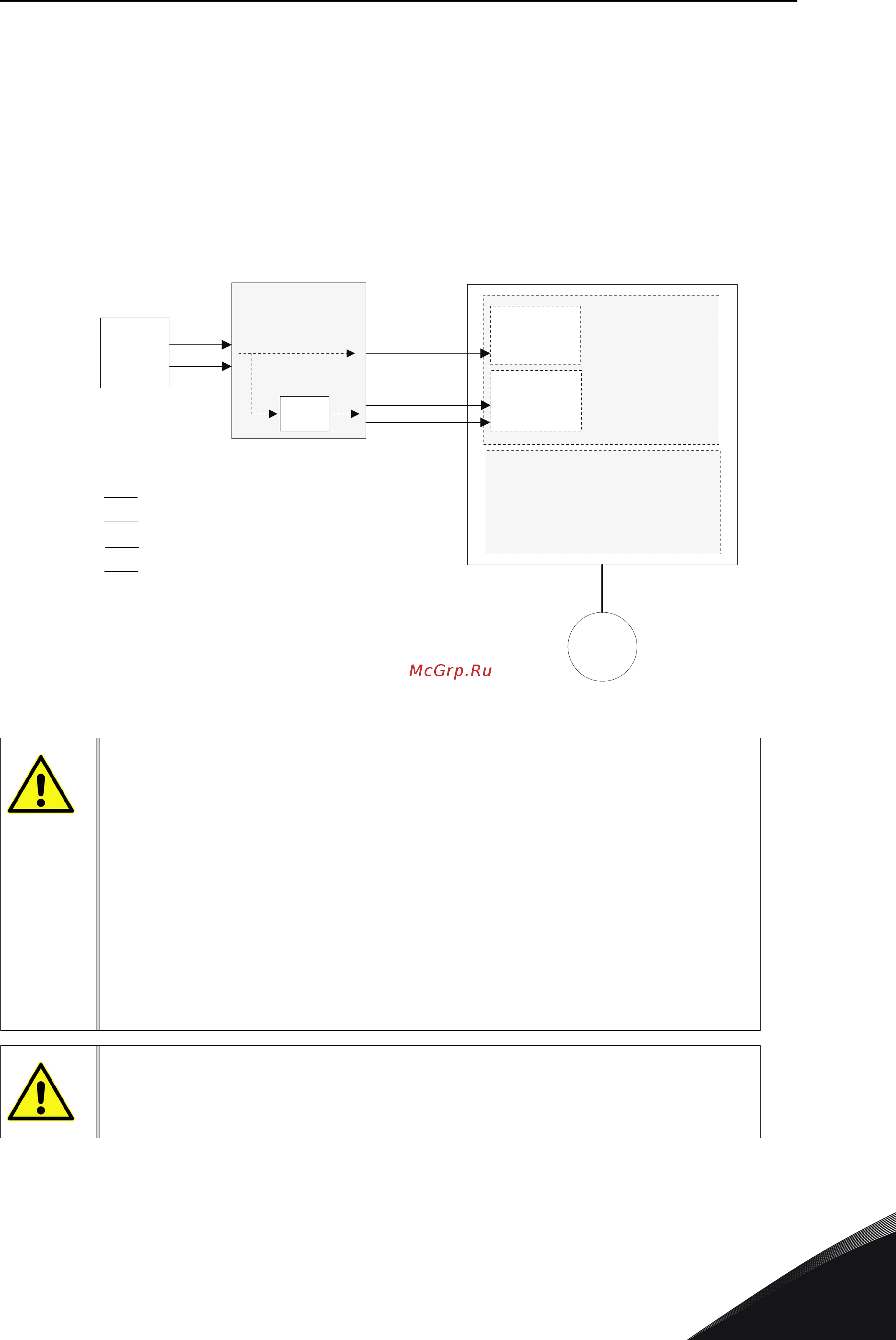

Рис. 8 показывает принцип подключения функции Safe Stop 1 / Безопасный останов 1,
действующей в соответствии с графиком на рис. 6.
• Выходы защитного реле с задержкой подключаются к входам STO.
• Отдельный дискретный выход защитного реле подключается к общему цифровому входу
преобразователя Vacon 100. Общий цифровой вход должен программироваться на
исполнение команды останова привода: запускать функцию останова привода без
задержки (должен быть запрограммирован "останов замедлением") и вызывать
замедление двигателя. Если требуется режим SS1, показанный на рис. 6, необходимо
обеспечить, чтобы при получении сигнала останова происходил останов замедлением.
Ответственность за это несет разработчик системы.
Рис. 8. Принцип подключения функции SS1
Дополнительную информацию о параметрах функции Safe Stop 1 (Безопасный останов 1)
см. в разделе 5.3.4, о схеме проводки для функции Safe Stop 1 (Безопасный останов 1) —
в разделе 5.3.5.
ВНИМАНИЕ! Ответственность за определение и установку задержки защитного
реле несет разработчик и пользователь системы, поскольку она зависит от
технологического процесса/оборудования.
• Эта задержка должна быть больше времени замедления привода*.
Время замедления двигателя зависит от технологического процесса/
оборудования.
•Функция останова привода задается для конкретного технологического
процесса/оборудования. Активация функции SS1 должна вызывать
заданный останов привода. В стандартном приложении Vacon 100 для
этой цели рекомендуется использовать функцию "быстрого останова".
* В случае одиночного останова привод может не остановиться замедлением, а перейти
в режим STO после заданной задержки.
ВНИМАНИЕ! Источник сигналов управления должен устанавливаться
в соответствии с требованиями приложения
M
Останов
с замедлением
STO
11577_ru
Выключ
атель
Защитное
реле с
таймером
Заде
ржка
Контроль NXP
Блок питания
OPTBx
OPTAx
Цифровой вход
OPT-AF
STO кан. 1
STO кан. 2
13006.emf
13006.emf
