136
Как показано на рис. : 0- мертвая зона – частота отрицательная
5В-мертвая зона—5В+мервая зона YCI установленная частота = 0
5В+ мертвая зона— 10В частота положительная
F7.13
ввод максимального
импульса PULSE
(ИМПУЛЬС)
диапазон: 0.01 -20.0K 10.0K
F7.14 обеспечение
минимального импульса
PULSE (ИМПУЛЬС)
диапазон: 0.0-F7.16 0.0K
F7.15 Соответствующая частота
для обеспечения мин. PULSE
(Импульса)
диапазон: 0.00—верхняя
предельная частота
0.00Hz
F7.16 обеспечение макс. PULSE
(ИМПУЛЬСА)
диапазон: F7.14(обеспечение
мин. PULSE (ИМПУЛЬСА))—
F7.13(ввод макс. импульса)
10.0K
F7.17 Соответствующая частота для
обеспечения макс. PULSE
(ИМПУЛЬСА)
диапазон: 0.00—верхняя
предельная частота
50.00Hz
F2.00 устанавливает временную константу фильтрования аналогового канала, для фильтрования
входного сигнала, чем протяженнее время фильтрации, тем выше помехоустойчивость, однако
скорость срабатывания уменьшается; чем короче время фильтрования, тем быстрее срабатывания
инвертора, однако помехоустойчивость ослабевает.
(1) положительная характеристика (2) отрицательная характеристика
Aмин: мин. обеспечение fмин: соответствующая частота для мин. обеспечения
Aмакс: макс. обеспечение fмакс: соответствующая частота для макс. Обеспечения

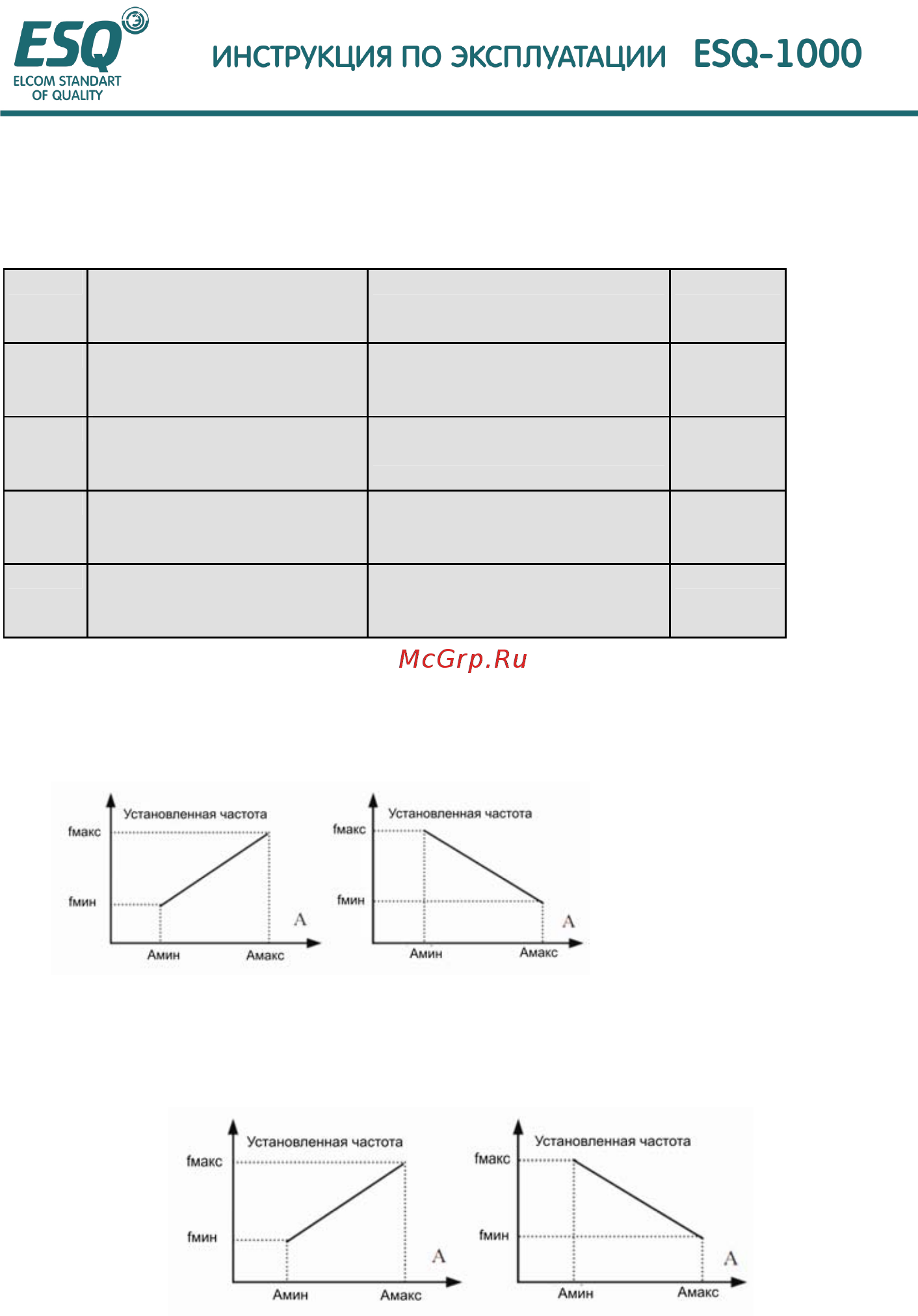

Ниже представлена кривая отношения CCI и установленной частоты
(1) положительная характеристика (2) отрицательная характеристика
