137
Aмин: мин. обеспечение fмин: соответствующая частота для мин. обеспечения
Aмакс: макс. обеспечение fмакс: соответствующая частота для макс. обеспечения

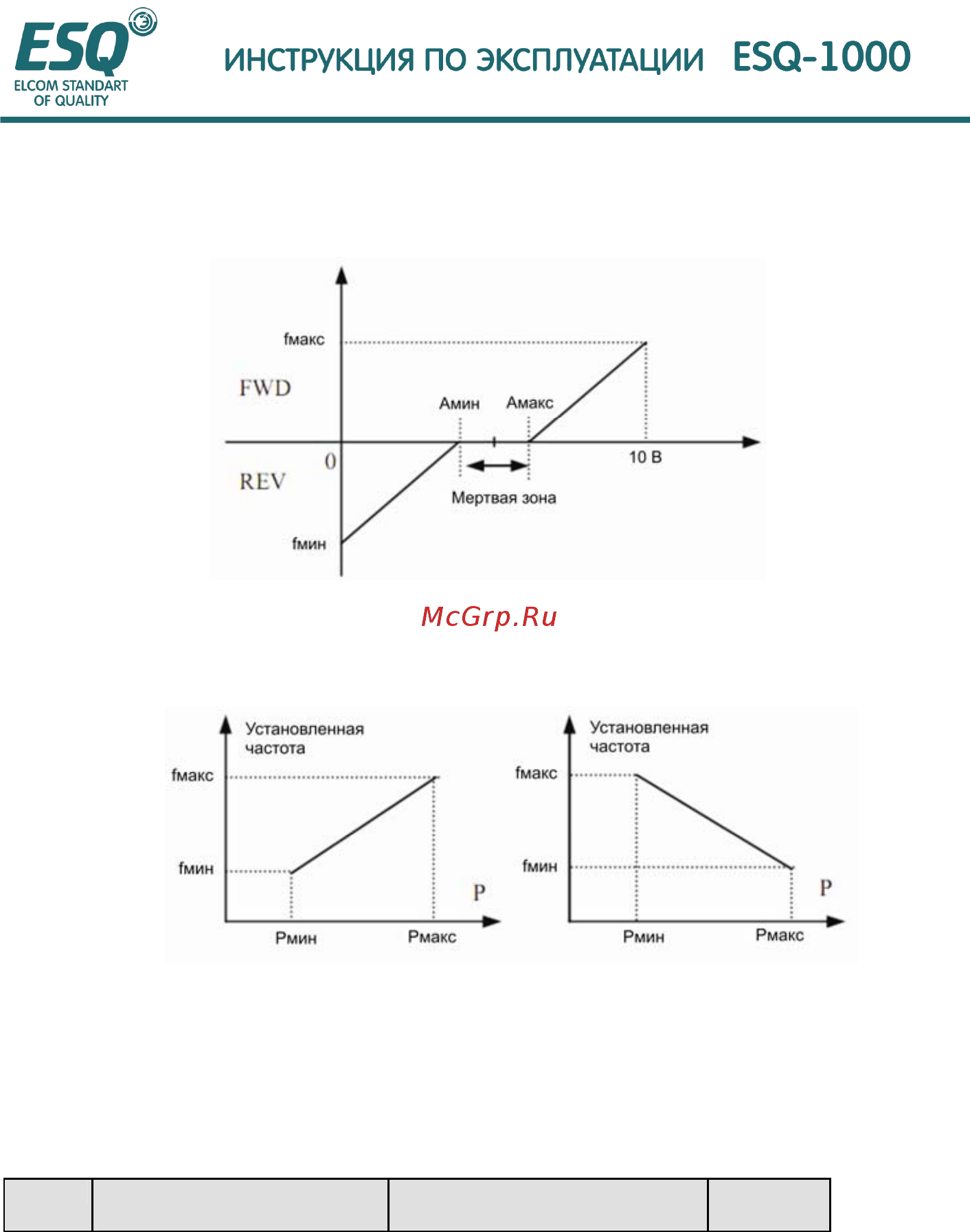

Ниже представлена кривая отношения YCI и установленной частоты :
A: обеспечение YCI
Амин.: мин. обеспечение fмин.: Соответствующая частота для мин. обеспечения
Амакс.: макс. обеспечение fмакс.: Соответствующая частота для макс. обеспечения
Ниже представлена кривая отношения PULSE (ИМПУЛЬСА) и установленной частоты:
P: обеспечение PULSE (ИМПУЛЬСА)
Pмин. мин. обеспечение fмин.: Соответствующая частота для мин. обеспечения
Р макс. макс. обеспечение fмакс.: Соответствующая частота для макс. Обеспечения
6.9. Группа функциональных параметров управления двигателем и вектором: F8
F8.00 Установка режима
управления
диапазон: 0, 1 0
0: Управление V/F (Напряж./Частот.)
Пожалуйста, выберите режим управления V/F (Напряж./Частотой) , если вам требуется один
инвертор для приведения в действие более одного двигателя.
1: векторное управление
5В
