161

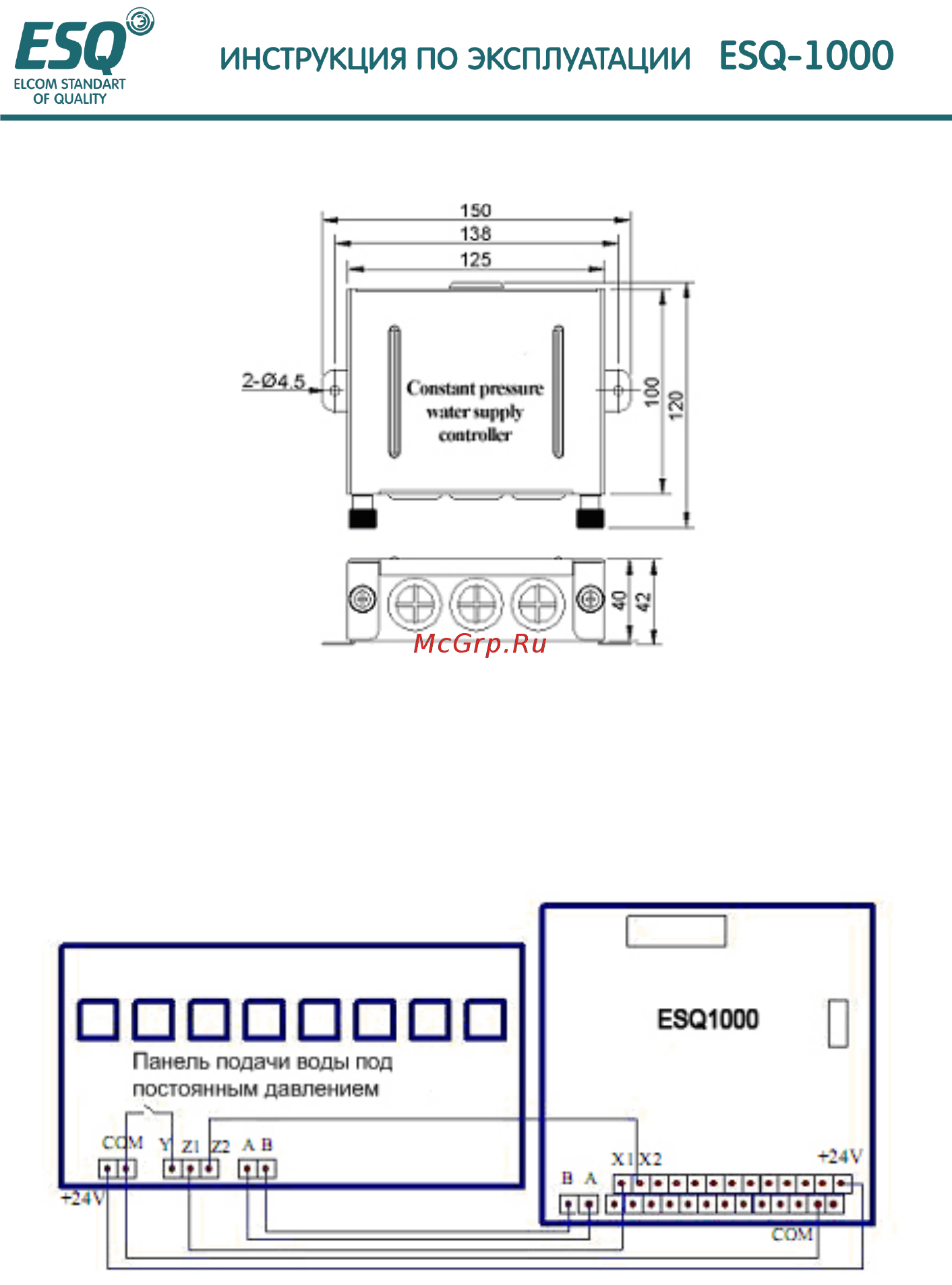

10.6.2. Наружные размеры
10.6.3. Соединение между контроллером подачи воды под постоянным
давлением и инвертором
(1) вынос наружу
Для инвертора мощностью ниже 11 КВт, установите контроллер подачи воды под постоянным
давлением вне инвертора. Контроллер подачи воды под постоянным давлением соединен с инвертором
кабелями, как показано на Рис. 10-7:
Рис. 10-7 соединение между контроллером подачи воды под постоянным давлением и
инвертором.
