Объяснение клемм:

Клеммы панели подачи воды под постоянным давлением предназначены для получения и

отправки информации через интерфейс RS485, Z1 - это клемма вывода сигнала чрезмерного

давления, когда число насосов увеличивается, Z2 – это клемма вывода сигнала падения давления при

уменьшении числа насосов, Y – это входная клемма сигнала управления пожарным насосом, +24V,

COM - это соответственно клемма ввода питания и клемма заземления панели.

(2) встроенный

Для инвертора мощностью 11 КВт и выше, установите контроллер подачи воды под постоянным

давлением внутри инвертора. Возьмите панель подачи воды из контроллера подачи воды под постоянным

давлением и закрепите ее на инверторе (местоположение показано на Рис. 10-8) с помощью болтов и винтов.

Соедините панель подачи воды с инвертором с помощью 8-штырькового разъема и с контактором с

помощью кабеля управления, проходящего через отверстие для кабеля.

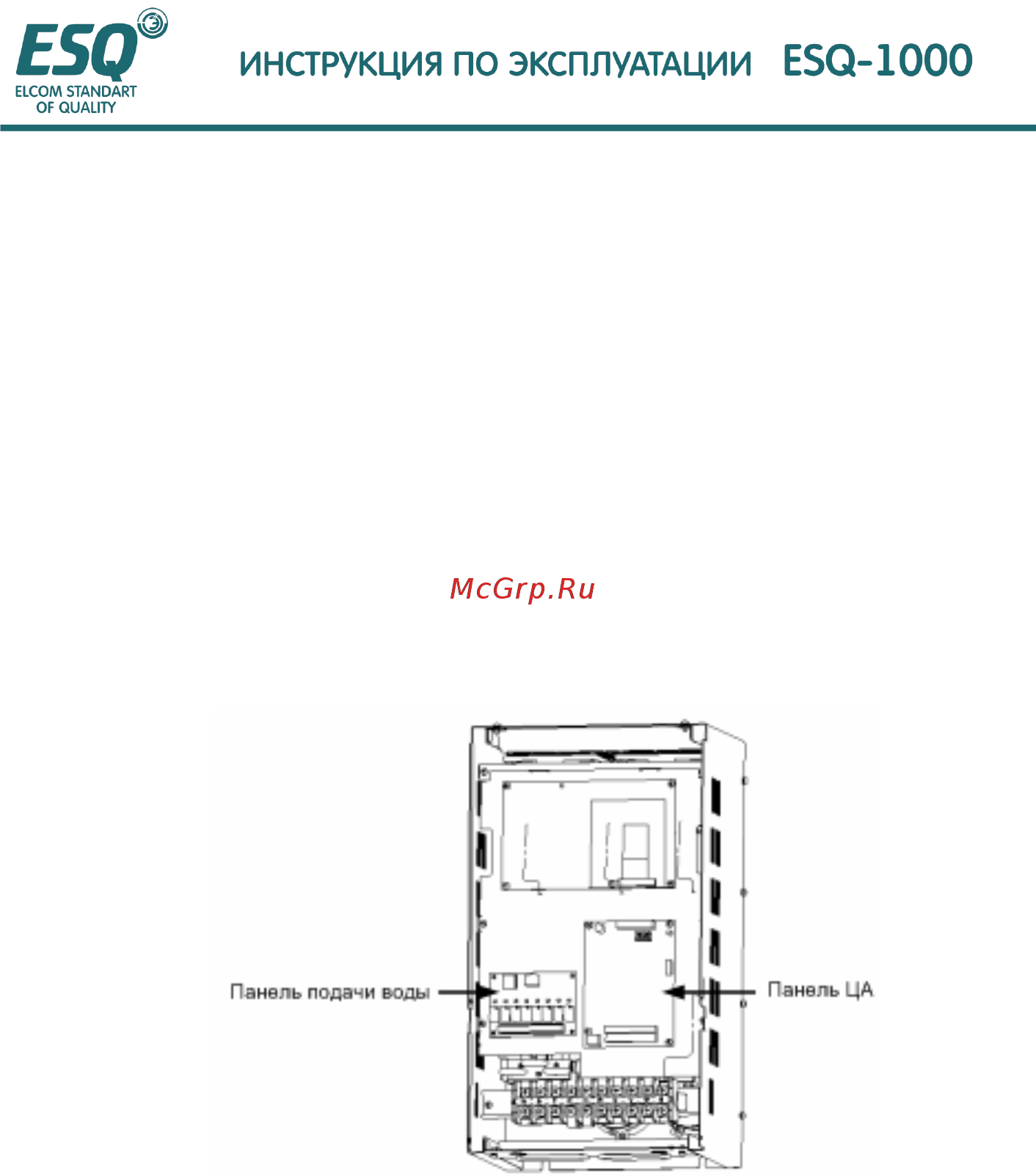

Рис. 10-8 соединение между контроллером подачи воды (встроенный) и инвертором

10.6.4. Система управления подачей воды под постоянным давлением и ее

режим

(1) варьируемая частота/ шунтирование работы и переключение

Работа на варьируемой частоте означает, что двигатель управляется выходной частотой

инвертора. Шунтирование означает, что двигатель подсоединен напрямую к источнику питания.

Переключение варьируемой частоты/шунтирование означает процесс, исходящий из привода

инвертора в привод источника питания или из привода источника питания в привод инвертора.
