1-1
Глава 1. ПОДГОТОВКА К ЭКСПЛУАТАЦИИ ПЧ
1.1 Приемочный контроль
Откройте упаковку и проверьте следующее:
(1) Наличие преобразователя частоты (ПЧ) и настоящей инструкции.
(2) ПЧ не должен быть поврежден во время транспортировки – не должно быть вмятин или недостающих частей.
(3) ПЧ должен быть заказанной вами модели. Вы можете проверить название модели и характеристики на главном
шильдике. (Изображения главного и дополнительных шильдиков показаны ниже, их расположение указано на сле-
дующей странице.)
Применимый к
двигателю номиналь-
ный ток (А)
Код
0002
1,8
0004
3,1
0005
4,3
0007
6,3
0011
10,5

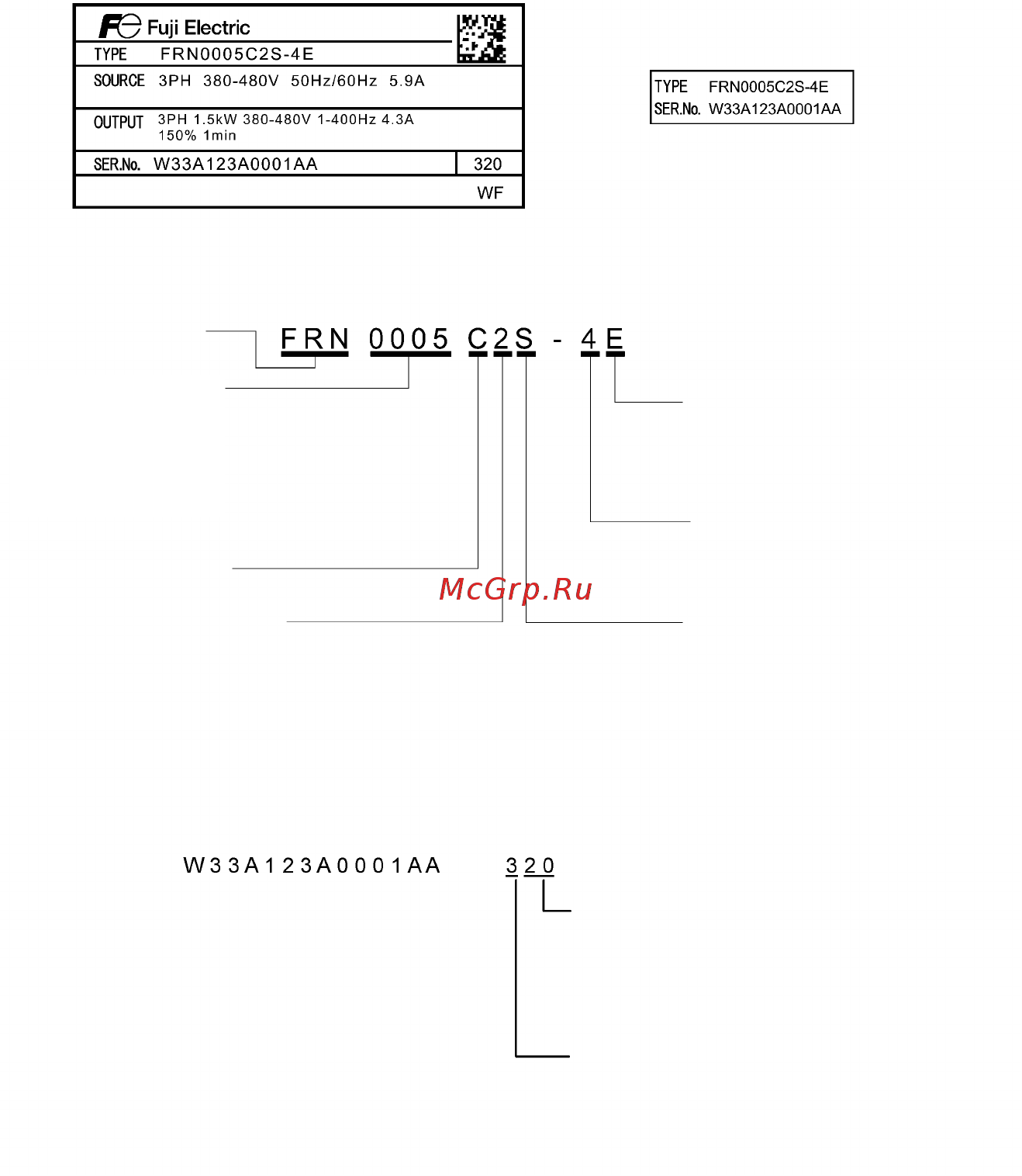

(a) Главный шильдик (b) Дополнительный шильдик
Рисунок 1.1 Шильдики
TYPE: Тип ПЧ
Код Название серии —
FRN Серия FRENIC
- Код Версия/Инструкция по эксплуатации
A Азия/Английский
C Китай/Китайский
Ε ЕС/Английский
U США/Английский
Код Напряжение питания
2 Три фазы 200 В
4 Три фазы 400 В
7 Одна фаза 200 В
Код Область применения -
C Портативный
Код Освоенная серия ПЧ
2 2
- Код Исполнение корпуса
S Стандартный (IP20)
SOURCE: Количество входных фаз (три фазы: 3PH, одна фаза: 1PH), входное напряжение, входная частота,
входной ток
OUTPUT: Количество выходных фаз, номинальная выходная мощность, номинальное выходное напряжение,
диапазон выходной частоты, номинальный выходной ток и располагаемая перегрузка
SER. No.: Номер изделия Дата производства
Неделя выпуска
Соответствует номеру недели, который
отсчитывается от 1-й недели января. 1-я
неделя января указывается как «1»
Год выпуска: последняя цифра года
Если вы подозреваете, что изделие неправильно работает, или у вас есть вопросы, свяжитесь с вашим пред-
ставителем Fuji Electric.
