Fuji Electric FRN0001C2S-7E [19/218] Внешний вид

1-2

(* Для подключения кабеля связи с RS-485 снимите крышку клеммной колодки цепи управления и срежьте (ножницами, кусачками) за-

глушку.)

Примечание. Квадрат (D) в представленных названиях моделей заменяет A, C, E или U в зависимости от региона поставки. Для трехфазной

серии ПЧ класса 200 В он заменяет A или U.

Рисунок 1.3 Вид со стороны клемм

1.3 Транспортировка

• При переносе ПЧ всегда поддерживайте его снизу (с передней и задней стороны) обеими руками. Не держитесь

только за крышку или отдельные детали, так как при этом можно уронить или сломать ПЧ.

• Не прилагайте чрезмерных усилий к крышке клеммной колодки; она сделана из пластика и может легко сломаться.

1.2 Внешний вид

(1) Внешний вид

Крышка клеммной колодки

цепи управления

Дополнительный шильдик

Панель

оператора

Крышка клеммной

колодки цепи

питания

Главный шильдик

Крышка клеммной колодки цепи управления

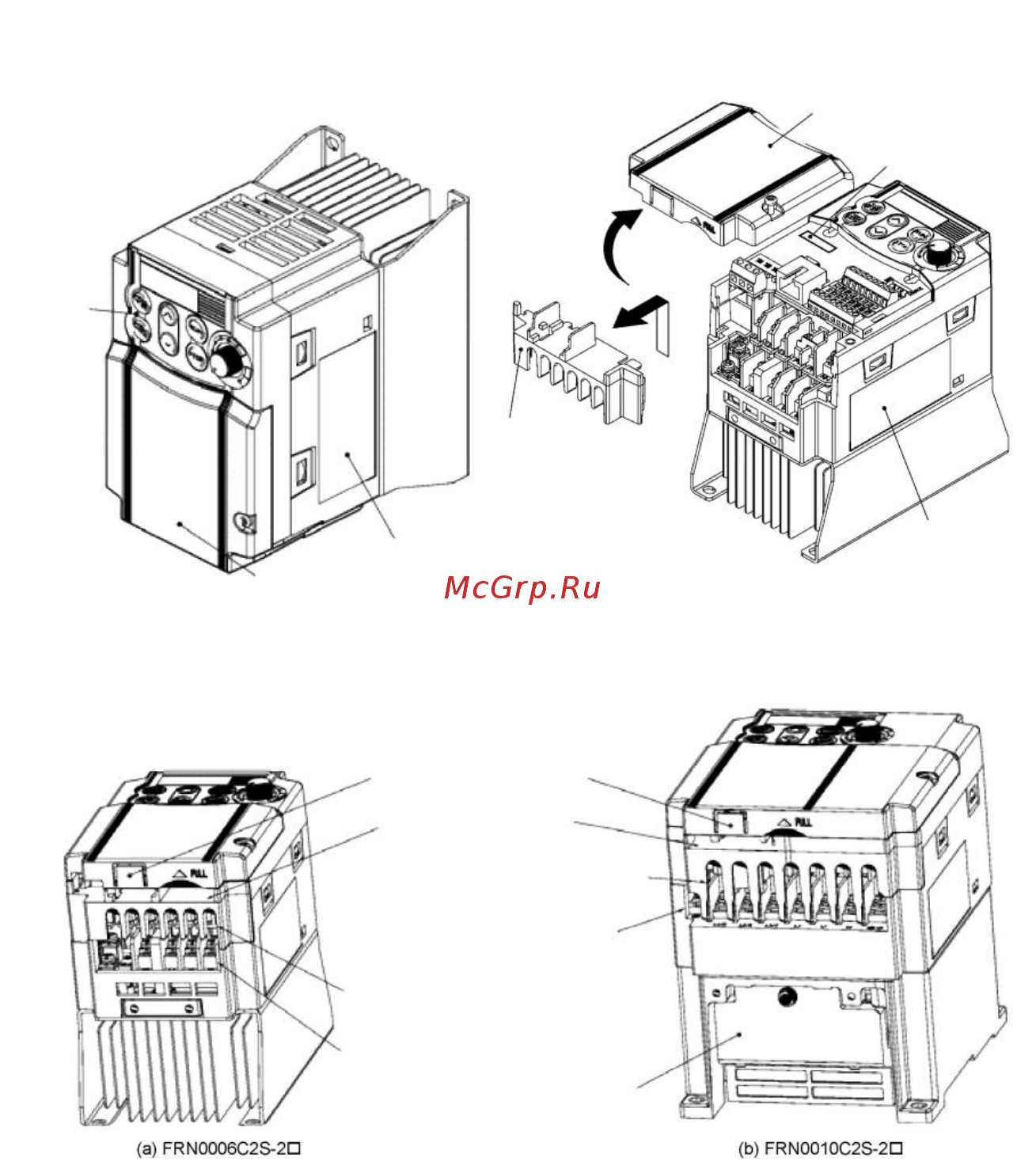

Рисунок 1.2. Внешний вид FRENIC-Mini

(2) Вид со стороны клемм

Заглушка порта сетевой

карты RS-485*

Кабельный ввод

сигнала управления

Клеммы проводов DB, P1, Ρ (+) и N (-)

Клеммы проводов заземле-

ния L1/R, L2/S, L3/T, U, V, W

Клеммы проводов L1/R, L2/S, L3/T,

P1, Ρ (+), N (-)

Клеммы проводов

заземления DB, U,

V, W

Охлаждающий

вентилятор
