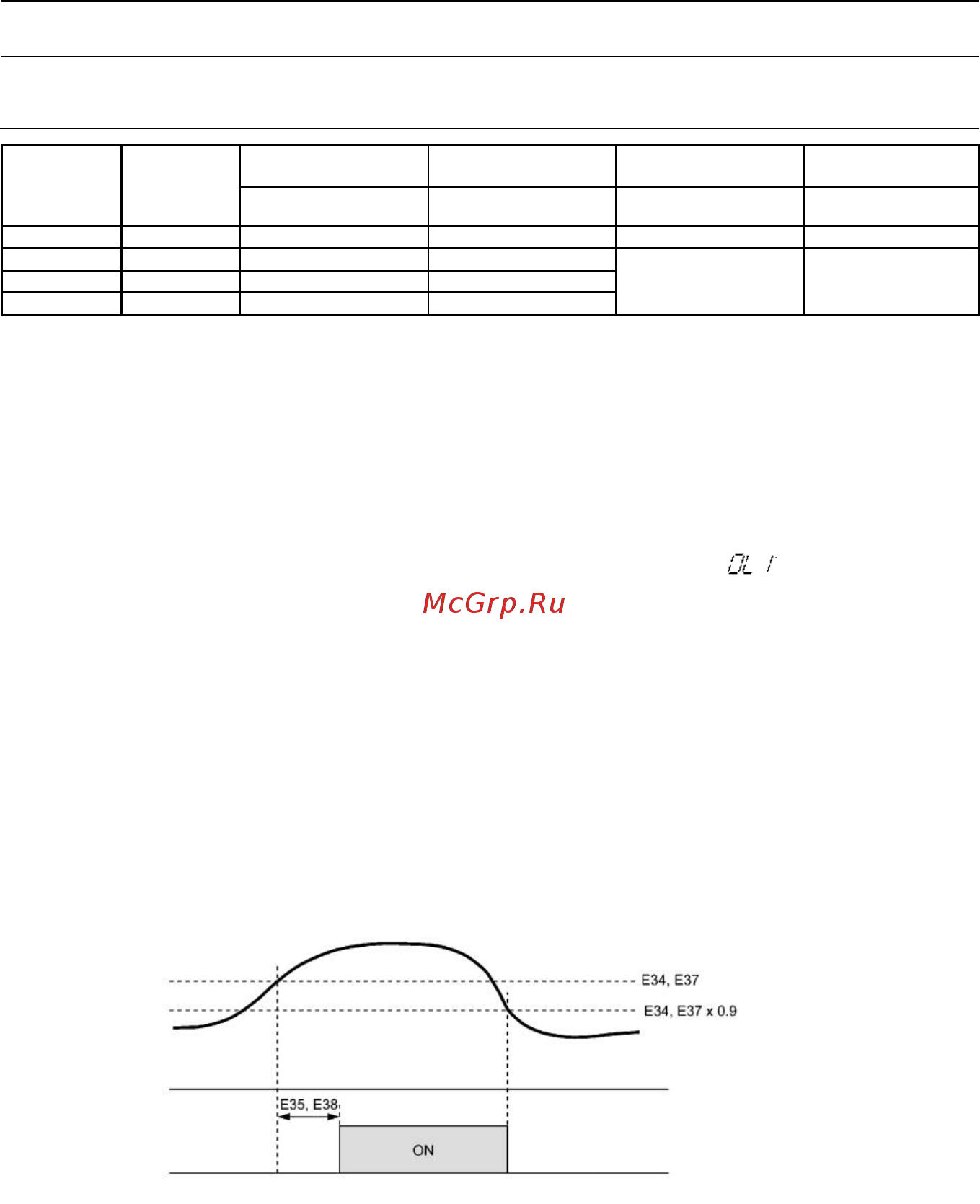

5-57
E34, E35 Раннее оповещение о перегрузке/Обнаружение низкого уровня тока (Уровень и таймер)
E37, E38 Обнаружение тока 2 (Уровень и таймер)
Эти функциональные коды определяют уровень обнаружения и таймер для выходных сигналов OL («Раннее опове-
щение о перегрузке электродвигателя»), ID («Обнаружение тока»), ID2 («Обнаружение тока 2») и IDL («Обнаружение
низкого уровня тока»).
Выходной
сигнал
Данные,
назначенные
выходной
клемме
Уровень обнаружения
Таймер
Характеристики двигателя
Тепловая постоянная
времени
Диапазон: См. ниже
Диапазон: 0,01–600,00 с
Диапазон: См. ниже
Диапазон: 0,5–75,0 мин
OL
7
E34
-
F10
F12
ID
37
E34
E35
--
ID2
38
E37
E38
-
IDL
41
E34
E35
- Диапазон установки данных
Уровень срабатывания: 0,00 (Отключено), значение 1–200 % номинального тока ПЧ
Характеристики двигателя 1: Включено (Для общепромышленных электродвигателей и стандартных синхрон-
ных электродвигателей Fuji с постоянными магнитами со встроенным самоохла-
ждающим вентилятором)
2: Включено (Для электродвигателей, управляемых от ПЧ, с электрическими вен-
тиляторами принудительного охлаждения)
■ Раннее оповещение о перегрузке электродвигателя -- OL
Сигнал OL используется для обнаружения признака условия перегрузки (код аварии ) двигателя, чтобы
пользователь мог принять необходимые меры, прежде чем произойдет авария. Сигнал OL включается, когда вы-
ходной ток ПЧ превышает уровень, заданный E34. В общем случае установите параметр E34 на величину 80–90 % от
параметра F11 (Электронное термореле защиты электродвигателя 1, уровень обнаружения перегрузки). Кроме того,
задайте тепловые параметры двигателя с помощью F10 (Выбор типа электродвигателя) и F12 (Тепловая постоянная
времени). Чтобы воспользоваться этой функцией, вам нужно назначить OL (параметр = 7) любой из клемм цифровых
выходов.
■ Сигналы «Обнаружение тока» и «Обнаружение тока 2» – ID и ID2
Когда выходной ток ПЧ превышает уровень, заданный E34 или E37, и это состояние остается дольше периода, за-
данного через E35 или E38, включается сигнал ID или ID2 соответственно. Когда выходной ток уменьшается до ве-
личины ниже 90 % номинального уровня срабатывания, ID или ID2 выключается. (Минимальный интервал выходного
сигнала: 100 мс)
Чтобы воспользоваться этой функцией, вам нужно назначить ID (параметр = 37) или ID2 (параметр = 38) любой из
клемм цифровых выходов.
Выходной ток
ID/ID2
