5-58
■ Обнаружение низкого уровня тока -- IDL
Этот сигнал включается, когда выходной ток опускается ниже нижнего уровня обнаружения тока (E34) и остается на
низком уровне в течение периода таймера (E35). Если выходной ток превышает показатель «Величина обнаружения
низкого уровня тока плюс 5 % от номинального тока ПЧ», сигнал выключается. (Минимальная продолжительность
включения составляет 100 мс.)
E39 Коэффициент времени постоянной скорости подачи
E50 Коэффициент показаний скорости
E39 и E50 устанавливают коэффициенты для определения времени постоянной скорости подачи, скорости вала
нагрузки и линейной скорости, а также для отображения контролируемого состояния выходов.
Формула для расчета
Время постоянной скорости подачи (мин) =
Коэффициент показаний скорости (E50)
Частота x Коэффициент времени постоянной скорости подачи (E39)
Скорость вала нагрузки = Коэффициент показаний скорости (E50) x Частота (Гц) Линейная скорость = Коэффициент пока-
заний скорости (E50) x Частота (Гц)
Здесь «частота» соответствует «опорной частоте», применяемой для настроек (время постоянной скорости подачи, скорость
вала нагрузки или линейная скорость) или «выходной частоте до компенсации скольжения», применяемое для контроля.
Если время постоянной скорости подачи составляет 999,9 мин или более, либо знаменатель с правой стороны соответ-
ствует нулю (0), появляется «999.9».
E51
Коэффициент отображения для потребляемой мощности (ватт-час)
Используйте этот коэффициент (коэффициент умножения) для отображения данных входа, в ватт-часах в
области профилактической информации на панели оператора.
Данные входа, ватт-часы = Коэффициент пересчета (данные E51) x Вход, ватт-часы (кВт·ч)
Настройка параметра E51 на 0,000 удаляет вход в ватт-часах и его данные, чтобы получить «0».
После обнуления восстановите параметр E51 до предыдущего значения; в противном случае
входные данные в ватт-часах не будут собраны.

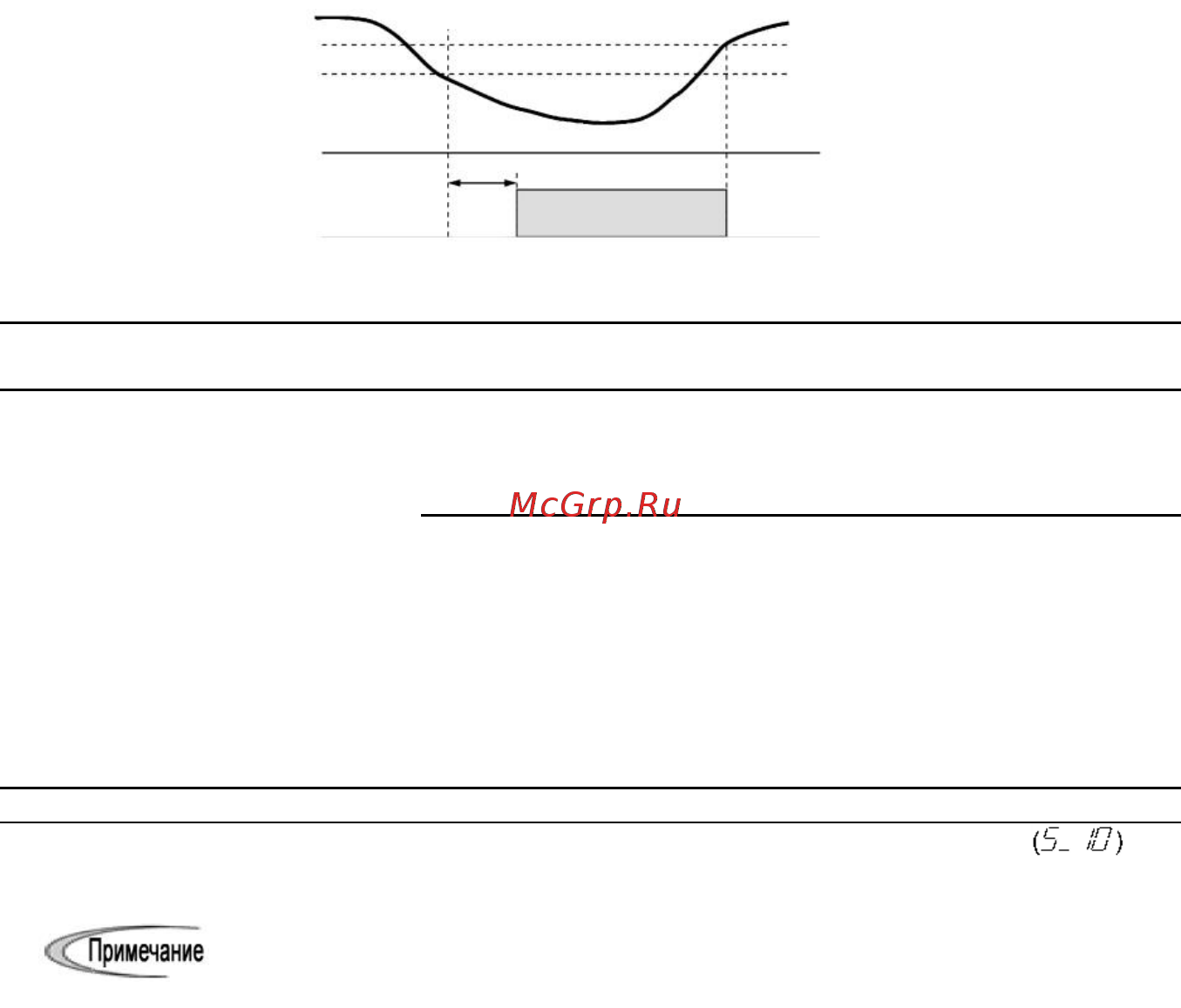

Выходной ток
Уровень + 5 %
Уровень
Таймер
ВКЛ.
IDL
