3-3

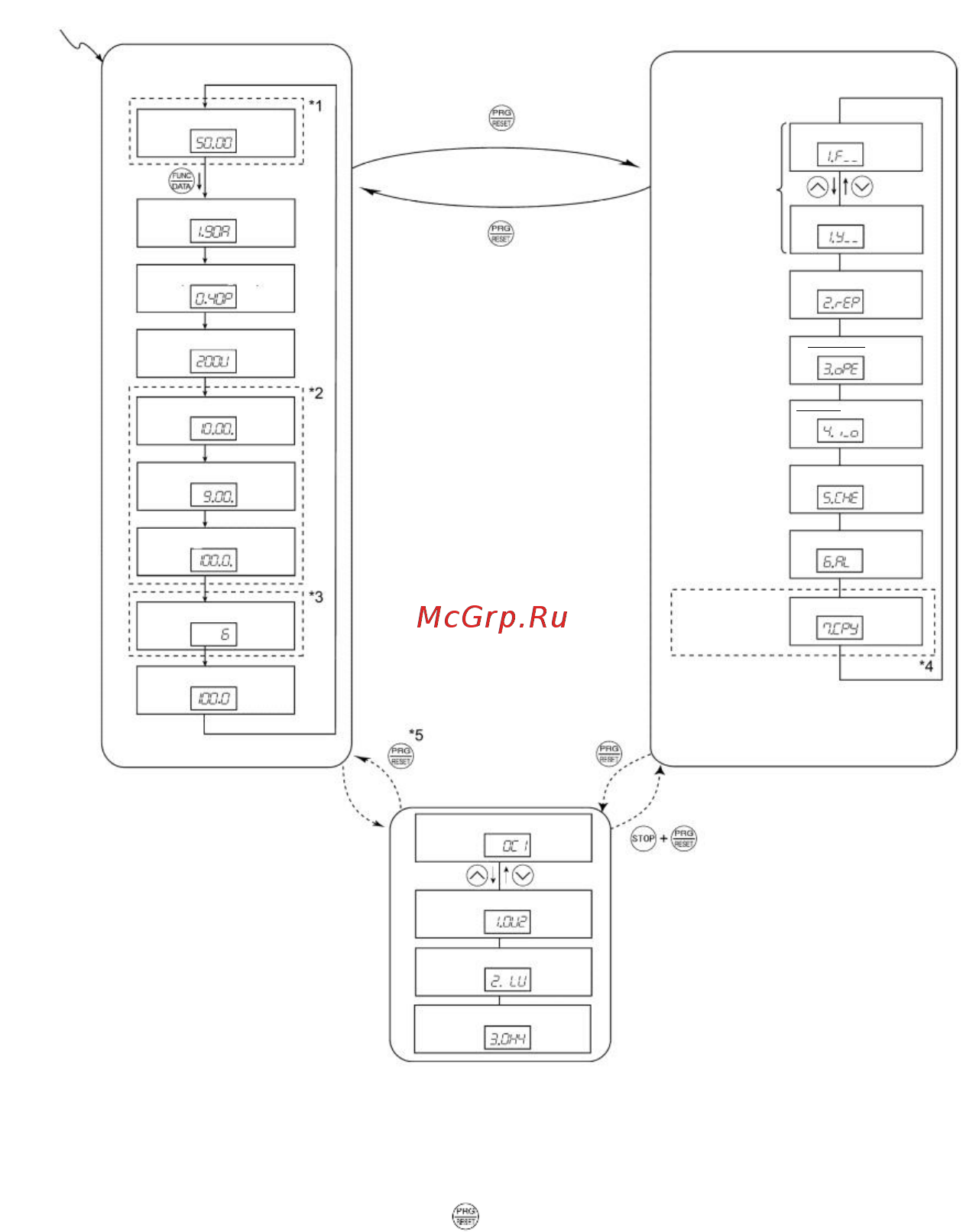

На рисунке 3.2 показан переход экрана светодиодного индикатора во время режима выполнения, переход между пунк-
тами меню в режиме программирования и переход между кодами аварий в разных ситуациях в режиме аварии.
*1 На индикаторе скорости в зависимости от настройки функционального кода E48 отображается следующее: выходная частота (Гц), опорная
частота (Гц), скорость вращения вала нагрузки (об/мин), линейная скорость (м/мин) и время постоянной скорости подачи (мин).
*2 Применимо, только когда PID-управление активно.
*3 Применимо, только когда выбрана работа по таймеру с помощью настройки функционального кода C21.
*4 Применимо, только когда к ПЧ подключена удаленная панель оператора (опция).
*5 Аварийное состояние можно сбросить с помощью кнопки , только когда отображается текущий код аварии.
Рисунок 3.2 Переход между основными окнами экрана в отдельном режиме работы
Профилакт. информация
например
например
например
например
например
например
Включение
электропитания
Режим выполнения
Режим программирования
Индикатор состояния выполнения
Управляемый через меню дисплей
Индикатор скорости (Гц)
Настройка данных
Меню № 1
Выходной ток (А)
Настройка данных
Входная мощность (кВт)
Проверка данных
Меню № 2
Выходное напряжение (В)
Индикация привода
Меню № 3
Команда PID
Проверка входов/выходов
Меню № 4
PID-сигнал обратной связи
Меню № 5
PID-выход
Информация аварии
Меню № 6
например
Копирование данных
Таймер
Меню № 7
например
Вход, ватт-часы (кВт·ч)
например
Режим аварии
(Индикация аварийного
состояния)
Появление
аварийного
сигнала
Последний код аварии
например
(Нажать эти кнопки при появле-
нии аварийного сигнала.)
Самый последний код аварии
например
Предпоследний код аварии
например
Код аварии перед предпоследним
например
