17
Русский
Установка
POWER
SOURCE
Включение и выключение
проектора
Сначала включите
проектор, затем
выберите источник
сигнала.

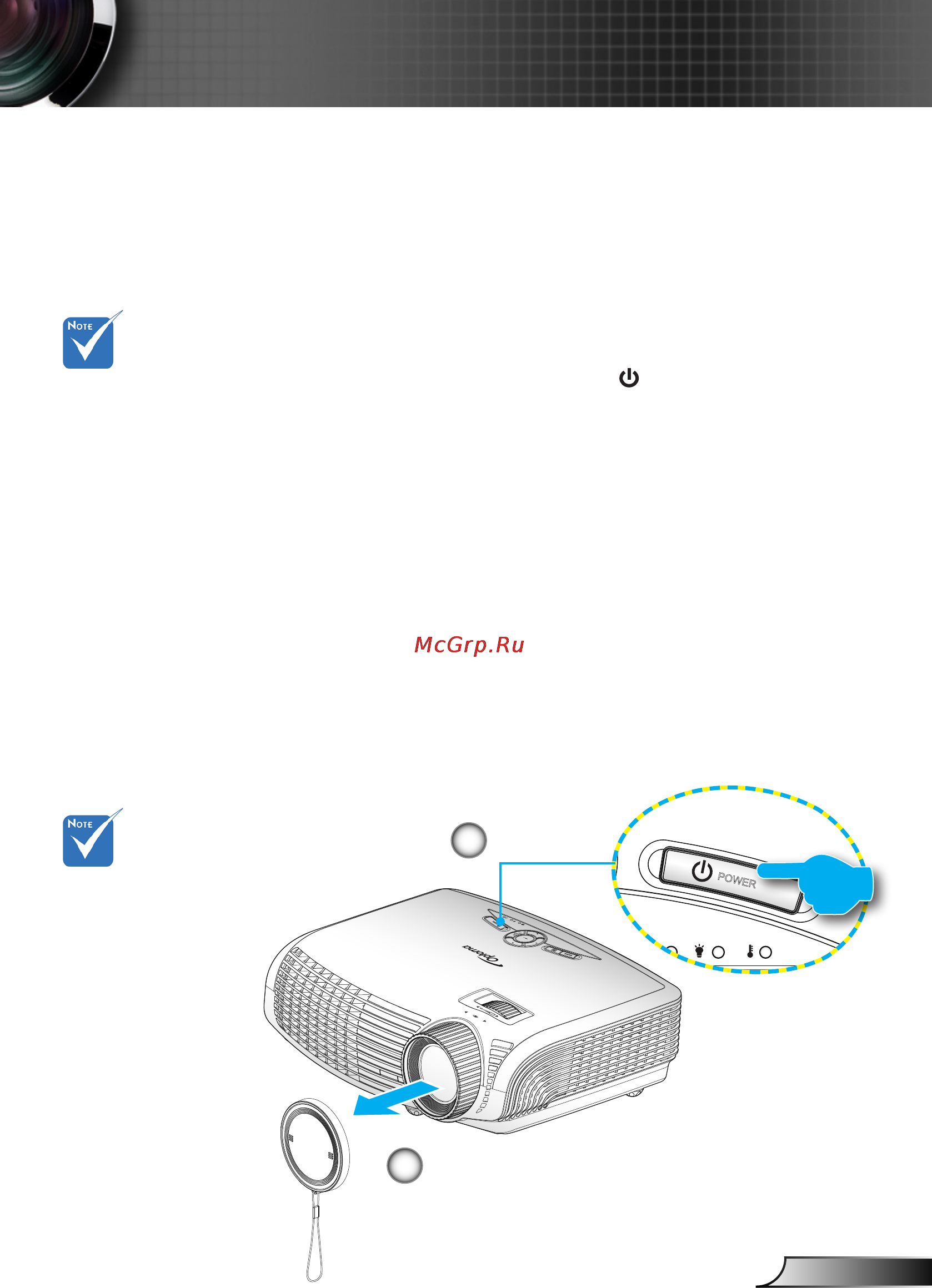

Включение проектора
1. Снимите крышку объектива.
2. Надежно подсоедините шнур питания и сигнальный
кабель. После подключения индикатор ВКЛ./ОЖИДАНИЕ
загорится желтым цветом.
3. Включите лампу, нажав кнопку « » на проекторе или
пульте дистанционного управления. Индикатор ВКЛ./
ОЖИДАНИЕ загорится зеленым цветом.
Приблизительно через 10 секунд отобразится окно
запуска. При первом использовании проектора
необходимо выбрать язык меню и режим
энергосбережения.
4. Включите проектор и подключите источник, сигнал с
которого необходимо отобразить на экране (компьютер,
ноутбук, видеоплеер и т.д.) Проектор автоматически
обнаружит источник. В противном случае нажмите кнопку
меню и перейдите к пункту «ПАРАМЕТРЫ».
Режим «Блок. источника.» должен иметь значение
«Выкл.».
При подключении нескольких источников одновременно,
нажмите кнопку «Источник» на панели управления или
прямо клавишу источника на пульте дистанционного
управления для переключения входов.
POWER
?
Крышка объектива
1
Питание
2
Если для режима
«Питание»
(Режима ожидания)
установлено
значение «Эко»
(<0,5 Вт), то при
переходе проектора
в режим ожидания
выход VGA, Аудио
в сквозном режиме
и RJ45 будут
отключены.
