Optoma W401 [69/79] Приложения
![Optoma W401 [69/79] Приложения](/views2/1057953/page69/bg45.png)
69
Русский
Приложения

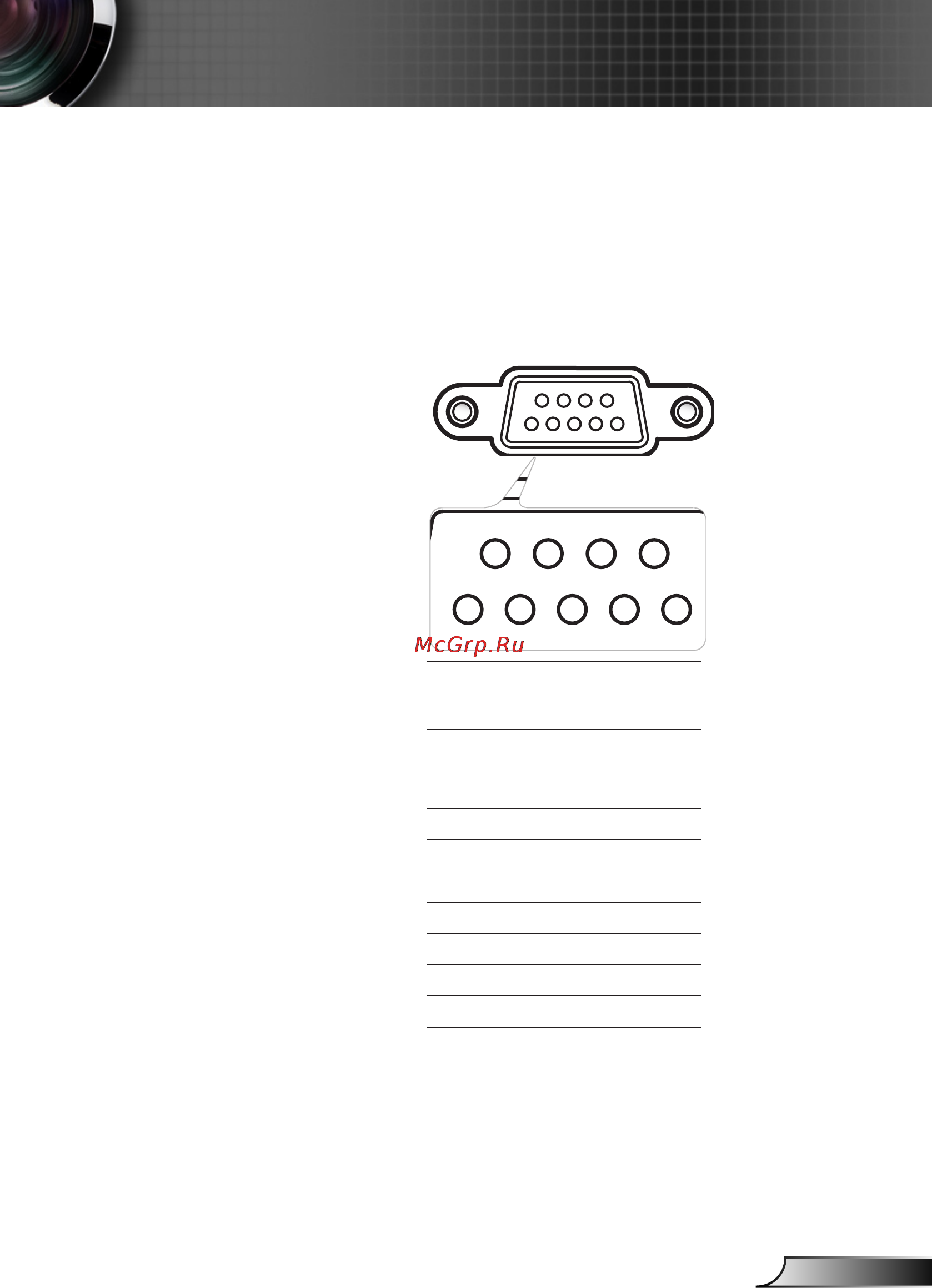

Назначение контактов RS232
Контакт
№
Назначение
(со стороны
проектора)
1 Нет
2
RXD (Прием дан-
ных)
3 TXD
4 Нет
5 GND
6 Нет
7 Нет
8 Нет
9 Нет
12345
6789
Список команд и функций
протокола RS232
