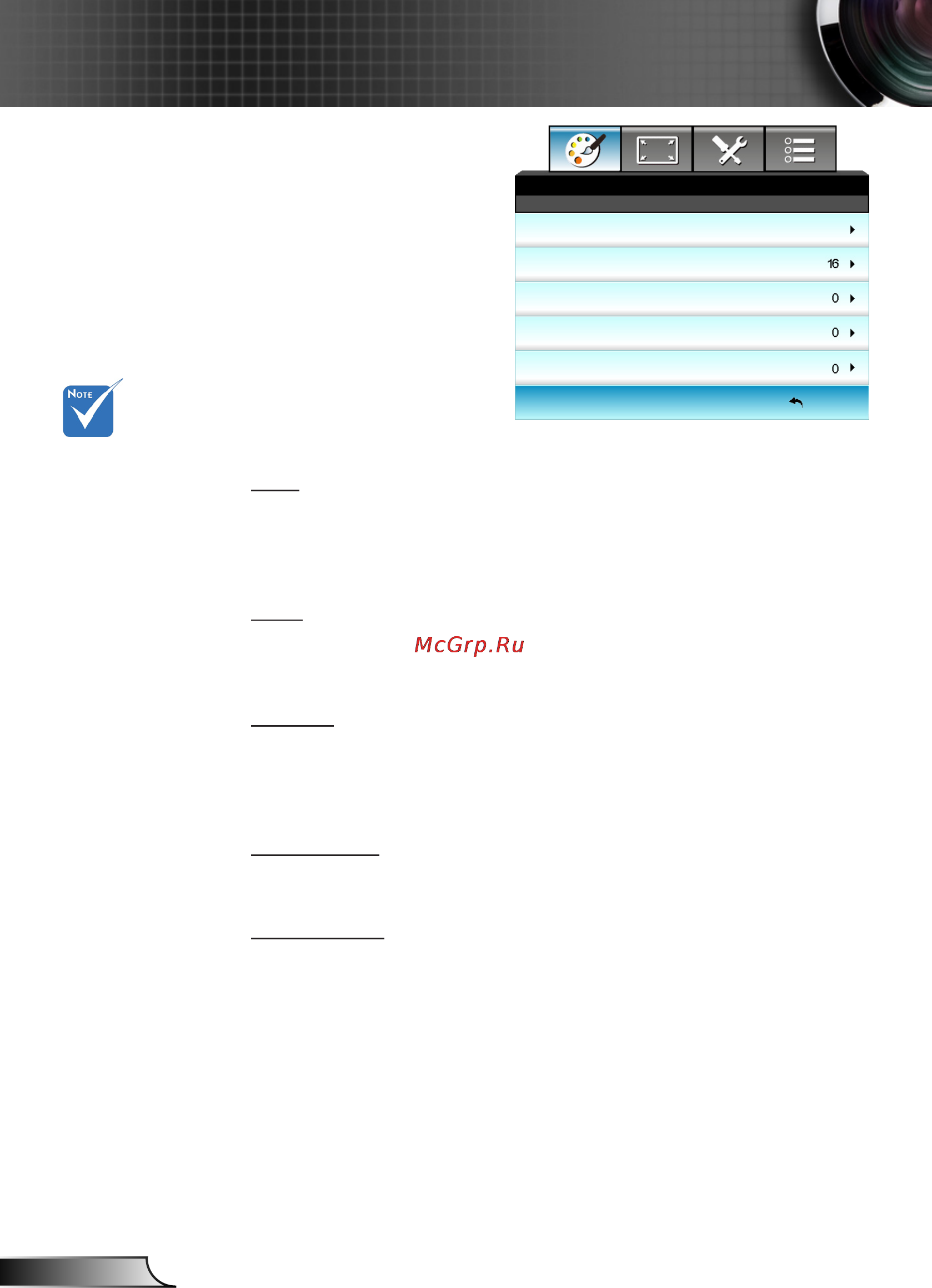

![Optoma W401 [36/79] Органы управления](/views2/1057953/page36/bg24.png)
36
Русский
Органы управления
ИЗОБР |
РАСШ. НАСТР. |
Сигнал
Авто
Автоматическая настройка сигнала (элементы «Частота»
и «Фаза» неактивны). При отключении «Авто» режима
элементы «Частота» и «Фаза» можно использовать для
ручной точной настройки и сохранения параметров.
Фаза
Используется для синхронизации сигнала экрана с сигналом
графической карты. Если изображение нестабильно или
мигает, используйте этот параметр для настройки.
Частота
Используется для изменения частоты обновления экрана
проектора в соответствии с параметрами видеокарты
компьютера. Используйте эту функцию, только если
изображение на экране мерцает.
Пол. по. гор.
Нажмите кнопку ◄ для перемещения изображения влево. `
Нажмите кнопку ► для перемещения изображения вправо. `
Пол. по верт.
Нажмите кнопку ◄ для перемещения изображения вниз. `
Нажмите кнопку ► для перемещения изображения вверх. `
Авто
Фаза
Частота
Пол. по. гор.
Пол. по верт.
ИЗОБР
Выкл.
Выход
РАСШ. НАСТР. : Сигнал
Параметр
«Сигнал»
поддерживается
только для
аналогового
сигнала VGA
(RGB).
