27
Русский
Органы управления
Подробную
информацию
см. в разделе
«Устранение
неисправностей»
на стр. 58-61.
Кнопка меню справки действует только в том случае, если
входной сигнал не обнаружен.
После нажатия кнопки справки при обнаружении источника
входного сигнала отобразятся следующие экраны, которые
помогут устранить возникшие неисправности.

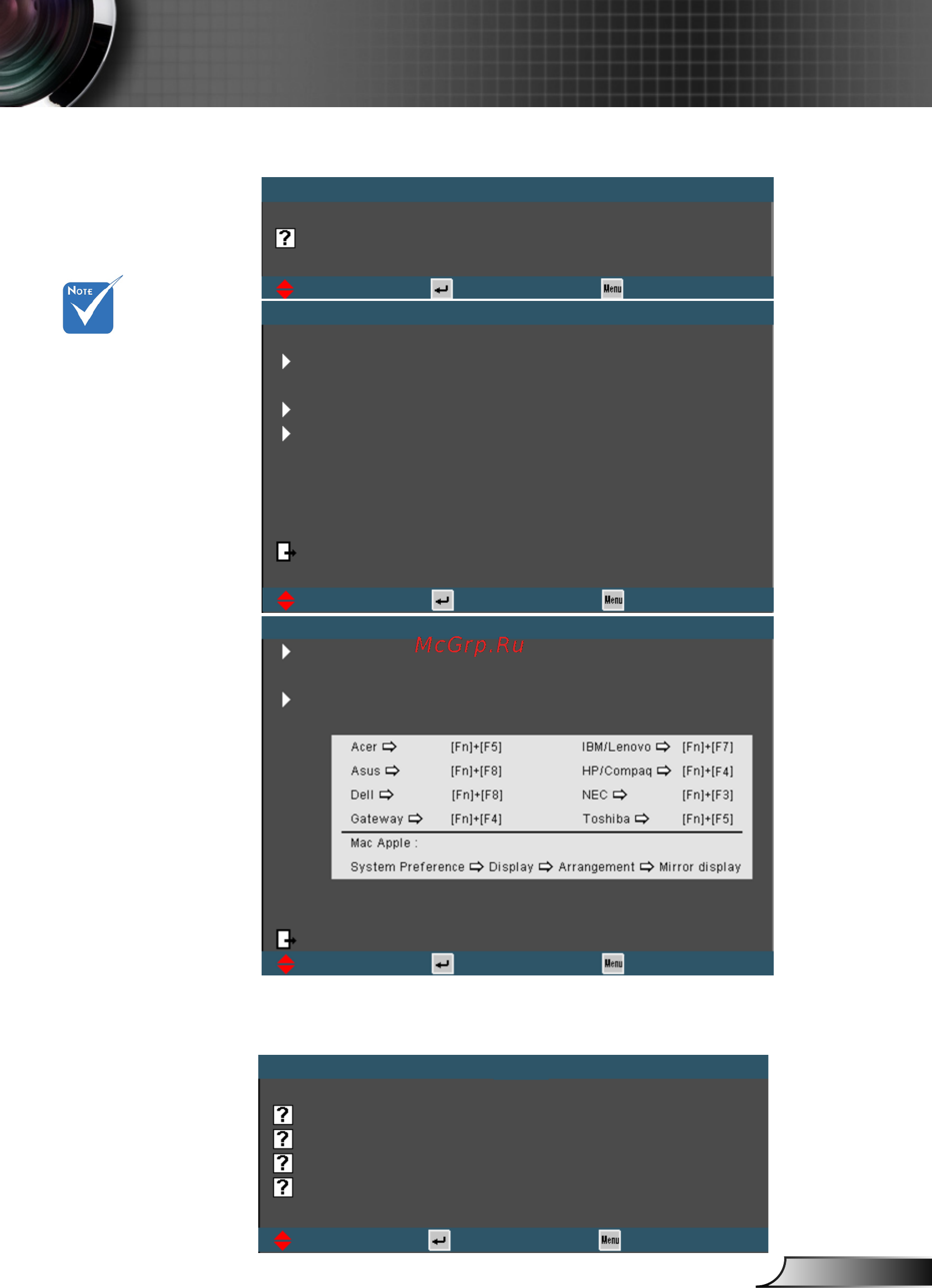

СПРАВКА
На экране не отображается изображение.
На экране не отображается изображение.
Убедитесь, что все кабели и электропитание надлежащим образом и надежно
подключены, как описано в разделе «Установка» руководства пользователя.
Убедитесь, что контакты разъемов не согнуты и не сломаны.
Убедитесь, что не включена функция [Выкл. AV].
[ДАЛЕЕ]
[Выход]
Выбор ВыходВверхВниз
На экране не отображается изображение.
При использовании ноутбука:
1.Выполните указанные выше шаги по настройке разрешения компьютера.
2.Нажмите клавишу переключения режима отображения.Например:[Fn]+[F4]
[НАЗАД]
[Выход]
Выбор ВыходВверхВниз
Выбор ВыходВверхВниз
СПРАВКА
Стороны изображения перекошены.
Изображение слишком маленькое или слишком большое.
Изображение нестабильное или мигает.
Звук отсутствует, или слишком низкая громкость.
Выбор ВыходВверхВниз
