Optoma W401 [23/79] Органы управления
![Optoma W401 [23/79] Органы управления](/views2/1057953/page23/bg17.png)
23
Русский

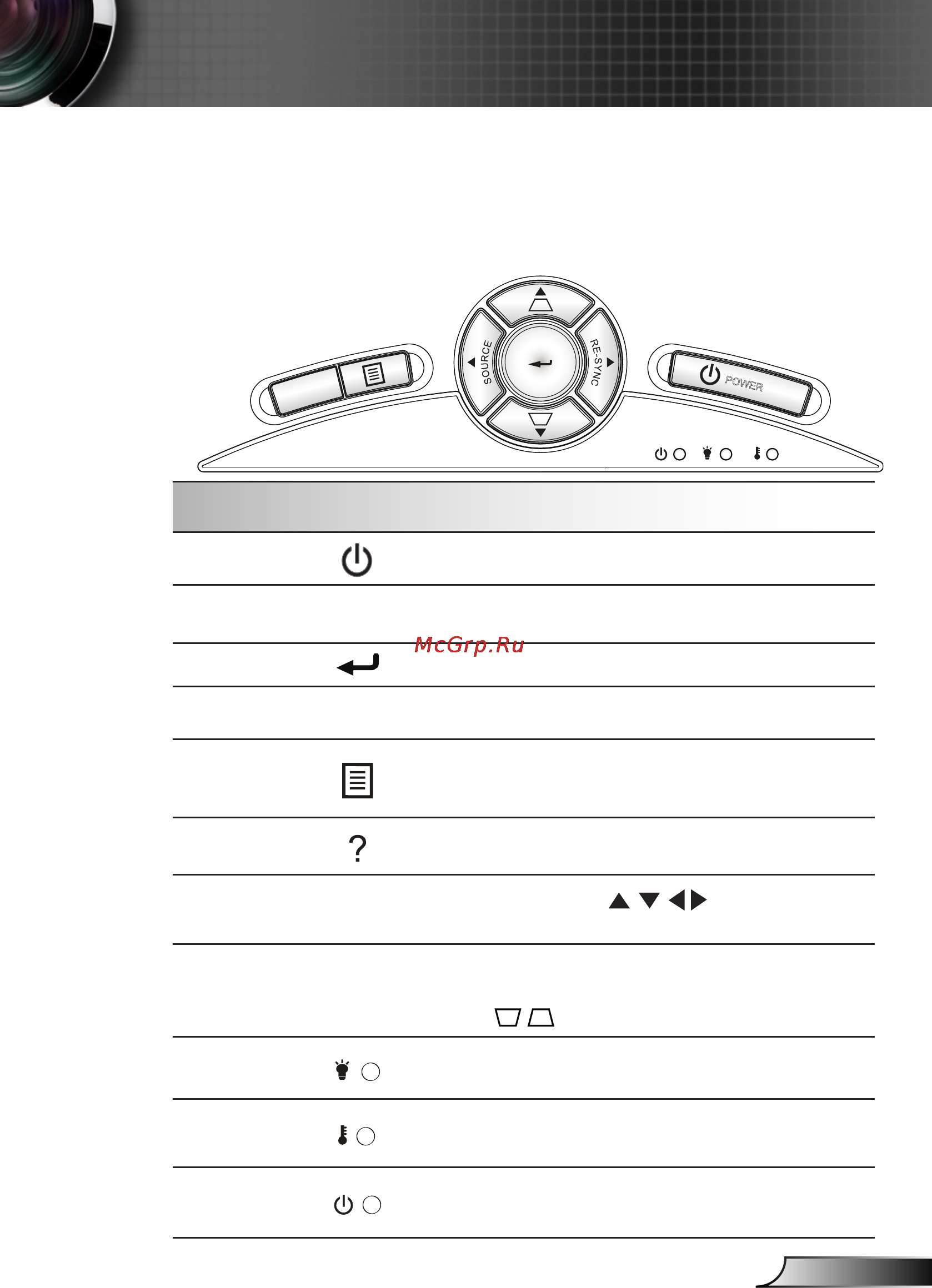

Органы управления
Использование панели управления
POWER
См. раздел «Включение и выключение проектора»
на стр. 17-18.
RE-SYNC
Используется для автоматической синхронизации
проектора с источником входного сигнала.
Ввод
Подтвердите ваш выбор позиции.
SOURCE
Нажмите «Source», чтобы выбрать входной
сигнал.
Меню
Нажмите «Меню» для вывода экранного меню.
Для выхода из экранного меню нажмите «Меню»
еще раз.
Справка
Меню «Справка» (доступно только при скрытом
экранном меню).
Четыре кнопки
выбора
Используйте клавиши , чтобы выбрать
требуемые элементы или внести изменения.
Трапецеидальное
искажение
Чтобы устранить искажения изображения,
вызванного наклоном проектора, нажимайте
клавиши . (±40 градусов)
Светодиод
лампы
Указывает состояние лампы проектора.
Светодиод
температуры
Указывает состояние температуры проектора.
Индикатор
«Вкл./
Ожидание»
Указывает состояние проектора.
Панель управления
Панель управления и пульт
управления
POWER
?
