3 Транспортировка/промежуточное хранение/утилизация
3.1 Транспортирование
ОПАСНОСТЬ
Выскальзывание насоса / насосного агрегата из подвеса
Опасность для жизни вследствие падения деталей!
▷
Транспортировать насос/насосный агрегат только в горизонтальном
положении.
▷ Подвешивание насоса/насосного агрегата за свободный конец вала или за
рым-болт электродвигателя недопустимо.
▷ Соблюдать указание веса на монтажном чертеже.
▷ Соблюдать действующие местные правила техники безопасности.
▷ Использовать подходящие и допустимые захваты, например клещевые
захваты с автоматическим зажимом.

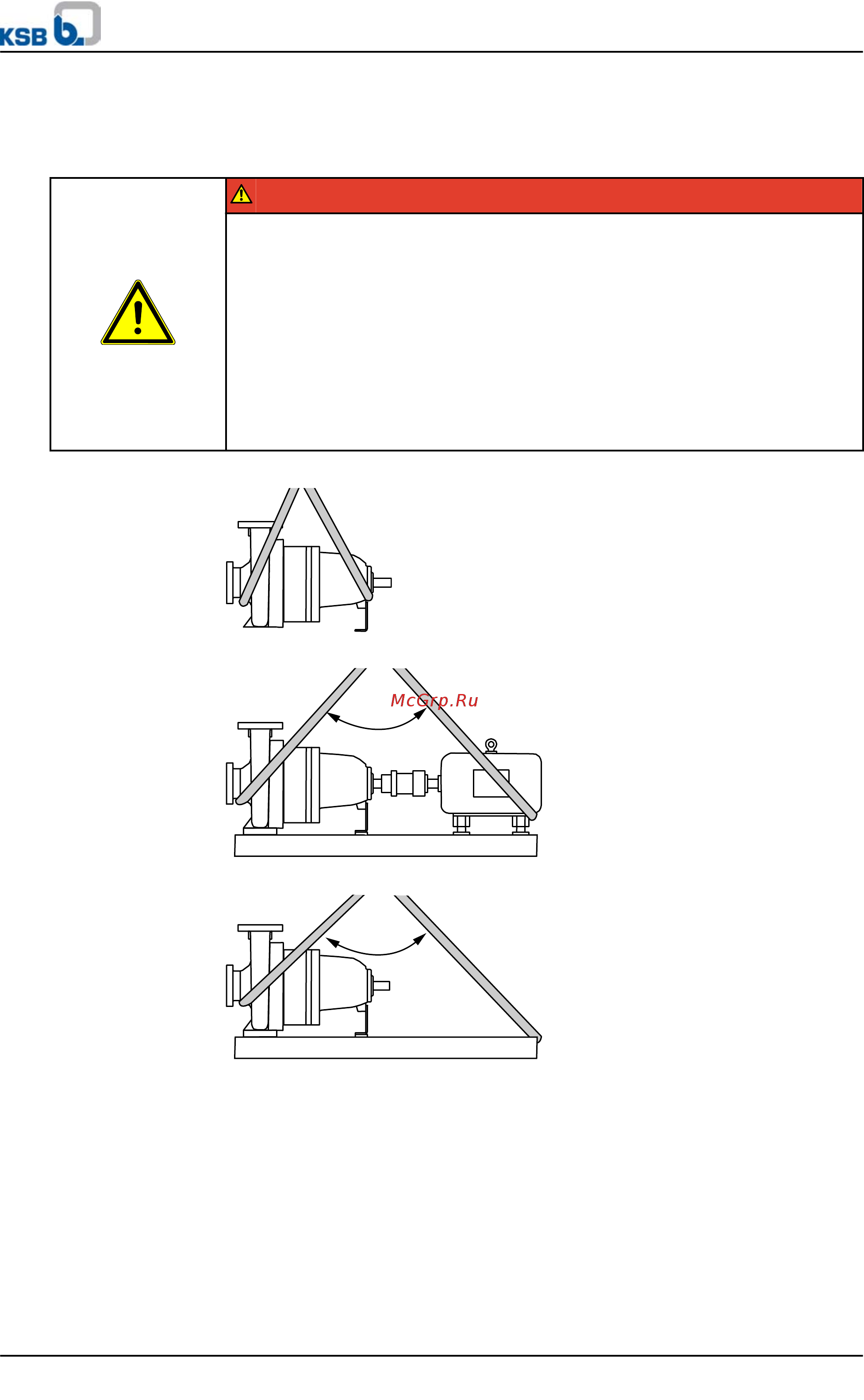

Способ крепления и транспортировки насоса/насосного агрегата проиллюстрирован.
Рисунок 1: Транспортировка насоса
макс. 90 °
Рисунок 2: Транспортировка укомплектованного насосного агрегата
макс. 90 °
Рисунок 3: Транспортировка насоса на опорной плите
3.2 Хранение/консервация
Если ввод в эксплуатацию намечается после длительного хранения после поставки,
мы рекомендуем соблюдать следующие меры хранения насоса/насосного агрегата:
3 Транспортировка/промежуточное хранение/утилизация
HPK-E/EX/EY/E4/S/SX/SY
13 из 72
