ПРЕДУПРЕЖДЕНИЕ
Открытая вращающаяся муфта
Опасность получения травмы из-за вращающихся валов!
▷
Эксплуатировать насосный агрегат только при наличии кожуха муфты.
Если по настоятельному желанию заказчика KSB защитный кожух муфты
исключается из комплекта поставки, то пользователь должен самостоятельно
установить защиту.
▷ При выборе кожуха муфты следует соблюдать соответствующие директивы.
ОПАСНОСТЬ
Опасность возгорания от искр, образующихся при трении
Опасность взрыва
!
▷ Для кожухов муфт следует выбирать такие материалы, которые в случае
механического контакта не образуют искр (см. DIN EN 13463-1).
6. Установить на место кожух муфты и при необходимости защитный козырек.
7.
Проверить расстояние между муфтой и кожухом.
Запрещено касаться муфты и кожуха.
5.7.2 Двигатели без установочного винта
Компенсация разницы высоты осей насоса и двигателя осуществляется с помощью
подкладок.
1

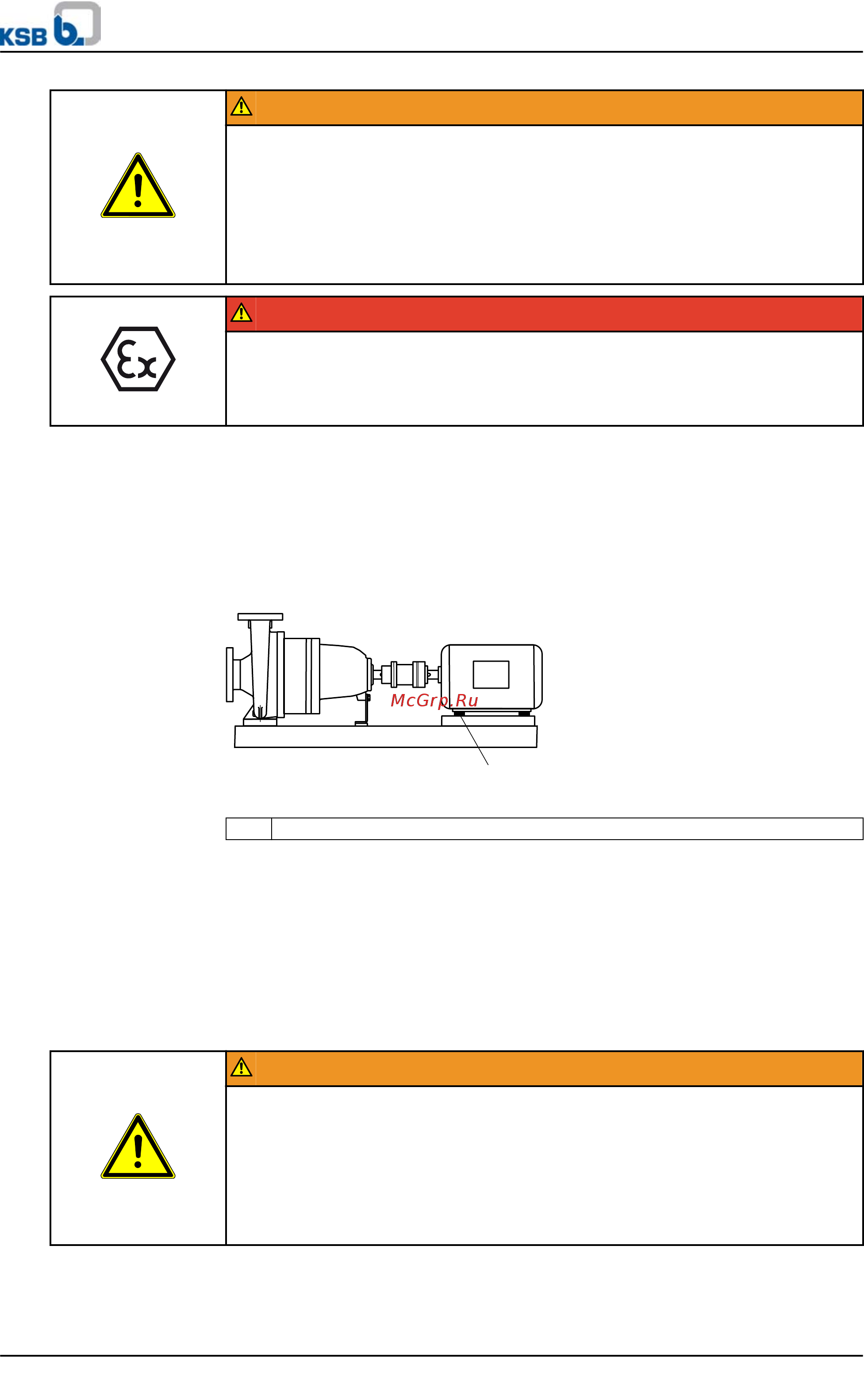

Рисунок 12: Насосный агрегат с подкладкой
1 Подкладка
✓ Кожух муфты и при необх. защитный козырек демонтированы.
1.
Проверить центровку муфты.
2. Ослабить болты с шестигранной головкой на двигателе.
3. Укладывать подкладки под лапы двигателя до тех пор, пока не будет
компенсирована разница высоты осей.
4. Снова затянуть болты с шестигранной головкой.
5. Проверить работу муфты/вала.
Муфта/вал должны легко проворачиваться рукой.
ПРЕДУПРЕЖДЕНИЕ
Открытая вращающаяся муфта
Опасность получения травмы из-за вращающихся валов!
▷
Эксплуатировать насосный агрегат только при наличии кожуха муфты.
Если по настоятельному желанию заказчика KSB защитный кожух муфты
исключается из комплекта поставки, то пользователь должен самостоятельно
установить защиту.
▷ При выборе кожуха муфты следует соблюдать соответствующие директивы.
5 Установка/монтаж
30 из 72
HPK-E/EX/EY/E4/S/SX/SY
