5.5 Защитные устройства
ОПАСНОСТЬ
Образование взрывоопасной атмосферы из-за недостаточного вентилирования
Опасность взрыва!
▷
Обеспечить проветривание пространства между крышкой корпуса/напорной
крышкой и крышкой подшипников.
▷ Не закрывать перфорацию защитного кожуха на опоре подшипников (напр.,
изоляцией).
ПРЕДУПРЕЖДЕНИЕ
Спиральный корпус и крышка корпуса/напорная крышка принимают температуру
перекачиваемых жидкостей
Опасность получения ожога!
▷
Изолировать спиральный корпус.
▷ Установить защитные устройства.
ВНИМАНИЕ
Аккумуляция тепла в опоре подшипников
Повреждение подшипников!
▷ Запрещается изолировать опору/поддон опоры подшипников и крышку корпуса.
5.6 Проверка центровки муфты
ОПАСНОСТЬ
Недопустимая температура муфты или подшипниковой опоры из-за неправильной
центровки муфты
Опасность взрыва!
▷
Постоянно контролировать правильность центровки муфты.
ВНИМАНИЕ
Смещение вала насоса и электродвигателя
Повреждение насоса, двигателя и муфты!
▷
Осуществлять постоянный контроль муфты после установки насоса и
подсоединения трубопровода.
▷ Осуществлять контроль муфты также у насосных агрегатов, которые были
поставлены на общей опорной плите.
B
A
A
B
a) b)
B
B
A
A
1
1
2
21
1

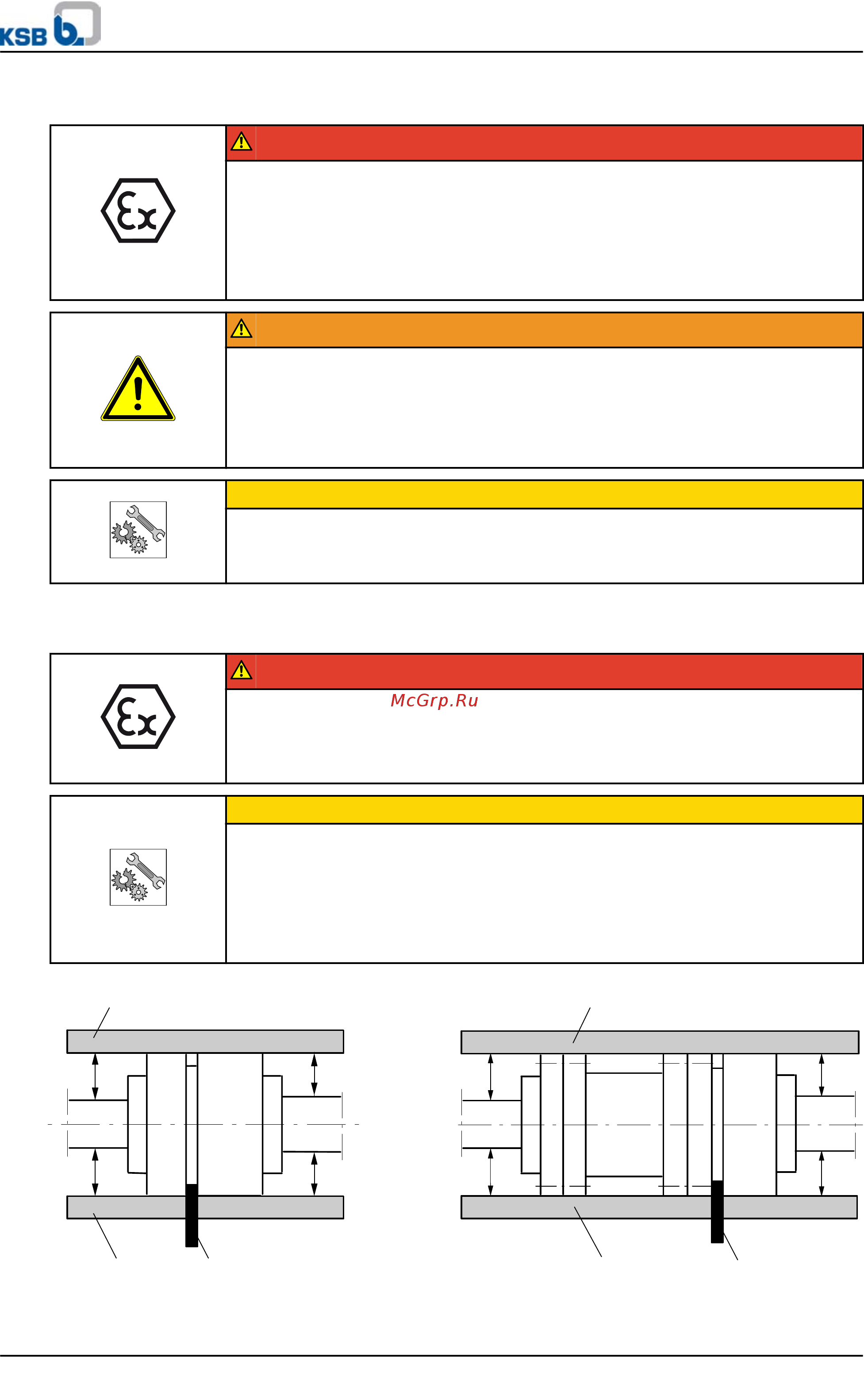

Рисунок 10: a) Контроль центровки муфты и b) центровка муфты с проставкой
5 Установка/монтаж
28 из 72
HPK-E/EX/EY/E4/S/SX/SY
