4. Монтировать ротационный узел торцевого уплотнения 433 на защитную втулку
524.01 (соблюдать расстояние B - см. дополнительный лист "Торцевое
уплотнение").
5.
Задвинуть предварительно смонтированное торцевое уплотнение 433 и
защитную втулку 524.01 на вал 210.
7.5.3.2 Монтаж сальниковой набивки
s
l
d1
d2

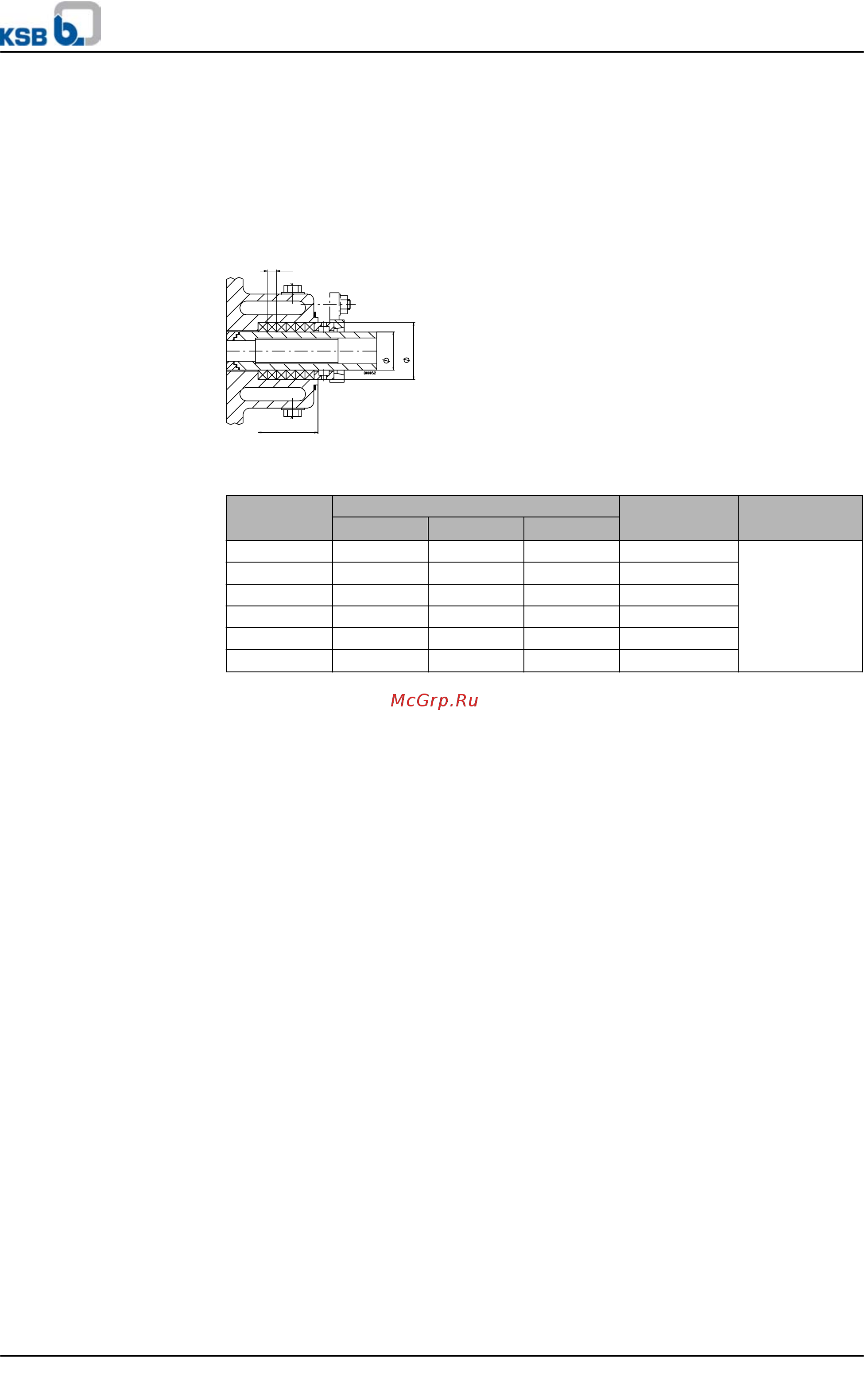

Рисунок 15: Набивочная камера сальника
Таблица 24: Набивочная камера сальника
Корпус
подшипника
Набивочная камера сальника Сечение
набивки
Сальниковые
кольца
Ø d
1
Ø d
2
l
P02as 35 51 53 8 x 8 4 кольца и
второе
сальниковое
кольцо
или
6 колец
P03s, P03as 45 65 64 10 x 10
P04s, P04as 55 75 64 10 x 10
P05s, P05as 70 95 79 12,5 x 12,5
P06s, P06as 80 105 79 12,5 x 12,5
P08s 100 132 102 16 x 16
Для графитовой сальниковой набивки см. дополнительное руководство по
эксплуатации.
Применять только запрессованные сальниковые кольца.
Осуществляются шаги и соблюдаются указания от (⇨ Глава 7.5.1 Страница 51)
до (⇨ Глава 7.5.2 Страница 52).
Собранный корпус подшипников и детали должны находиться на чистой и
ровной площадке для монтажа.
Все снятые части очистить и проверить на износ.
Поврежденные или изношенные детали заменить оригинальными запчастями.
Уплотняющие поверхности очистить.
1. Зажать в тиски крышку 161 корпуса.
2. Вставить втулку 456.01.
3. Первое кольцо набивки вставить так, чтобы поверхность среза находилась
горизонтально.
4. Удерживать кольцо и вставить защитную втулку 524 вала в набивочную камеру
со стороны насоса таким образом, чтобы поверхность со снятой фаской
располагалась по движению.
5. Возвратно-поступательными движениями защитной втулки немного расширить
внутренний диаметр сальникового кольца и извлечь защитную втулку 524.
Каждое последующее сальниковое кольцо устанавливать со смещением ок. 90°
по отношению к предыдущему кольцу. Процесс расширения повторяется.
После того как было вложено последнее кольцо, защитная втулка 524 вала
остается в набивочной камере.
6. Уложить сальниковое кольцо 454.01, отверстие должно указывать вниз.
7. Вставить втулку 452 и слегка затянуть вручную двумя шестигранными гайками
920.02, обращая внимание на положение дисков 550.01.
8. Установить кожух 680.
7 Техобслуживание/уход
54 из 72
