KSB HPK-E4 40-315 [25/72] Указание
![KSB HPK-S 32-160 [25/72] Указание](/views2/1579308/page25/bg19.png)
1
2

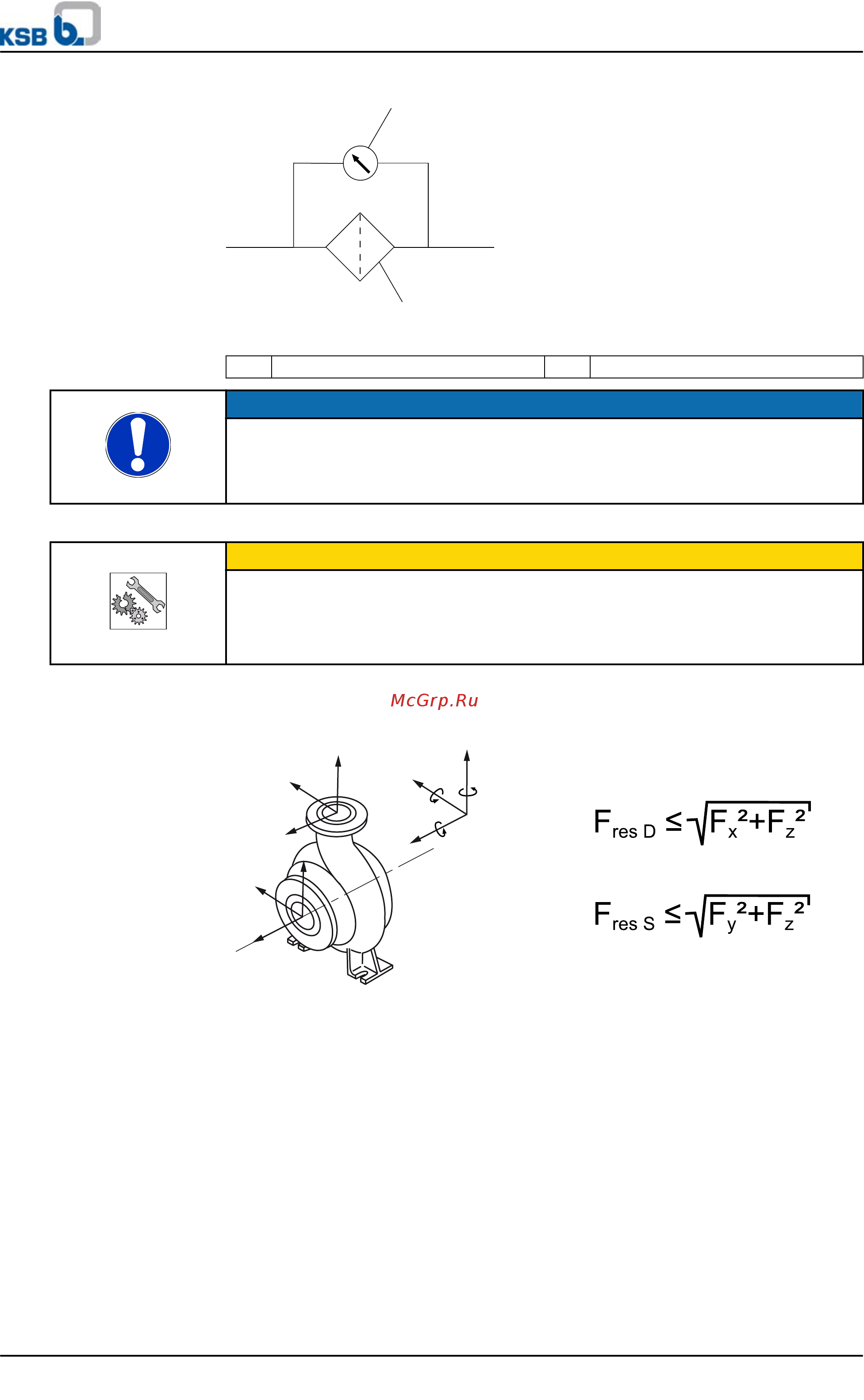

Рисунок 8: Фильтр в трубопроводе
1 Дифференциальный манометр 2 Фильтр
УКАЗАНИЕ
Использовать фильтр с проволочной сеткой диаметром 0,5 мм и 0,25 мм из
коррозионностойких материалов.
Применять фильтр для трубопровода с тройным сечением.
Хорошо зарекомендовали себя колпачковые фильтры.
4. Соединить насосный патрубок с трубопроводом.
ВНИМАНИЕ
Агрессивные протравочные и моющие средства
Повреждение насоса!
▷
Вид и продолжительность работы в режиме очистки трубопроводов методом
промывки или протравливания зависят от материалов корпуса и уплотнений.
5.4.2 Допустимые силы и моменты на насосных патрубках
[+]
F
y
F
z
F
x
F
x
F
z
F
y
F
x
F
z
F
y
M
y
M
z
M
x
Силы и моменты на насосных патрубках
Допустимые результирующие усилия
определяются по формулам:
Значения усилий и моментов действительны только для статических нагрузок на
трубопроводы. При превышении этих значений необходима дополнительная
проверка.
Если потребуются расчетные доказательства прочности - значения только по
запросу.
Данные справедливы для установки насоса на полностью залитой бетоном опорной
плите, привинченной к жесткому, ровному фундаменту.
Силы и моменты установлены согласно API 610 (6-е издание), табл. 2, двойные
значения.
Для материала 1.7706 необходимость в уменьшении отсутствует.
5 Установка/монтаж
HPK-E/EX/EY/E4/S/SX/SY
25 из 72
