✓ Фундамент обладает необходимой прочностью и структурой.
✓
Фундамент подготовлен в соответствии с размерами, указанными на размерной
схеме/монтажном чертеже.
1. Насосный агрегат устанавливается на фундамент и выравнивается с помощью
уровня по валу и напорному патрубку.
Допустимое отклонение положения: 0,2 мм/м.
2. При необходимости уложить подкладки (2) для выравнивания по высоте.
Подкладки следует всегда размещать слева и справа в непосредственной
близости от фундаментных болтов (4) между опорной плитой/фундаментной
рамой и фундаментом.
При расстоянии между фундаментными болтами более 800 мм в центре
опорной плиты следует уложить дополнительные подкладки (3).
Все подкладки должны ровно прилегать.
3. Закрепить фундаментные болты (4) в предусмотренных отверстиях.
4. Залить фундаментные болты (4) бетоном.
5. После того как бетон схватится, выровнять опорную плиту.
6. Плотно и равномерно затянуть фундаментные болты (4).
7. Залить опорную плиту залить безусадочным бетоном с нормальным размером
зерен и отношением воды к цементу (В/Ц) ≤ 0,5.
Текучую консистенцию смеси обеспечивают добавкой пластификатора.
Обязательно выполнить дополнительную обработку бетона в соответствии с
DIN 1045.
УКАЗАНИЕ
Для малошумной работы насосный агрегат (после предварительных консультаций)
можно устанавливать на гасители колебаний.
УКАЗАНИЕ
Между насосом и всасывающим и соответственно напорным трубопроводами
могут быть расположены компенсаторы.
5.3.2 Установка без фундамента
4
1
2
3

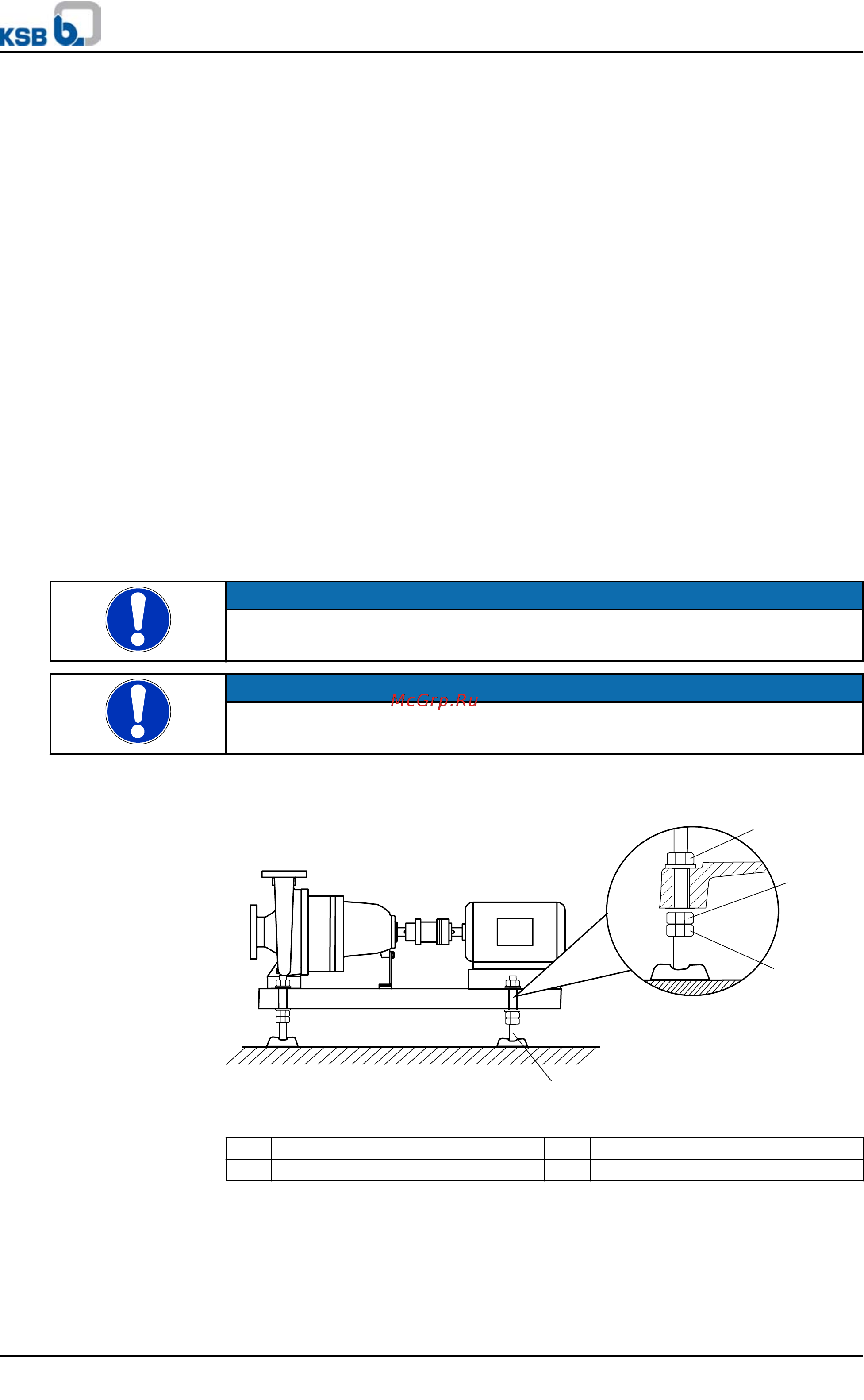

Рисунок 7: Юстировка установочных элементов
1, 3 Контргайка 2 Регулировочная гайка
4 Установочный элемент
✓ Основание обладает необходимой прочностью и структурой.
1. Установить насосный агрегат на установочные элементы (4) и выровнять
уровнем (по валу/напорному патрубку).
2. При необходимости, чтобы выровнять по высоте, ослабить болты и контргайки
(1, 3) на установочных элементах (4).
5 Установка/монтаж
HPK-E/EX/EY/E4/S/SX/SY
23 из 72
