4 Описание насоса/насосного агрегата
17 из 72
HPK-L
4 Описание насоса/насосного агрегата
4.1 Общее описание
▪ Насос для масляного теплоносителя/горячей воды
Насос для перекачивания горячей воды, органических или синтетических
теплоносителей в системах трубопроводов или резервуаров.
Стандартное исполнение для установок (большие отопительные установки, котлы с
принудительной циркуляцией, системы централизованного теплоснабжения и др.).
4.2 Наименование
Пример: HPK- L S 4 80- 200
Таблица5: Расшифровка наименования
Сокращение Значение
HPK Типоряд
L С воздушным охлаждением
S Материал деталей, соприкасающихся с
жидкостью
4 Ступень давления
80 Номинальный диаметр напорного патрубка [мм]
200 Номинальный диаметр рабочего колеса [мм]
4.3 Заводская табличка
HPK-L 100-250
P-No. 997125086300550001
Q 287 m
3
/h H 85 m
n 2978 1/min
KSB Aktiengesellschaft
67227 Frankenthal
Mat-No. 01 109 222 ZN 3804 - D 37 x 52
2013
0520-5-P-10000-31
1
2
5
4
3
6
7

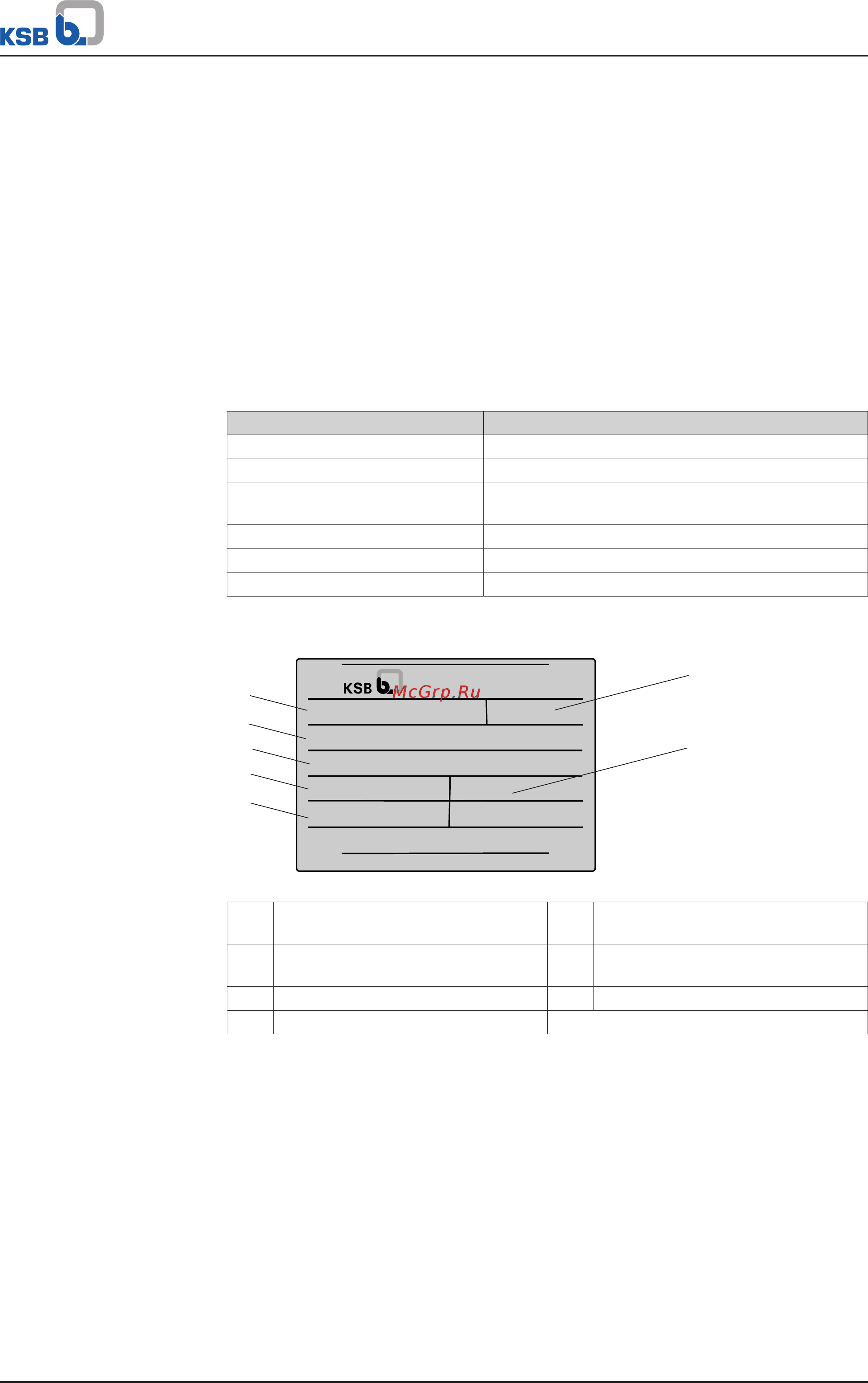

Рис.5: Пример заводской таблички
1 Тип, типоразмер, материал 2 Индивидуальные требования
заказчика (дополнительно)
3 Номер заказа KSB и номер позиции
заказа
4 Подача
5 Частота вращения 6 Год выпуска
7 Напор
4.4 Конструктивное исполнение
Тип
▪ Насос со спиральным корпусом
▪ Горизонтальная установка
▪ В процессном исполнении
▪ Одноступенчатый
▪ Удовлетворяет техническим требованиям согласно ISO 5199
▪ Размеры и мощность согласно EN 22 858/ISO 2858
- добавлены сведения о насосах с номинальным внутренним диаметром DN 25,
DN 200, DN 250 и номинальным диаметром рабочего колеса 500 мм
