5 Установка / Монтаж
24 из 72
HPK-L
5.3.1 Установка на фундамент
L
1
32

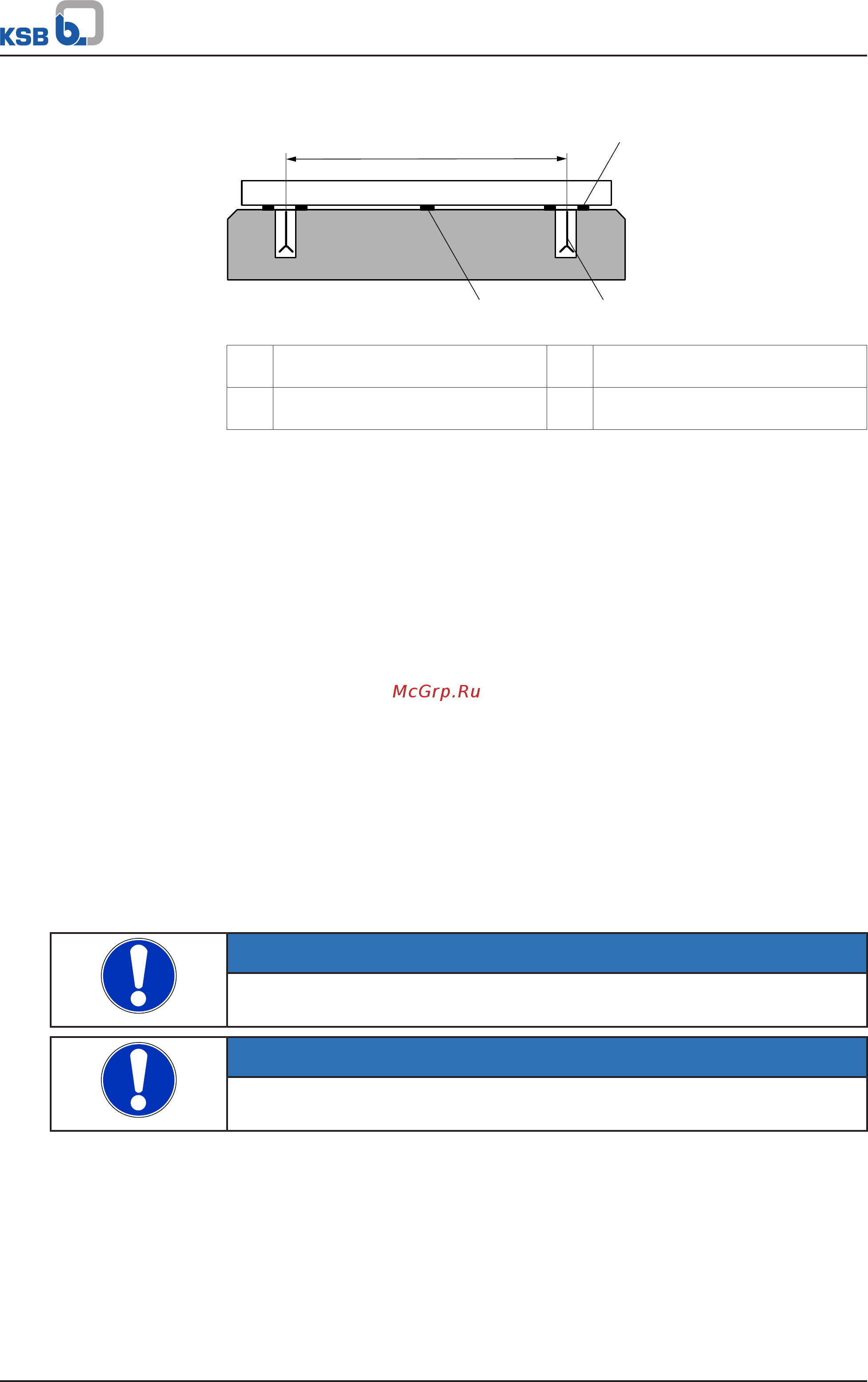

Рис.9: Установка подкладных пластин
L Расстояние между
фундаментными болтами
1 Подкладная пластина
2 Подкладная пластина при (L) >
800мм
3 Фундаментный болт
ü Прочность и состояние фундамента соответствуют требованиям.
ü Фундамент подготовлен в соответствии с размерами, указанными на
габаритном/монтажном чертеже.
1. Насосный агрегат устанавливается на фундамент и выравнивается с помощью
уровня по валу и напорному патрубку.
Допустимое отклонение: 0,2мм/м.
2. При необходимости использовать подкладные пластины (1) для выравнивания
по уровню.
Подкладные пластины следует всегда размещать слева и справа в
непосредственной близости от фундаментных болтов (3) между фундаментной
плитой/фундаментной рамой и фундаментом.
При расстоянии между фундаментными болтами (L) > 800 мм посередине
между ними следует уложить дополнительные подкладные пластины (2).
Все подкладные пластины должны ровно прилегать к поверхности.
3. Вставить фундаментные болты (3) в предусмотренные отверстия.
4. Залить фундаментные болты (3) бетоном.
5. После того как бетон схватится, выровнять фундаментную плиту.
6. Равномерно затянуть фундаментные болты (3).
7. Залить фундаментную плиту безусадочным бетоном нормального
гранулометрического состава с водоцементным соотношением (В/Ц) ≤ 0,5.
Текучую консистенцию смеси обеспечивают добавкой пластификатора.
Обязательно выполнить дополнительную обработку бетона в соответствии с
EN206.
УКАЗАНИЕ
Для малошумной работы насосный агрегат (после предварительных консультаций)
можно устанавливать на демпфере колебаний.
УКАЗАНИЕ
Между насосом и всасывающим и соответственно напорным трубопроводами
могут быть расположены компенсаторы.
