5 Установка / Монтаж
25 из 72
HPK-L
5.3.2 Установка без фундамента
4
1
2
3

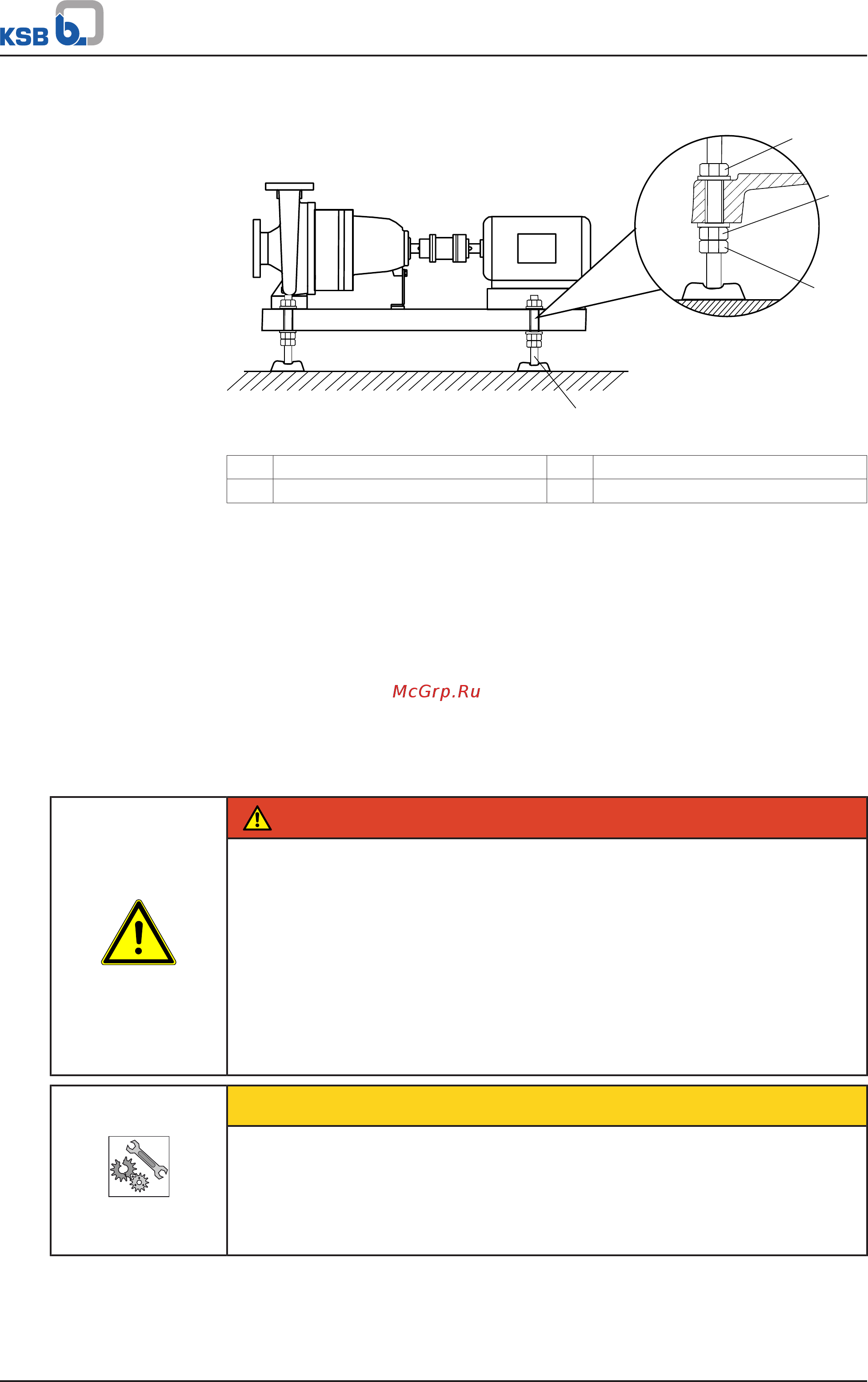

Рис.10: Регулировка установочными элементами
1, 3 Контргайки 2 Регулировочная гайка
4 Подставка
ü Прочность и состояние основания соответствуют требованиям.
1. Установить насосный агрегат на механические стойки (4) и выровнять по
уровню (по валу/напорному патрубку).
2. При необходимости ослабить контргайки (1, 3) на механических стойках (4) для
выравнивания по уровню.
3. Подкручивать регулировочную гайку (2) до тех пор, пока не будут
компенсированы различия по высоте.
4. Снова затянуть контргайки (1, 3) на механических стойках (4).
5.4 Трубопроводы
5.4.1 Присоединение трубопровода
ОПАСНО
Превышение допустимых нагрузок на патрубки насоса
Угроза для жизни при вытекании горячих, токсичных, едких или горючих
перекачиваемых сред в местах, где нарушена герметичность!
▷ Запрещается использовать насос в качестве опоры для трубопровода.
▷ Трубопроводы должны быть закреплены непосредственно перед насосом и
надлежащим образом подсоединены без механических напряжений.
▷ Соблюдать предельно допустимые силы и моменты, действующие на патрубки
насоса.
▷ Температурные расширения трубопроводов необходимо компенсировать
соответствующими мероприятиями.
ВНИМАНИЕ
Неправильное заземление при сварочных работах на трубопроводе
Разрушение подшипников качения (эффект питтинга)!
▷ При электросварке ни в коем случае не использовать для заземления насос
или фундаментную плиту.
▷ Не допускать прохождения тока через подшипники качения.
